Обменник подключается к водопроводной системе центрального отопления так же, как традиционные радиаторы. Внутренняя часть воздуховодов, как и теплообменник, обычно окрашена в темный цвет (графит, черный), что делает ее почти невидимой через отверстия в решетке
Обогреватели траншей обязаны своим именем прямоугольной ванне, называемой каналом, в котором они установлены. Мощность напольных радиаторов должна быть выбрана проектировщиком отопительной установки, и их установка должна быть предусмотрена на этапе строительства. Проверьте, что еще нужно знать о обогревателях траншей.
Напольные обогреватели. Строительство, установка и монтаж желоба радиатора
Как строится подогрев пола?
Каналы напольных обогревателей размещаются в полу вдоль окна или двери террасы таким образом, чтобы покрывающая их решетка сверху находилась на одном уровне с уровнем пола. Это важно по эстетическим и функциональным причинам (по ним можно удобно ходить).
Воздуховод должен быть установлен на расстоянии от нескольких до нескольких сантиметров от окна, всегда в соответствии с инструкциями производителя. Стены и дно канала должны иметь тепло- и влагоизоляцию для ограничения потерь тепла.
Решетки для маскировки могут быть жесткими - анодированный или лакированный алюминий - или выкатными - из дерева (лакированного или нет), анодированного алюминия или нержавеющей стали.
Внутри канала установлен напольный обогреватель со специальной конструкцией и высокой тепловой эффективностью. Выпускаются модели радиаторов, которые подходят как для размещения в воздуховоде, так и над полом под низким порогом. Глубина канала для такого обогревателя должна быть на несколько сантиметров больше его, чтобы воздух мог свободно циркулировать между дном и нагревательными элементами.
Как определить мощность траншейного радиатора?
Определение мощности радиатора воздуховод - это задание для проектировщика отопительной установки. Мощность траншейных обогревателей подбирается аналогично панельным на стенах.
Основой для определения количества и габаритов радиаторов является величина потребности в тепле в помещении (потери тепла), рассчитанная при проектировании отопительной установки. Канальные нагреватели могут быть установлены в установках с высокими (90/70 ° C) и низкими (55/45 ° C) параметрами и давлением до 6 бар (0, 6 МПа).
Выбору радиатора должен предшествовать гидравлический расчет установки и выбор начальных настроек термостатических клапанов. Гидравлический дисбаланс установок может быть причиной недогрева одних и перегрева других помещений. Для управления траншейными обогревателями используются следующие:
- клапаны с термостатическими головками с дистанционным регулятором (встроенным в датчик), установленные снаружи воздуховода, например, на стене помещения, в месте, удобном для измерения внутренней температуры;
- клапаны с термоэлектрическими головками, управляемые комнатным термостатом;
- в радиаторах, оснащенных вентилятором, дополнительно регуляторы с ручным или автоматическим регулированием скорости вращения вентилятора.

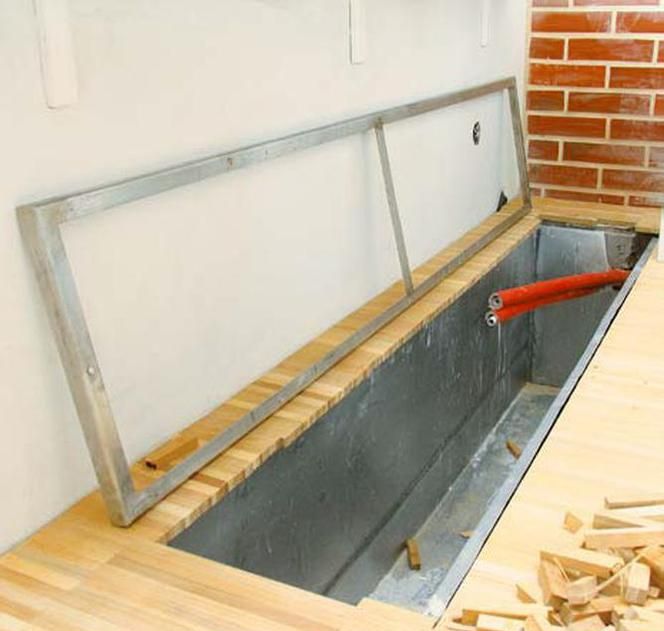

Как выглядит монтаж траншейных обогревателей?
Традиционные обогреватели вешаются на стену, когда комнаты в основном готовы. Ранее центральное отопление - подающие и обратные трубы должны быть подключены к местам, где они должны висеть. Как они должны работать, должно быть решено намного раньше, предпочтительно на стадии проектирования, особенно когда они должны быть выполнены в слоях пола.
Решение об установке траншейного радиатора также должно быть принято при подготовке проекта строительства дома. Если воздуховоды имеют большую глубину (чем больше, тем больше мощность радиатора), их удобно размещать на полу на земле или частично под потолком нижнего пола. Таким образом, вы должны правильно спроектировать слои пола.
Также может быть необходимо укрепить плиту пола, где расположены воздуховоды. Способ изготовления углубления в потолке будет зависеть от его типа и направления несущих балок (или армирования железобетонных плит). Будет легче сделать углубление вдоль балок.
В любом случае вам необходимо обеспечить непрерывность изоляции. Углубление может быть оштукатурено путем приклеивания сетки к вспененному полистиролу или обработано другим способом. В существующем доме сделать углубление и установить радиатор желоба будет намного сложнее и дороже или просто невозможно.
