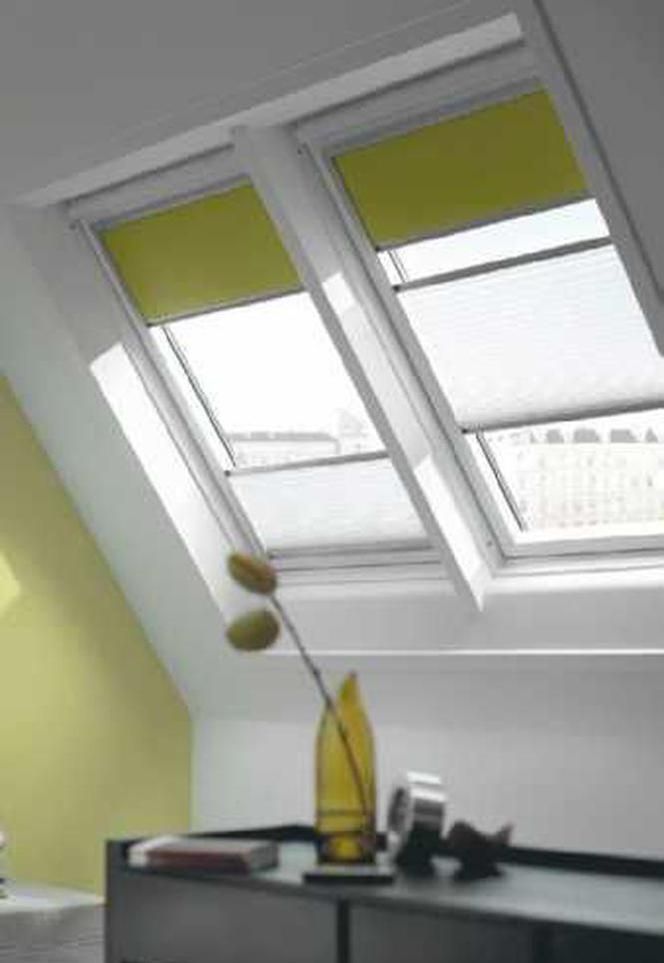

При двойном соединении расстояние между рамами составляет всего 1, 8 см. Внешние жалюзи не могут быть прикреплены к такому окну

Одно мансардное окно не может осветить всю комнату, поэтому стоит рассмотреть комбинацию нескольких окон. Благодаря этому можно будет создавать большие остекления, прекрасно освещающие интерьер. Прочитайте, как подключить мансардные окна и всегда ли вы можете это сделать.

Подключение мансардных окон: способ хорошо осветить чердак

Как правило, мансардные окна можно соединять на крышах под углом 15-90 °. Для обеспечения герметичности на крышах с плоской толщиной до 38 мм (например, карповая черепица) допускается делать анастомозы с минимальным углом наклона 25 °. Балконные окна можно устанавливать на крышах под углом 35-53 °, а осветительные элементы - на 20-85 °. Параллельные окна в ряду блоков должны иметь одинаковую длину, располагаться одно над другим - одинаковой ширины. В сборках окна из одного материала должны быть соединены.

Выбор мансардных окон

Наиболее распространенными являются поворотно-откидные и поворотные окна. Комплект также может быть дополнен открытыми или неоткрытыми нижними осветительными элементами или неоткрытыми верхними. При вертикальных анастомозах неоткрытые (внизу) и открытые (сверху) элементы часто объединяются. Это особенно удобно, когда у нас нет локтевой стенки. Благодаря этому на чердаке появляется больше света, мы видим лучше, и в то же время это безопасно. Сочетание двух или трех таких вертикальных наборов по горизонтали дает большой эффект в интерьере.

Верхние элементы закрыты, поэтому под ним мы должны использовать открывающееся окно, чтобы его можно было удобно мыть. Вертикальная комбинация двух окон с популярной длиной 140 см обычно означает, что верхняя часть недоступна для рук, то есть она должна открываться с помощью стержня или пульта дистанционного управления. Такие наборы полезны в высоких залах и салонах, а также над лестницей. Это очень привлекательный способ освещения нестандартных интерьеров. Открываемые мансардные окна также удобны при проветривании дома.

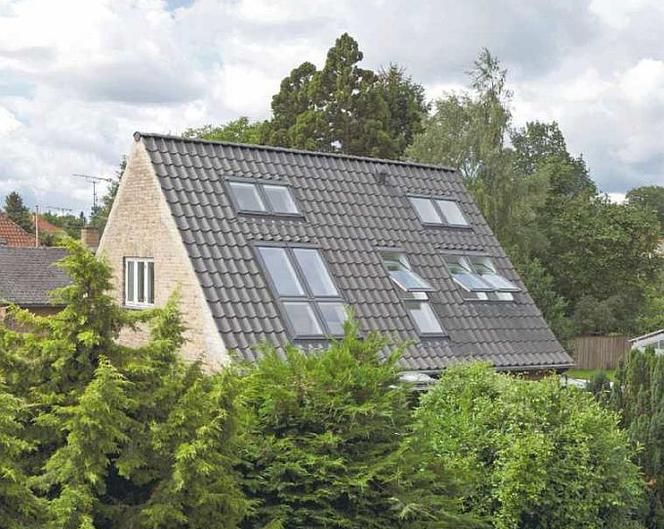

В горизонтальных сборках вы можете комбинировать окна с разными способами открывания, например, с возможностью поворота с наклоном или с осью поворота, которые обеспечивают больший комфорт при взгляде на улицу. Соединение их рядом увеличит функциональность и снизит стоимость всего комплекта. Точно так же, когда мы используем окно балкона рядом друг с другом с обычным набором окон плюс нижний элемент освещения. Тогда у нас большая застекленная поверхность, много света, и в то же время мы получаем более полный контакт с окружающей средой. Симметричные комбинации окон, которые создают блок одинаковой ширины и / или высоты, выглядят лучше всего. Мы также можем выполнить анастомоз, в который вместо окон будут вставлены солнечные коллекторы.

Комбинация мансардных окон - уплотнительные фланцы

Чтобы установить несколько мансардных окон непосредственно рядом друг с другом, вам необходимы фланцы для стыков. Это система совместимых элементов, которая выбирается в зависимости от конфигурации окон. У каждого из производителей есть набор модульных элементов для анастомоза, правильно обозначенных и назначенных для определенного места в анастомозе. Для улучшения теплоизоляционных параметров мансардных окон производители предлагают дополнительные теплоизоляционные блоки и комплекты для влагоизоляции. Их также можно использовать при анастомозах. Затем вам нужно оставить минимум 3 см с каждой стороны окна, чтобы установить их. Расстояние между желобами должно быть толщиной стропила плюс 6 см.

Комбинация мансардных окон

В зависимости от толщины стропила, может потребоваться заказать фланец для соединений с большим расстоянием. Фланцы подбираются по размеру окон, типу кровли и глубине посадки. Фланец и покрытие закрывают все края окна в композите. Мы начинаем собирать его элементы снизу. Расположите все детали так, чтобы вода капала сверху вниз. Вдоль нижних краев окон в композите мы клеим или формируем, соответствуя обложке, мягкие алюминиевые фартуки.

Каждое из них шире окна, поэтому его можно плотно надеть рядом с соседними окнами, а по бокам с обеих сторон окон остаются фрагменты, на которые будут наноситься элементы оконного покрытия. Алюминиевые крышки для нижнего края и углов окон соединены с фартуком. Средние желоба установлены между окнами, а боковые - сбоку. Боковые элементы скользят под кровлей, поэтому они профилированы так, что вода не может подрезать под листовым металлом или плиткой (в конце они дополнительно загерметизированы губками). Чтобы использовать как можно меньше винтов, производители мансардных окон разработали множество систем соединения - для обжимных зажимов или защелок. Соединяя окна по вертикали, желоб также монтируется горизонтально между ними. Это для слива воды из окон, установленных из стороны в сторону.

Установка композитных мансардных окон

Окна в остеклении крепятся так же, как и отдельные - на участках между стропилами. Во время монтажа каждое окно должно быть отделено от стропил слоем теплоизоляционного материала. Поэтому необходимо подготовить более широкое отверстие, чем размер окна, и выбрать фланец с соответствующим интервалом желоба с учетом толщины стропила и планируемого слоя изоляции. Лучше всего, если у нас будет обычный интервал стропила, соответствующий стандартному размеру окон. Анастомозы также могут быть выполнены в крышах с неравномерным стропильным интервалом, с использованием вспомогательных элементов конструкции, так же, как при индивидуальной установке окон. Когда расстояние между стропилами слишком велико, вставляется стропильная сгущающая балка, а когда она становится слишком маленькой, возмущающий стропильный фрагмент вырезается и заменяется балкой, прибитой на другой стороне других стропильных частей.

Если различия в расстояниях велики, необходимо произвести замену. После вырезания секции стропила оставшиеся части стропила должны быть соединены с соседними стропилами с балками, прибитыми снизу и сверху. Удаление секций фермы крыши обычно требует усиления. На практике это выглядит так, что вы можете легко соединить два окна, но объединение трех окон может потребовать исправления фермы. Монтаж четырех или более окон на крыше часто должен предшествовать проектирование и подготовка соответствующей конструкции. Расстояние между горизонтально установленными оконными рамами в стандартной комплектации составляет 10 см. Если на крыше очень толстые стропила, подготовьте соответственно более широкие фланцы. Если мы хотим закрепить только два окна рядом друг с другом, мы можем разрезать стропила между ними и вместо этого разместить вспомогательный стропила, который также является элементом внутреннего окна здания. Чтобы уменьшить расстояние между окнами, выполняется так называемый двойной анастомоз. Узкий вспомогательный стропила используется в нем. Благодаря этому расстояние между окнами составляет всего 1, 8 см.

Однако в этом случае рольставни и электрические маркизы нельзя устанавливать на очень плотно расположенные окна. Вертикальное отверстие должно быть настолько высоким, чтобы расстояние между верхней и нижней оконными рамами составляло 10 см, что позволяет прикрепить стандартный желоб между окнами. При таком расположении также невозможно разместить на окнах рольставни или электрические навесы. Чтобы использовать эти внешние аксессуары, вы должны оставить расстояние не менее 20-25 см и использовать воротники с более широким интервалом. Это типичные решения. По запросу вы можете подготовить элементы для соединения с желобом любой ширины.

В месте, предназначенном для композита, кровля или жесткая кровля вырезаются. Дополнительные монтажные планки крепятся к стропилам вертикально и поперек них, к которым прикреплены окна. Сборка анастомозов требует точности. Рамки должны быть расположены так, чтобы они образовывали идеально ровные линии по горизонтали и вертикали. Элементы уплотнительных фланцев и отливов прокладываются снизу. Верхние должны перекрывать нижние, чтобы вода не стекала. Желоба, сливающие воду вниз и вбок, должны быть установлены на стыке рам и по краям всего узла, чтобы он не оставался нигде на поверхности окна.

Корпус мансардного окна

Со стороны комнаты подключенные окна устанавливаются так же, как и отдельные окна. Возможно использование готовых корпусных элементов (колонн), предлагаемых производителями, или изготовление гипсокартонных конструкций. Чтобы облегчить вашу работу и быть уверенным в правильной конструкции, стоит обратиться к специальной стальной раме, на которой крепится гипсокартон. В сборках со вспомогательным стропила это готовая монтажная планка, закрывающая оконное соединение. Это решение гарантирует, что между окнами не будет очень широких стропил, особенно при двойном анастомозе. Горизонтальный контакт оконных рам, установленных одна над другой, закрыт монтажной полосой, предоставленной производителем.
