В DGP, то есть в системах распределения горячего воздуха, теплый воздух распределяется по дому либо конвекцией, либо принудительно (с использованием электрических турбин). Откройте для себя плюсы и минусы обоих способов и выберите систему, которая работает лучше всего для вас и вашей семьи.
Распределение тепла в системах DGP - функциональные схемы
Наиболее надежными и полностью независимыми являются простые системы отопления каминов, в которых теплый воздух распределяется конвекцией. Однако их ассортимент очень ограничен. Таким образом (без механической помощи) теплый воздух может подаваться в несколько комнат, предпочтительно расположенных над камином. На горизонтальном расстоянии оно может достигать не более 3 м от оси камина.
Системы распределения горячего воздуха (сокращенно DGP ), оснащенные электрическими турбинами, усиливающими поток воздуха, необходимы для распределения тепла в больших и больших домах. Турбина может быть установлена под вставкой и выталкивать воздух из помещения в камин (тогда это так называемая турбина холодного воздуха). Несмотря на то, что он расположен таким образом, он имеет лучшие рабочие условия (температура нагнетаемого воздуха близка к комнатной), такие системы менее популярны. Чаще всего турбина устанавливается над камином (турбина горячего воздуха). Тогда это создает вакуум и втягивает воздух, нагретый вставкой. Турбины с горячим воздухом имеют производительность до 600 м³ / ч и способны распределять воздух до восьми-десяти помещений. Воздух проходит между корпусом каминной вставки и элементами, из которых сделан корпус камина. Там нагревается от горячего тела вставка.
Чтобы камин был эффективным источником тепла, внутренние элементы корпуса и колпака камина должны быть тщательно изолированы соответствующим материалом. Изоляция необходима для того, чтобы воздух быстрее нагревался, а элементы, окружающие каминную топку, не подвергались воздействию высоких температур.
Нагретый воздух поднимается до верха капюшона. Есть выходы, к которым подключены распределительные трубы. В системах DGP используются алюминиевые провода диаметром от 100 до 160 мм с изоляцией из минеральной ваты, ограничивающей потери тепла при воздушной транспортировке.
Распределение тепла в системе DGP: самотеком или турбиной

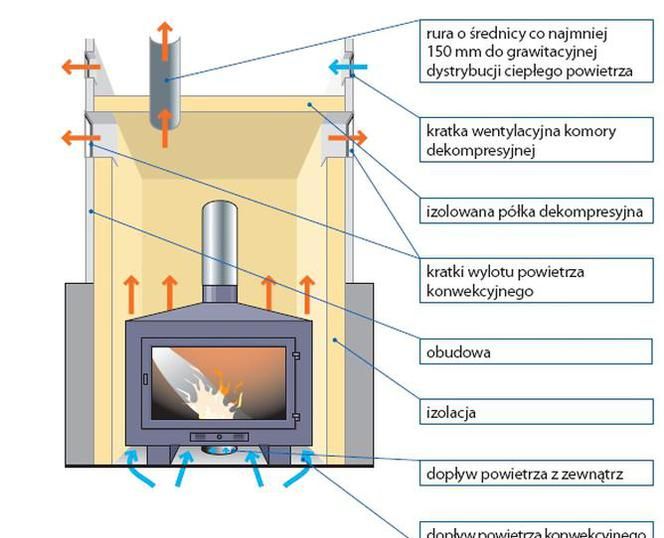

Распределение тепла в системах DGP - функциональные схемы
В системах распределения горячего воздуха, использующих естественную тягу силы тяжести, распределительные трубы подключаются непосредственно к отверстиям, предварительно вырезанным в разделительной полке. Трубные соединения должны быть тщательно загерметизированы. В системах с принудительным потоком воздуха с помощью турбины с горячим воздухом конец всасывающего воздуха вытяжного колпака должен быть расположен примерно на 15 см ниже нижнего края вытяжных решеток вытяжного колпака, чтобы предотвратить возможный всасывание холодного воздуха через вытяжные решетки. Установка должна быть безопасной, а температура воздуха, выходящего из решеток в вытяжке при работе камина с номинальной мощностью, не должна превышать 90 ° С.
Воздуховоды, распределяющие теплый воздух в отдельные помещения, должны быть установлены таким образом, чтобы они были невидимы и не портили эстетику помещений. Горизонтальные удобно проводить, например, в пространстве подвесного потолка, а вертикальные - через нежилые помещения (шкафы-купе, отсеки для хранения вещей), встроенные шкафы или просто обкладывать гипсокартоном. С технической точки зрения, распределение кабелей не является сложным, и многие инвесторы решают сделать это самостоятельно.
В отремонтированном доме поиск подходящего места для проводов большого диаметра может стать серьезным препятствием для установки системы DGP, но это не невозможно. Это проще в одноэтажных домах. Распределительные трубы могут быть размещены на чердаке. Там также установлены турбина и фильтр. Выходы горячего воздуха в комнатах затем располагаются на потолке. В одноэтажных домах с подвалом кабели и турбина могут быть установлены в подвале. Теплый воздух затем выходит через напольные розетки. Если в доме много уровней, то система раздачи труб теплого воздуха более сложна.
Некоторым недостатком, связанным с прокладкой кабеля, также может быть шум, создаваемый во время движения воздуха в системах с турбиной. Поэтому используйте их, чтобы свести провода к минимуму. Внутренние выходы воздуха могут быть размещены на стене или потолке.
Каждый воздуховод заканчивается вентиляционной решеткой с регулировкой или диффузором, позволяющим точно регулировать поток воздуха, что очень важно для правильного функционирования системы. Воздух после охлаждения должен иметь возможность возвращаться в помещение с камином. В идеале, дверь между отдельными комнатами должна оставаться открытой во время работы воздушного отопления. В их дне должен быть зазор или отверстия, чтобы воздух мог течь даже после закрытия.
