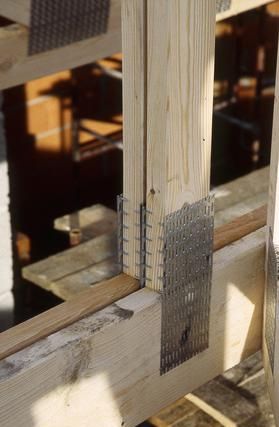

В дополнение к шиповому соединению (или даже вместо него) можно использовать гвоздевые пластины, заклепанные с обеих сторон деревянных элементов.

Как правильно соединить стропила и балки? Ферма крыши собрана плотниками. В сферу их работы входит подготовка элементов фермы: резка, подготовка так называемых столярных соединений, пропитка и окончательная сборка. Посмотрите, как строится традиционная и сборная ферма.

Строительство традиционной кровли

Сначала ропот прилагается. Позже, структура сделана из балок, колонн и прогонов, если конструкция предусматривает это. Стропила будут опираться на него и на мулаты. Впоследствии экстремальные, угловые и плетеные стропила, а позже и все остальные. Наконец, устанавливаются так называемые бирки над и под проемами для мансардных окон и мансардных окон. Строительство мансардных стеновых и кровельных конструкций обычно является завершающим этапом монтажа стропильной конструкции.

Мы предлагаем, какую древесину выбрать для фермы крыши.

Работая, плотники должны помнить, что деревянные элементы всегда отделены от стен и бетонных поверхностей кровельными листами. Стропила должны быть расширены, то есть удалены от перегородок чердака, чтобы они не оказывали на них давления, вызывая деформацию и растрескивание. Между стеной и деревом должна быть проставка из минеральной ваты.

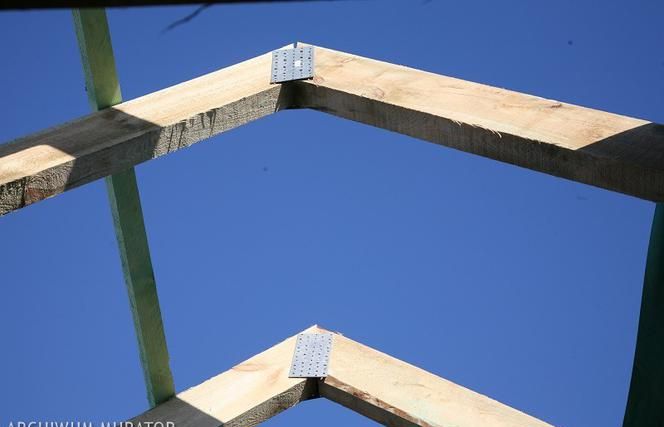

Важно тщательно выравнивать стропила, чтобы уклоны были ровными. Что важно, так это усердие и прочность изготовления столярных соединений. Это сложное искусство, поэтому плотники все чаще решают объединить ферменные элементы, используя металлические соединители (часто называемые BMF) или стальные гвоздевые пластины или перфорированные пластины и винты.

Соединительные стропила

Соединения деревянных элементов

Когда-то каждый плотник мог резать балки с помощью простых ручных инструментов и делать даже очень сложные шипы или надрезы в них. Он знал, как их следует профилировать, чтобы добиться прочных и жестких соединений отдельных элементов. Сегодня плотники рады предложить стальные соединители и пластины (также известные как столярные фитинги), которые заменяют обычные соединения и ускоряют строительство. Однако важно знать, что, хотя плотники могут хорошо знать, как соединять балки и стропила традиционным способом, проектировщик должен спланировать выбор и расположение стальных крепежных элементов.

Иногда стальные соединители заменяют традиционные соединители, и часто они только дополняют его, делая соединение более прочным. Если вы замените все столярные соединения стальными фитингами, вы можете сэкономить много древесины, даже до 30%. Это количество отходов и остатков, оставшихся после рубки дерева и вырубки в нем различных гнезд, надрезов или шипов. При использовании стальных крепежных элементов и пластин помните, что их нельзя использовать для балок и плит толщиной менее 5 см. Между соединенными элементами не должно быть зазоров. Они должны собраться вместе. Также важно использовать столько гвоздей, болтов или винтов, сколько предусмотрено в конструкции для данного крепежа. Сбережения здесь не разрешены. Каждый из них имеет специальный стальной разъем.

Видео: какая форма крыши?

Правила строительства сборных ферм

Каждая ферма изготовлена из досок, скрепленных колючими пластинами. Формы фермы адаптированы к форме крыши. Некоторые фермы, предназначенные для строительства крыш, под которыми должны располагаться подсобные помещения, не имеют нижних полос. Потолок обычно имеет бетонную или плотную ребристую конструкцию.

Обычно команда из компании, где мы заказали ферму, делегируется для строительства фермы. Обычно это группа из 4-5 человек. Установка начинается с прикрепления кефали. Позже они установили крайнюю ферму. Последующие фермы монтируются индивидуально или парами на укупорочных балках или кефали и привариваются к ним с помощью специальных столярных фитингов из нержавеющей стали.

Более легкие фермы могут быть установлены на место монтажниками. Кран необходим для более тяжелых перевозок.

Чтобы обеспечить жесткость конструкции во время сборки, пары ферм скрепляются вместе, прибивая к ним доски. Позже жесткость плит будет заменена крепежной лентой из нержавеющей стали, растянутой по диагонали по склону.

Дополнительные элементы в виде полуферм, бревенчатых и угловых стропил устанавливаются вручную, когда основные фермы уже установлены.

Более сложные фрагменты фермы, например, зоб или некоторые виды слуховых аппаратов, делаются традиционным способом - с базы на строительной площадке.

Установка ферменной фермы, когда крыша имеет простую конструкцию, может занять менее суток. Однако часто это длится 2-3 дня.

Правила сборки традиционных и сборных стропильных конструкций. Правильные стропильные соединения

Сравнение традиционной кровли и сборной фермы

Однако традиционные фермы считаются дешевыми при условии, что они построены из обычного пропитанного пиломатериала. Обычно нет проблем с покупкой его возле стройплощадки, что снижает транспортные расходы.

Монтаж фермы из кусков также не требует использования крана, который иногда необходим для установки больших ферм на здании.

Сборные фермы из решетчатых ферменных конструкций дешевле, тем проще корпус крыши. Те для единственных или двускатных крыш с мансардной крышей могут быть даже дешевле, чем стропильные фермы. Тем более, что нижние фермы образуют потолочную конструкцию, которую в случае традиционных ферм необходимо было бы изготавливать отдельно, а также потому, что для простых двускатных крыш достаточно определенного количества ферм одинаковой формы и размера, которые изготавливаются практически последовательно.

Сборные фермы больших, сложных крыш, безусловно, дороже, особенно если они должны иметь чердак. Причиной этого является необходимость использования ферм различных форм и размеров. Экономическая эффективность фермы также уменьшается, когда необходимо арендовать кран для установки крупных элементов.

MURATOR.TV: Как строится ферма?

Пройдите тест и проверьте, являетесь ли вы специалистом по кровле:

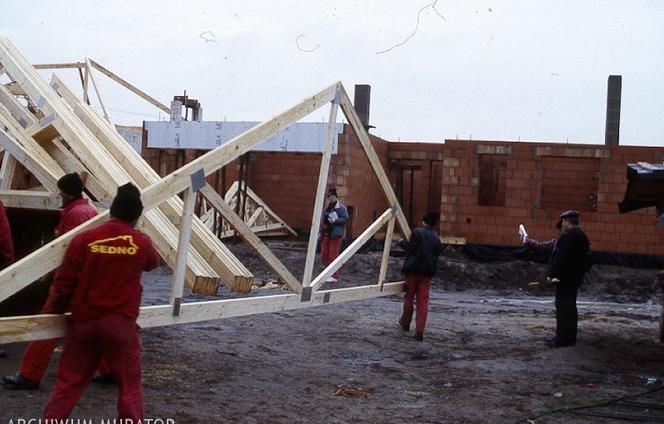

Если фермы небольшие - их пролет не превышает 9 м - их можно установить и смонтировать без крана.
