Благодаря использованию искусственной вентиляции с рекуперацией тепла вы можете сократить расходы на отопление дома и дышать чистым воздухом внутри. Для этого вам понадобится рекуператор.

Современные рекуператоры – это устройства, которые должны соответствовать требованиям энергоэффективности. Они должны быть снабжены энергетическими этикетками, указывающими их класс энергоэффективности. Чтобы рекуператор получил высший энергетический класс А+, он должен иметь более точное управление с помощью дополнительных датчиков CO2 и/или влажности. На этикетке также указана информация об эффективности рекуператора и уровне звуковой мощности.

Важным параметром, характеризующим работу и эффективность рекуператора, является эффективность рекуперации тепла (температура), т.е. величина, показывающая, какой процент тепла, содержащегося в удаляемом из здания воздухе, может быть рекуперирован и использован для обогрева помещения. подаваемый воздух. Этот параметр тесно связан с типом теплообменника, используемого в рекуператоре, который отвечает за получение тепловой энергии от вытяжного воздуха и ее использование для нагрева забираемого снаружи воздуха.

Типы теплообменников в современных рекуператорах

Самым простым и дешевым решением является перекрестноточный рекуператор, в котором потоки воздуха, поступающего извне и удаляемого из здания, проходят попеременно через каналы, образованные параллельными металлическими пластинами. Холодный и теплый воздух не находятся в непосредственном контакте друг с другом, но при соприкосновении с теплой пластиной (нагретой отработанным воздухом) происходит нагрев холодного воздуха.

Преимуществом рекуператоров с поперечными теплообменниками является их простая конструкция. Недостатком является склонность к обмерзанию уже при -5°С.

Вторым недостатком перекрестноточных теплообменников является низкотемпературный КПД, который не превышает 75%. На рынке есть много гораздо более эффективных устройств.

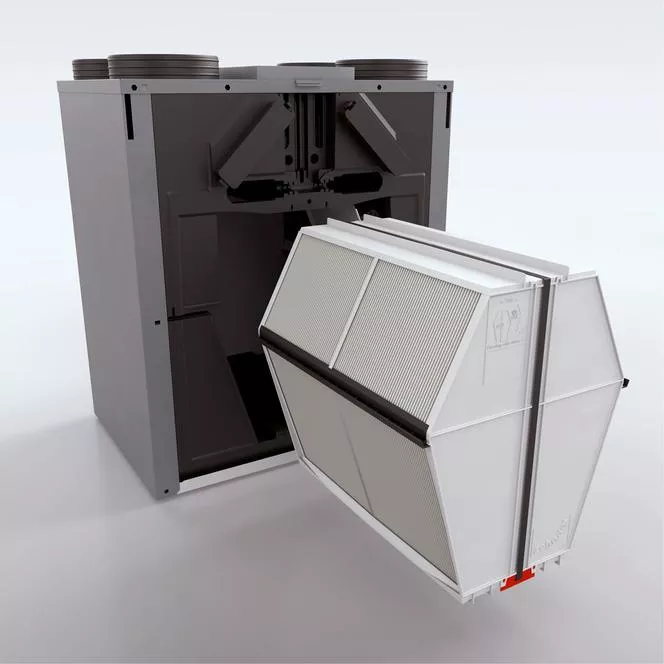

Противоточный (или перекрестно-противоточный) теплообменник представляет собой усовершенствованную версию теплообменника с перекрестным потоком. Холодный и теплый воздух проходят мимо друг друга в противоположных направлениях, а не в одном направлении, как в теплообменнике с поперечным потоком. В результате холодный воздух в конце теплообменника нагревается от самого горячего отработанного воздуха. Противоточные теплообменники обеспечивают наивысший температурный КПД - даже более 90%.

Также доступны рекуператоры с противоточным энтальпийным теплообменником, т.е. с рекуперацией влаги. Они оснащены полимерной мембраной. Такой обменник работает как мембрана в горной одежде - он непроницаем для воды и воздуха, но проницаем для паров воды.Он также блокирует проникновение запахов, бактерий или спор.

Рекуператор с роторным (барабанным) теплообменником имеет подвижный теплообменник в виде барабана из ажурной массы, аккумулирующей тепло от отработанного воздуха. В таком теплообменнике отработанный воздух частично смешивается со свежим воздухом, благодаря чему определенное количество загрязняющих веществ может вернуться внутрь.

Преимуществом роторных теплообменников является возможность рекуперации влаги из отработанного воздуха.

Роторный теплообменник устойчив к низким температурам и не образует инея внутри, поэтому не требуется система защиты от замерзания. КПД рекуператоров с роторным теплообменником ниже 90%.

Современный рекуператор: какие у него фильтры

Фильтры размещаются на входном и выходном отверстиях рекуператора. Они могут иметь различную структуру и класс очистки.Популярны гофрированные фильтры из пластиковых нетканых материалов, которые имеют большую поверхность фильтрации при малой площади поверхности. Фильтры более высокого качества полезны для приточного воздуха, но многие рекуператоры используют одни и те же фильтры в обоих местах.

Основную очистку воздуха от более крупных частиц пыли обеспечивают фильтры предварительной очистки класса Г4 (или М5), которые задерживают 50-90% таких частиц (75% частиц РМ10). Фильтры этого класса входят в стандартную комплектацию многих рекуператоров. Используются на притоке и вытяжке.

Для лучшей очистки воздуха, поступающего в здание, стоит использовать фильтр класса F7 (так называемый антипыльцевой), который задерживает 90-95% пыли РМ10, 80-85% пыли РМ2,5 и 70 -75% самой тонкой пыли PM1.

В некоторых описаниях рекуператоров вы можете найти классификацию фильтров грубой очистки ISO с размером, указанным в процентах. Это описание в соответствии с новым стандартом ISO 16890. Это так называемые фильтры грубой очистки, протестированные на пыльцу PM10. Приведенный процент показывает, насколько они эффективны.

Фильтры класса F9, также известные как противодымные фильтры, которые можно дооснастить устройством, имеют еще более высокую производительность.

Регулярная замена фильтров – базовая процедура, входящая в услугу рекуператора. Делать это рекомендуется каждые 3-6 месяцев. В современных рекуператорах есть датчики, сообщающие о том, что фильтр загрязнен и пора его заменить.

Рекуператор и уровень шума

Рекуператор обычно находится в техническом помещении, поэтому даже если он издает какие-то звуки, они не должны беспокоить жильцов. Уровень шума можно определить двумя способами: как звуковая мощность или звуковое давление. Производители приводят разные данные, последовательности в этом нет, поэтому сравнивать эти данные бессмысленно.

Информацию о величине звукового давления, издаваемого прибором, следует указывать вместе с расстоянием (от 1 до 5 м) от источника звука, на котором оно было измерено. Звуковое давление всегда будет меньше звуковой мощности, потому что оно измеряется дополнительными коэффициентами.

Вентиляторы в рекуператоре

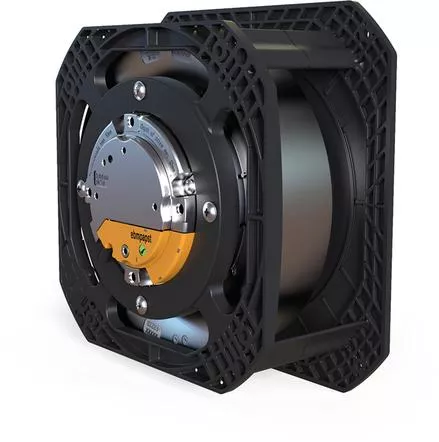

В рекуператорах есть вытяжной и приточный вентиляторы, задачей которых является приведение воздуха в движение и нагнетание потока. Обычно используются вентиляторы с малошумными ЕС-двигателями (с электронной коммутацией) постоянного тока. Работа вентиляторов контролируется автоматически – электронные контроллеры управляют системой регулирования скорости, которая оптимально настраивается на требуемые потоки воздуха путем ограничения скорости. Датчики контролируют включение или выключение вентиляторов в нужный момент, чтобы работа рекуператора была максимально точной.

Защита от замерзания

Приточно-вытяжная установка забирает холодный воздух из дома, поэтому зимой может возникнуть проблема с замерзанием теплообменника. Производители используют множество решений для предотвращения этого явления.В очень холодную погоду вентилятор обдува может периодически отключаться, но вентиляция при этом останавливается.

Популярно использование дополнительного нагревателя для предварительного нагрева воздуха, поступающего извне, но это связано с дополнительным потреблением электроэнергии, необходимой для его питания.

Какой рекуператор для децентрализованного оздоровления?>

Производители стараются использовать модулирующие нагреватели, включающиеся только на минимальное время, чтобы снизить дополнительное энергопотребление. Другим способом защиты от замерзания может быть направление теплого воздуха изнутри к теплообменнику с помощью дополнительной воздушной заслонки.

Обход

Рекуперация используется в холодные и холодные месяцы. Летом он не нужен. Поэтому приточно-вытяжные установки с теплообменником имеют встроенный так называемый байпас. Это дополнительный воздуховод, по которому летом направляется воздух, минуя теплообменник.Канал открывается и закрывается дополнительной заслонкой. Его действие может быть резким или модулированным, более плавным.

Байпас не требуется в рекуператоре роторного теплообменника из-за другого принципа его работы. Стоит обратить внимание, является ли обход полным обходом обменника. В некоторых конструкциях воздух может проходить через байпас и змеевик одновременно, что не так эффективно, как полный байпас.

Современное управление рекуператором

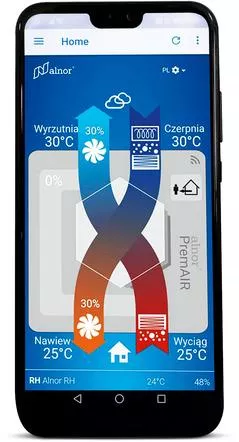

Рекуператоры оснащены электронными системами управления, которые в сочетании с датчиками качества воздуха и расхода позволяют точно настроить работу устройства в соответствии с потребностями момента. Модуль с кнопками или сенсорным экраном, установленный на устройстве или на стене, может использоваться для настройки параметров работы вентиляционной установки. Самые современные биржи имеют модуль wi-fi для подключения к интернету.Приложения производителей, загруженные на смартфон, показывают состояние устройства, все параметры и режим работы. Хранение данных в облаке также позволяет удаленно обслуживать рекуператор установщиком или службой производителя.

Производители обычно предлагают покупателям на выбор несколько версий контроллера, предоставляющих различные возможности управления.
