Анкеры для бетона - виды и применение. При строительстве и отделке дома иногда возникает необходимость закрепить металлические элементы в бетонных или каменных основаниях. Для этого используются якоря.

Надежное и безопасное крепление элементов к бетонным и каменным основаниям требует использования крепежных изделий с максимальной несущей способностью и коррозионной стойкостью. В настоящее время для монтажа используются механические анкеры для бетона и анкеры для бетона с химическими вяжущими материалами. Разница между ними заключается в способе их закрепления в основном материале, поэтому важнейшим критерием безопасного монтажа является правильный подбор раствора для конкретного применения.

Содержание

  1. Типы бетонных анкеров
  2. Как выбрать анкеры для бетонных и кирпичных оснований
  3. Механические анкеры для бетона
  4. Типы механических анкеров
  5. Преимущества механических анкеров
  6. Химические анкеры для бетона
  7. Типы химических анкеров для бетона
  8. Каковы характеристики химического якоря?
  9. Преимущества химических анкеров для бетона
  10. Ограничения химических анкеров для бетона
  11. Поддержка конструкции крепления

Типы бетонных анкеров

Бетонные анкеры используются везде, где важна надежность соединения. В строительстве они используются для соединения таких элементов, как:

  • металлические фасадные подконструкции,
  • барьеры, перила, балюстрады,
  • стальная галантерея,
  • декоративные элементы экстерьера и интерьера,
  • легкие и средние металлоконструкции внутри и снаружи здания, крепления ворот, радиаторов или монтажных опор.

Бетонные анкеры можно разделить на две категории:

  • механические анкеры (анкеры с регулируемым крутящим моментом, анкеры с регулируемой деформацией, анкеры с подрезкой, шурупы по бетону),
  • химические анкеры (иногда называемые связанными анкерами).

Разница между ними заключается в том, как они крепятся к основному материалу. Механические анкеры в основном используют физические явления, такие как расширение и давление, в то время как химические бетонные анкеры соединяются с основным материалом за счет сил химической связи.

Как выбрать анкеры для бетонных и кирпичных оснований

Характерной особенностью каждого крепления является его способность передавать определенные нагрузки. Поэтому основой прочного соединения элементов конструкции является правильный выбор техники крепления. При выборе подходящего анкера для бетона обратите внимание:

  • материал основания: тип и марка бетона или кирпичной кладки (сплошная или пустотелая),
  • условия окружающей среды: влажность или наличие химических веществ (погодные условия определяют выбор материала или антикоррозионной защиты анкера),
  • тип нагрузки: статическая, сейсмическая или динамическая,
  • направление нагрузки: растяжение, сжатие, сдвиг, момент или комбинация,
  • несущая способность анкера, которая определяется выбором типа, диаметром соединителя и необходимой глубиной заделки,
  • краевые расстояния,
  • расстояние между якорями.

При выборе анкеров для бетона также следует учитывать следующие факторы:

  • условия установки (сухие, влажные или заполненные водой отверстия),
  • тип сверления (ударное, вращательное или алмазное),
  • диаметр отверстия,
  • диапазон температур в течение срока службы якоря,
  • значение крутящего момента при установке.

Механические анкеры для бетона

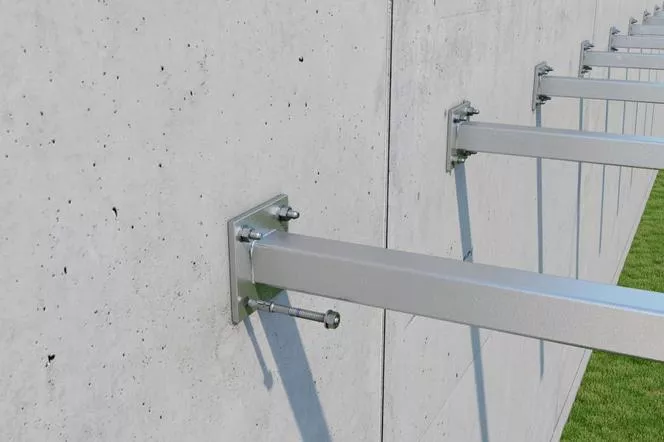

Механические анкеры для бетона чаще всего используются для крепления опорных элементов к конструкции, например, балочных опор или оснований колонн. Это идеальное решение, если вы хотите закрепить быстро и без использования сложных инструментов.

Механические анкеры вставляются в предварительно просверленные отверстия в бетоне и закрепляются за счет сил трения между компонентами анкера и стенками отверстия.

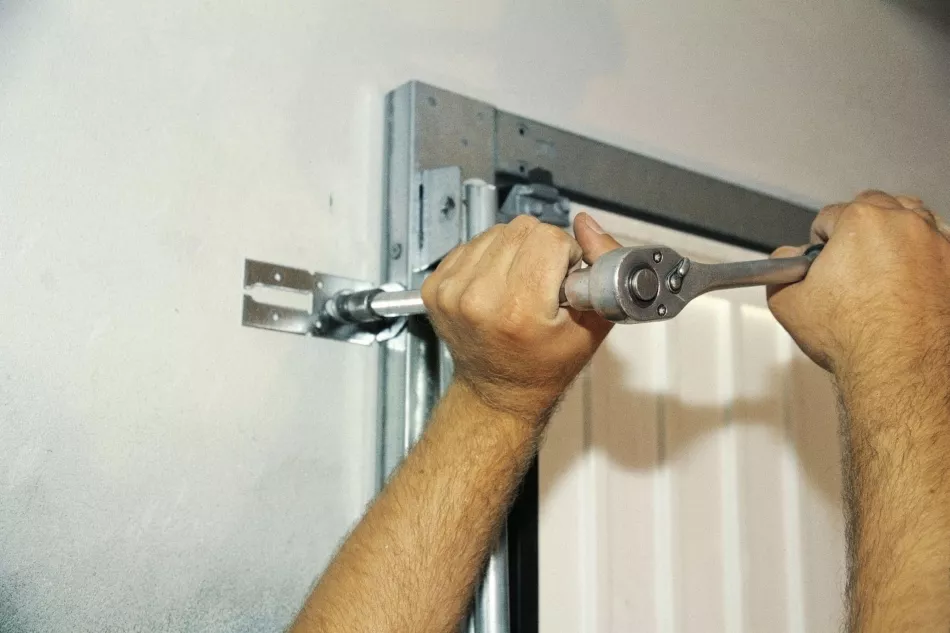

Самым популярным типом механических креплений является экспресс-анкер. Имеет специальную распорную скобу (кольцо), которая вклинивается в монтажное отверстие при установке анкера.Отверстие должно быть соответствующего диаметра и глубины для правильного монтажа. После забивания анкера его следует затянуть с соответствующим крутящим моментом, в результате чего корпус перемещается, а его конический конец расширяет кольцо, прижимая его к стенкам отверстия. Для этого следует использовать динамометрический ключ, обеспечивающий необходимое усилие затяжки. Использование этого типа анкеров очень эффективно, а установка выполняется быстро и эффективно.

Типы механических анкеров

Группа механических анкеров для бетона также включает:

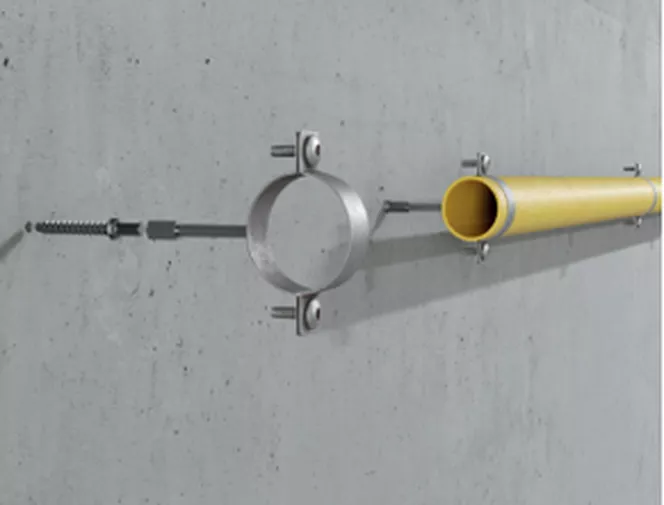

  • винты по бетону / анкеры для использования в бетонных основаниях и пустотных плитах,
  • анкеры с подрезкой, предназначенные для передачи самых высоких нагрузок,
  • анкеры гильзовые с внутренней резьбой - предназначены для подвешивания монтажных систем на резьбовых стержнях.

Преимущества механических анкеров

Одним из преимуществ механических анкеров является их экономичность. Они также характеризуются быстрым и простым способом установки, не зависящим от температуры окружающей среды. Данные соединения проявляют полную несущую способность сразу после монтажа, поэтому технологические перерывы в работе не требуются. Несколько лет назад первые механические анкеры можно было использовать только для одной фиксированной глубины анкеровки. Имеющиеся в настоящее время анкеры позволяют регулировать глубину анкеровки, а также их многократное использование (например, шурупы по бетону).

Химические анкеры для бетона

Химические анкеры для бетона в последние годы приобретают все большее значение. Они работают по принципу поверхностного соединения стального анкерного стержня со смолой и бетона со смолой. Они предназначены для конкретных применений, таких как: реконструкция, армирование арматуры, усиление конструкций.

К важнейшим преимуществам химических анкеров для бетона относится возможность их использования в различных типах оснований, как в бетоне с трещинами, так и в бетоне без трещин, а также для установки в кирпичные, пустотелые или силикатные стены. Химические анкеры позволяют анкеровать многие типы резьбовых или арматурных стержней, а выбор диаметра стержня в различных классах прочности и регулировка глубины заделки дополнительно увеличивает диапазон использования этой системы. Химические анкеры не вызывают начальных монтажных напряжений в основании, поэтому их можно анкеровать близко к краю и относительно друг друга. Благодаря химической связи эту систему можно использовать на влажных, мокрых и залитых водой основаниях.

Типы химических анкеров для бетона

Среди химических анкеров для бетона мы выделяем:

  • эпоксидные анкеры для тяжелых условий эксплуатации,
  • гибридные анкеры для высоких нагрузок, которые можно использовать при температурах до -20°C,
  • анкеры из полиэстера для низких и средних нагрузок.

Для перфорированных оснований требуются дополнительные сетчатые рукава.

Каковы характеристики химического якоря?

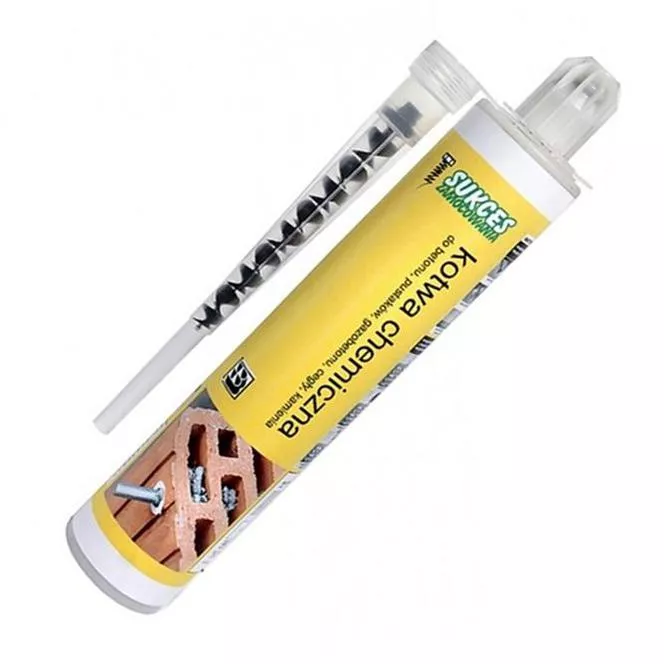

Химический анкер для бетона состоит из стального стержня и инъекционного анкера, т.е. смолы, обычно двухкомпонентной. В случае химической анкеровки очищенное монтажное отверстие частично заполняется смолой перед установкой анкерного стержня. Благодаря этому химикат естественным образом заполняет все неровности, а отверстие получается герметичным и водонепроницаемым.

Химические анкеры можно размещать ближе к краю бетонного основания. Нерасширяющийся характер химического соединения и передача напряжений по всей поверхности анкерного стержня значительно снижает риск растрескивания бетона. Это система, часто используемая для соединений, выполненных близко к краю, таких как перила лестницы или перила балкона.

Преимущества химических анкеров для бетона

Эти свойства химических анкеров и их соединений ценятся инженерами:

  • заполни дыру,
  • герметичность соединения (важно в случае крепления через гидроизоляцию),
  • нет напряжения,
  • больше свободы в выборе точек крепления.

Ограничения химических анкеров для бетона

При химической фиксации важны условия окружающей среды, особенно температура. Он определяет время отверждения, после которого фиксация может быть полностью загружена. Информация о возможности использования продукта размещается на упаковке вместе с указанием срока годности в неповрежденном состоянии и после вскрытия.

Недостаток химических анкеров для некоторых подрядчиков заключается в том, что их сложнее установить, а неправильный монтаж может снизить прочность анкера.Их также можно считать более дорогими, чем механические анкеры, и они требуют соответствующего технологического перерыва между этапом установки анкера и его конечной нагрузкой. Однако при сравнении этих решений важно помнить, что оба крепежа (механический и химический анкер) часто используются для разных соединений, и их основная цель - удовлетворить требования инженеров.

Поддержка конструкции крепления

Бетонные анкеры являются специализированными продуктами, поэтому их использование требует проектирования, основанного на точном расчете нагрузки. Некоторые производители предлагают полную техническую поддержку и специальные инструменты для расчетов креплений в виде соответствующих приложений. Их задача – обеспечить максимальную поддержку проектировщиков, инженеров и подрядчиков при проектировании конструкций в соответствии с требованиями инвестиции. Эти приложения основаны на интуитивно понятном интерфейсе, позволяющем легко вводить все данные непосредственно в 3D-чертеж.Программа на основании введенных геометрических данных соединения подбирает оптимальную глубину анкеровки, экономя деньги инвестора и время установщика. Он предусматривает выбор различных смол, различных типов и диаметров стержней, различных марок стали и антикоррозионных покрытий. Четкие и исчерпывающие страницы результатов можно распечатать или прикрепить к документации в виде документа в формате pdf.
