Теплые полы обеспечивают пользователям лучшее самочувствие и меньшее потребление энергии, чем традиционные радиаторы. Поэтому стоит проложить под полом водопроводные трубы или электрические нагревательные кабели. Узнайте 9 самых важных вопросов, связанных с установкой теплых полов.

Строящие собственные дома все чаще решают использовать в них теплый пол. Стимул – комфорт, отсутствие видимых нагревательных элементов, вертикальное распределение температуры в помещениях, выгодное с точки зрения физиологии человеческого организма, и, подчеркивают многие, более низкие затраты на отопление, чем при использовании обычных радиаторов.Важным преимуществом теплого пола является его способность к саморегуляции, возникающая за счет небольшой разницы между температурой воздуха в помещении и поверхности нагрева (примерно 5 К). При повышении температуры в помещении эта разница уменьшается и пропорционально ей уменьшается тепловой поток, излучаемый полом. По мере снижения температуры разница температур и тепловой поток увеличиваются.

Содержание

  1. Конструкция с подогревом пола и хорошая теплоизоляция пола
  2. Как спланировать теплый пол
  3. Теплый пол – как не потерять тепло?
  4. Водяной теплый пол и электрический теплый пол
  5. Преимущества напольного отопления
  6. Где установить теплый пол
  7. Водяной теплый пол - как проложить трубы?
  8. Электрический теплый пол - как укладывать кабели и нагревательные маты?
  9. Как проверить герметичность монтажа и правильность работы теплого пола

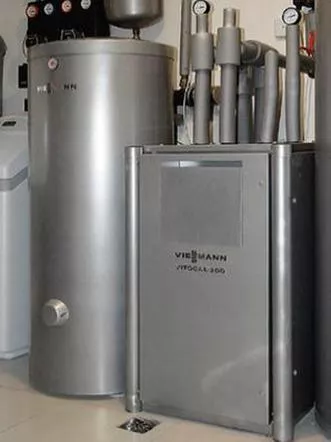

Инвесторы чаще выбирают водяной теплый пол, который более хлопотный при монтаже и сам монтаж дороже, но в эксплуатации обходится значительно дешевле, чем электрический теплый пол. Если установка питается от котла на дешевом топливе (уголь, дрова, природный газ) или от теплового насоса, разница очень очевидна – отопление электричеством будет как минимум в два раза дороже. По этой причине кабели для обогрева пола обычно дополняют другую систему отопления.

Конструкция с подогревом пола и хорошая теплоизоляция пола

Теплый пол обычно представляет собой бетонную нагревательную панель с встроенными в нее нагревательными элементами. Но помимо мокрой технологии, т.е. покрытия труб или кабелей цементной или ангидридной стяжкой, применяются и системы сухой укладки деревянных полов.

Как спланировать теплый пол

Использование теплых полов лучше предвидеть до начала строительства дома. Тогда не будет проблем с высотой полов и необходимостью их выравнивания в помещениях с теплым полом и без него. Уже на этапе подготовки чернового пола необходимо учитывать, что в черновом слое будут трубы. Его необходимо тщательно выровнять, чтобы уложенные на него теплоизоляционные плиты прилегали к нему по всей поверхности. Если об этом не позаботиться, может треснуть стяжка, в которую будут заделаны трубы теплого пола. Обычно это также приводит к трещинам в трубах, где разрушается стяжка. Электрические кабели более гибкие, и эти проблемы возникают реже.

Теплый пол – как не потерять тепло?

Теплый пол должен быть защищен от потерь тепла, поэтому на выровненную поверхность укладываются теплоизоляционные плиты из жесткого полистирола или минеральной ваты, укрепленные смолами.Для упрощения работы часто используют специальные плиты утеплителя, наклеенные на фольгу – раскатанные. Печать на такой пленке осуществляется сеткой, что облегчает точное расположение и фиксацию труб. Толщину утеплителя следует выбирать так, чтобы коэффициент теплопередачи пола был менее 1 Вт/(м2∙К) для полов на потолках над отапливаемыми помещениями, 0,25 Вт/(м2∙K) над неотапливаемыми подвальными помещениями и 0,3 Вт/(м2∙K) для полов на земле.

Водяной теплый пол и электрический теплый пол

Выбирая между водяным теплым полом и электрическим теплым полом, следует учитывать, что электроэнергия в нашей стране дорогая, поэтому за отопление электричеством мы будем платить много. Но зато затраты на приобретение нагревательных кабелей или нагревательных матов будут ниже, чем на элементы, необходимые для работы водопроводной системы. Также мы избежим эксплуатационных проблем, возникающих при неправильном изготовлении системы водяного теплого пола.Электрический теплый пол намного проще, поэтому ошибки при реализации случаются реже. Преимуществом данного решения также является возможность обогрева пола без необходимости запуска системы центрального отопления, например, в переходные периоды - весной и осенью.

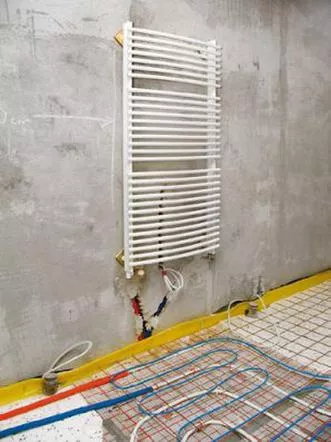

Если мы приходим к выводу, что теплые полы мы хотим иметь только на кухне и в ванной, а в остальных комнатах будут радиаторы, то использование автономной установки центрального отопления Электрический теплый пол, безусловно, будет разумным решением. Но если теплые полы должны были располагаться на большей площади и их задачей было бы в первую очередь обеспечивать комфортную температуру в помещениях, а не только устранять влияние холодных полов, то эксплуатационные расходы на электрообогрев будут настолько высоки, что стоит инвестировать в систему водяного теплого пола. Если он питается от котла на дешевом топливе, мы точно не пожалеем о потраченных деньгах.

Преимущества напольного отопления

При отоплении помещений теплообмен между отопительным прибором и окружающей средой происходит преимущественно двумя путями: излучением и конвекцией. Тепловое излучение заключается в переносе энергии электромагнитного излучения, источником которого является любое тело с температурой выше абсолютного нуля. Конвекция – это теплообмен, т.е. теплообмен, происходящий в результате движения тела (в данном случае воздуха в помещении). В отличие от обычных радиаторов, пол, обогреваемый водопроводными трубами или проводами сопротивления, отдает тепло в основном за счет излучения. Это положительно сказывается на ощущении теплового комфорта людьми, пребывающими в отапливаемых таким образом помещениях.

Когда пол теплее, меньше тепла излучается нашим телом, поэтому для согрева нам требуется меньше тепла из окружающей среды. Таким образом, можно поддерживать температуру в помещении примерно на 2°С ниже, чем в случае конвекционного отопления (обычные радиаторы) и при этом ощущать тепловой комфорт.Благодаря более низкой температуре поверхности обогрева теплых полов по сравнению с радиаторами исключается циркуляция воздуха в помещении (это обязательное условие для работы конвекционного отопления). Это важное преимущество для людей, страдающих аллергией на пыль. Поскольку он не «спекается» на поверхности радиатора (это при температуре выше 55°C), он также меньше раздражает.

Где установить теплый пол

Подогрев пола подходит для всех помещений? Одной из его особенностей является высокая тепловая инерция – температура такого напольного «утеплителя» меняется медленно. Время с момента включения обогрева до момента, когда его действие почувствуется в помещении, измеряется в часах. В свою очередь, после отключения источника тепла пол еще долго будет оставаться теплым.

Это затрудняет регулирование температуры в помещении и делает теплый пол не лучшим решением в помещениях с периодическим использованием, где можно было бы отключить отопление для экономии средств.Также там, где большая часть пола должна быть покрыта мебелью, использование напольной плитки не рекомендуется. Только мебель с ножками высотой более 10 см мало влияет на количество тепла, передаваемого в помещения.

Также следует помнить об относительно небольшой мощности теплого пола на квадратный метр пола. Все это означает, что она редко бывает единственной системой отопления в доме. Обычно устанавливается система с несколькими контурами теплого пола в одних помещениях и несколькими конвекционными радиаторами в других.

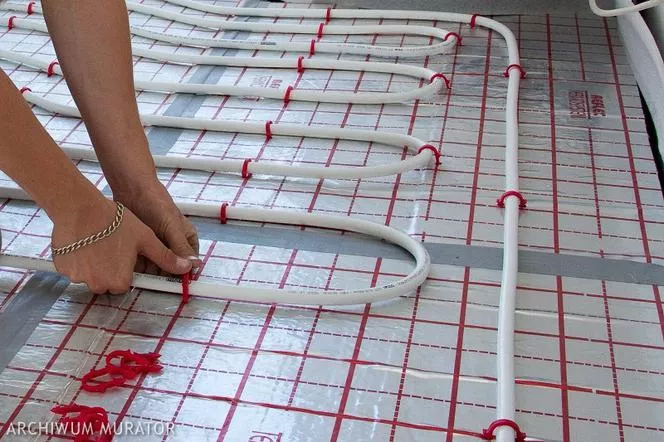

Водяной теплый пол - как проложить трубы?

Водяные теплые полы чаще всего изготавливают из труб из сшитого полиэтилена (РЕ-Х), полипропилена (ПП) или полибутилена (ПБ) или многослойных (пластиковых и алюминиевых) или медных труб с пластиковой оболочкой. Их необходимо хорошо прикрепить к основанию, чтобы они не всплывали наверх при укладке стяжки.Также следует следить за тем, чтобы длина одного контура не превышала 150 м, иначе потери давления в трубе будут слишком велики и циркуляционный насос с ними не справится.

Температура воды, являющейся теплоносителем, уменьшается по мере удаления от котла, при этом весь пол должен прогреваться равномерно. Поэтому трубы никак не проложены. Самая популярная компоновка - меандр или петлевая катушка. Змеевик не обеспечивает равномерного распределения температуры пола. Поэтому его следует устраивать таким образом, чтобы его начало было вдоль стены с наибольшей теплопотерей. Для получения более равномерного распределения температуры пола прокладывается петлевой змеевик, т.е. воздуховод, сложенный вдвое. Он обеспечивает лучшие условия обогрева, но требует больше труб и больше работы.

Расстояние между трубами змеевика должно составлять 10-30 см. Тогда на поверхности пола не образуется более теплых и более холодных мест.У наружных стен, в так называемой краевой зоне, расстояние между змеевиками может быть сужено для получения более высокой температуры поверхности пола в этих местах. Выгодно использовать отдельные контуры обогрева для краевой зоны и для остального помещения. Расстояние между трубами и наружными стенами должно быть не менее расстояния между трубами змеевика, а при отсутствии боковой теплоизоляции не менее 0,5 м.

Электрический теплый пол - как укладывать кабели и нагревательные маты?

Когда мы решим использовать электрическое отопление, нам придется прокладывать нагревательные кабели вместо водопроводных труб. Работа начинается с монтажа монтажной коробки в стене. Кабель выводят из коробки через защитную трубу (кондуит), затем по полу параллельно самой длинной стене помещения. Примерно через каждые 50 см его необходимо прикрепить к земле с помощью захватов или крепежных лент. Расстояние между кабелями зависит в первую очередь от типа пола и предполагаемой мощности обогрева – оно принимается в соответствии с инструкциями производителя.Кабель имеет определенную длину и мощность - он должен соответствовать размеру помещения, которое он обогревает.

Нагревательные кабели, которые будут покрыты стяжкой, не должны укладываться непосредственно на изоляционный слой. Из-за его низкой теплопроводности тепло не будет отводиться от кабеля достаточно быстро, в результате чего температура кабеля значительно возрастет и он может выйти из строя. Поэтому кабели фиксируются на ленте или монтажной сетке, благодаря чему они не прилипают к земле. С другой стороны, в системах теплых полов, укладываемых в деревянные полы на лагах, нагревательные кабели укладываются непосредственно на теплоизоляцию и не покрываются слоем раствора. Между нагревательными элементами и деревянным полом должно оставаться свободное пространство 3-5 см.

Важно, чтобы монтаж не прокладывался при температуре ниже -5-0°С, так как кабели становятся жесткими. В этой ситуации можно размотать кабель и подключить его к источнику питания.Сделав его эластичным, его следует отсоединить и сразу приступить к укладке. В готовом слое, когда кабелей уже не видно, нельзя сверлить отверстия. Это могло привести к разрыву троса, и для его ремонта потребовалось бы разрушение стяжки в месте повреждения. Если кабель поврежден, лучше всего обратиться к установщику системы, у которого есть соответствующее оборудование для обнаружения обрыва.

Как проверить герметичность монтажа и правильность работы теплого пола

После укладки всех контуров отопления система водяного теплого пола проходит испытания под давлением на герметичность. Нагревательные кабели также необходимо проверить, замерив сопротивление изоляции, чтобы они не были повреждены при монтаже.

Когда все в порядке, можно приступать к изготовлению нагревательной плиты, т.е. слоя пола, в который будут закладываться трубы или кабели. Обычно для этого используют цементную или ангидридную стяжку, приготовленную из готовых смесей.Стяжка пола, укладываемая по слою теплоизоляции (плавающей) без армирования, должна быть толщиной не менее 7 см. Если она должна быть тоньше, необходимо использовать армирование металлической сеткой посередине ее толщины. Передвигаться по нему разрешается только после того, как он хорошо свяжется и затвердеет, т. е. через 7-10 дней. Трубы системы отопления во время бетонирования и в период схватывания бетона должны оставаться под давлением 0,3 МПа.
