Наиболее распространенные ошибки в канализации - очень медленное отведение нечистот, пузыри в трубах, неприятный запах из сифонов или, наконец, обратный заброс примесей в нижележащие санузлы - последствия неправильной канализации . Как их избежать? Мы проверили, читайте наш гайд!

Содержание

  1. Неправильно подключенные канализационные трубы
  2. Нет ловушек в канализации
  3. Неверные диаметры канализационных труб
  4. Плохое соединение канализационных труб
  5. Недостаточные уклоны, слишком острые углы канализационных труб

Чтобы не возникло проблем, нужно заняться устройством канализации - сделать это в соответствии с проектом, в котором будут указаны диаметры канализационных труб, их длина, ход и уклоны, а также тип используемых материалов, а работу доверьте опытному монтажнику.

Неправильно подключенные канализационные трубы

Способ захода – необходимый их уклон и длина – тесно связаны с расстановкой сантехнического инвентаря в ванной и кухне. Во многих случаях необходимость соблюдения принципов их укладки, изложенных в стандартах, затрудняет или даже делает невозможным для инвесторов обустройство санитарных помещений в соответствии с ожиданиями. Оказавшись перед выбором: эффективная канализация или обустройство санузлов мечты, они чаще всего выбирают последнее. В результате их может ожидать бульканье в трубах, плохой отвод сточных вод и неприятный запах в помещениях вследствие высасывания воды из ловушек.

Канализация работает лучше всего, когда длина трубы, соединяющей санитарные узлы со стояками, как можно короче. В первую очередь следует спланировать расположение унитаза. Он не должен стоять (или висеть) дальше 1 м от вертикали (максимум 2,5 м - по вертикали от вертикали до сифона). Если подход должен быть более продолжительным, его следует дополнительно проветрить. Унитаз лучше не соединять в общий подход с другой сантехникой. Один подход не должен быть длиннее 3 м.

Если мы хотим нарушить это правило, на подходе должна быть установлена дополнительная вентиляция и доступ (фитинг с заслонкой, открывающий доступ внутрь воздуховода, например, для устранения засора). В противном случае при использовании сантехнических устройств ближе к стояку может происходить подсос воды из сифона сантехнического инвентаря, расположенного в конце подхода. В подходах чуть длиннее 3 м достаточно установить на конце сифон с воздушным клапаном или сам воздушный клапан.

Планируя расстановку сантехники, стоит позаботиться о том, чтобы те, сифоны которых должны быть вплотную к полу или в полу (душевой поддон, ванна), располагались как можно ближе к вертикали.

Кабели должны прокладываться с уклоном не менее 2%. Если длина подхода должна превышать значения, указанные в стандарте, его диаметр должен быть увеличен:

  • на один размер от проектного размера (например, от 40 до 50 мм) при диаметре менее 70 мм и длине более 3 м;
  • от 70 до 100 мм при длине более 5 м.

То же самое необходимо сделать для подходов, где перепад высот между концами составляет 1-3 м. Кабели следует крепить к перегородкам здания с помощью шумопоглощающих скоб с профилированными резиновыми вставками.

Нет ловушек в канализации

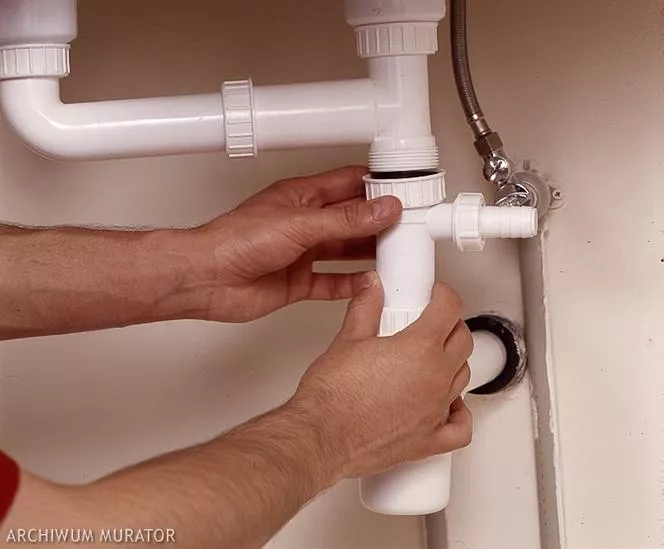

Каждый сантехнический прибор, подключаемый к канализации, должен иметь отдельный сифон.Устанавливается между сливным отверстием сантехнического инвентаря и канализационным патрубком. В сифоне всегда должна быть вода, представляющая собой своеобразную заглушку, отделяющую установку от сантехнического устройства. Если какая-либо из сантехники не будет иметь сифона, неприятный запах фекалий будет распространяться по помещениям (ванной, кухне, прачечной и т.д.)

Проблемы могут возникнуть и при установке сифона, но в результате неправильного проектирования и/или монтажа, при протекании большого количества сточных вод через соседние подходы и стояк, будет создаваться отрицательное давление в трубы, отсасывающие из него воду. Пока сантехника не будет использована повторно, во время которой сифон наполнится водой, установка будет оставаться открытой и мы будем подвергаться воздействию исходящих от нее запахов.

Раковины, умывальники, биде, писсуары, ванны, душевые поддоны, стиральные и посудомоечные машины можно подключить к общему подходу. Если требуемая длина превышена, его необходимо проветрить или увеличить диаметр

Подсос воды из сифонов умывальников, ванн или душевых поддонов происходит, например, при соединении их подходов со стояком ниже подхода от унитаза, расположенного на этом же этаже. При правильно выполненном монтаже подход к унитазу, как самый большой, всегда должен включаться ниже подходов от другой сантехники. В случае сифонов для душевых поддонов, особенно модных в последнее время очень плоских или имеющих форму только уклона пола ванной комнаты, очень важна их пропускная способность. Он колеблется примерно от 30 до более 70 л/мин. Она должна быть согласована с КПД установленной в кабине батареи, чтобы во время купания вода успевала достаточно быстро стекать в канализацию и не затапливала ванную комнату.

Сифоны с большей пропускной способностью следует выбирать специально для кабин с душевыми панелями, потому что поток нечистот (воды), который необходимо слить, тогда даже в два раза больше, чем при использовании крана.

Неверные диаметры канализационных труб

Канализационные работы выполняются самотеком. Сточные воды под собственной тяжестью от санузлов через подходы (участки, соединяющие санитарный инвентарь со стояками) стекают в канализационные стояки, а оттуда в горизонтальные водосточные линии. Лишь в исключительных случаях (когда построить гравитационную установку невозможно) от этого принципа отступают, но тогда необходимы механические устройства с электроприводом для измельчения и перекачки нечистот в выбранном направлении. Чтобы нечистоты эффективно удалялись только самотеком, диаметры труб должны быть правильно подобраны под предполагаемое количество и тип сбрасываемых загрязняющих веществ. Если диаметр труб слишком мал, установка не сможет быстро и эффективно собрать поток сточных вод. Диаметр труб в канализации увеличивается по мере удаления от сантехнического инвентаря и подключения к нему большего количества сантехнических приборов.Наименьший диаметр – для монтажных секций, подсоединяемых непосредственно к сифону умывальника, биде или писсуара (40 мм).

Подходы от ванны, раковины и душевого поддона должны быть немного больше (50 мм). Эти диаметры были определены экспериментально, исходя из того принципа, что труба, соединяющая сантехнический прибор со стояком, не может быть меньше, чем выход из этого прибора. При подходе к приему отходов более чем от одного сантехнического инвентаря его диаметр должен быть не менее диаметра наибольшего из выпускных отверстий. Совместный слив из умывальника и ванны не может быть меньше 50 мм, хотя для умывальника достаточно 40-миллиметрового захода. Раковины, умывальники, биде, писсуары, ванны, душевые поддоны, стиральные и посудомоечные машины могут быть подключены к общему подходу. Унитаз всегда должен быть отдельным.

При определении диаметра стояков, к которым присоединяются отводы от отдельных утварей или групп санузлов, действует то же правило, что и в случае подходов - их диаметр должен быть не меньше наибольшего диаметра подход.Это означает, например, что стояк, к которому подключается унитаз, должен быть не менее 100 мм в диаметре.

Диаметры труб
Типовые диаметры входов, выходов и стояков
Канализационная секцияДиаметр [мм], ([м])

Подход к раковине или биде

40 (0,04)
Подход к раковине или ванне50 (0,05)

Многоблочный подход или стояк или слив без унитаза

70 (0,07)
Подход к унитазу, стояк или слив100 (0,1)

Плохое соединение канализационных труб

Они могут вызвать утечку в системе. Поэтому ее элементы следует соединять очень аккуратно, тем более, что после отделки помещений (стен, полов) к большинству соединений нет свободного доступа. Внутренние водопроводные системы в основном состоят из систем из поливинилхлорида (ПВХ), полиэтилена высокой плотности (ПЭВП) или полипропилена (ПП) и их вариаций, например, с добавлением минеральных материалов для увеличения веса труб, что улучшает их акустические свойства.

Эти пластики устойчивы к коррозии, имеют малый вес и низкий коэффициент шероховатости, поэтому сопротивление потоку в трубах низкое. Для сборки установки лучше всего использовать трубы и фитинги одного производителя системы. Только тогда вы можете получить гарантию на систему, но более важным является уверенность в том, что все элементы, такие как толщина стенки, тип материала, глубина раструба, тип прокладки и т. д., будут подходить друг к другу.

Соединяемые участки трубы должны быть отрезаны в плоскости, перпендикулярной оси трубы (под прямым углом к оси трубы).Отмеренный кусок трубы (раструб в ее длину не входит, т. к. является соединительным элементом) отрезается вручную пилой по дереву в так называемом стусло (используется плотниками для нарезки деревянных реек под выбранным углом) . Если труба имеет диаметр до 50 мм, можно также использовать циркулярный резак с отрезным кругом для пластиковых труб, если большего размера – циркулярный резак с центрирующими брусками и специальным отрезным ножом. Резка такими приспособлениями гарантирует получение идеально перпендикулярных к ее оси кромок трубы.

Канализационные трубы можно резать только с оголенной стороны, а не со стороны раструба. После обрезки кромка должна быть тщательно отшлифована и скошена под углом 15о, чтобы острые остатки не повредили прокладку и, как следствие, не привели к протечкам в канализации. Количество фитингов (отводов, отводов, тройников) должно быть как можно меньше, ведь чем меньше соединений, тем меньше риск того, что одно из них окажется негерметичным.Следует избегать использования гибких труб (легко используемых, например, для подсоединения унитаза или изготовления арок), так как они увеличивают сопротивление потоку, накапливают грязь и не устойчивы к повреждению грызунами. Чаще всего используются раструбные соединения, заключающиеся во вставке оголенного конца одной трубы в раструб другой. Соединение обычно герметизируется резиновым уплотнением (так называемым манжетным уплотнением), которое продается вместе с трубой или фитингом. Перед соединением хорошо смочить трущиеся поверхности на оголенном конце трубы смазкой или жидкостью для мытья посуды.

Не проталкивайте конец трубы до конца глубины раструба, оставьте зазор 5-10 мм. Благодаря этому можно будет естественным образом компенсировать удлинения, вызванные повышением температуры протекающих внутрь сточных вод. Раструб должен быть нужной длины, чтобы труба, сжимаясь, не выскальзывала из него. В труднодоступных местах вместо обычной чашки можно использовать чашку с уменьшенным наружным диаметром (еврочашка).Трубы и фитинги ПНД чаще всего соединяют сваркой встык, которая заключается в нагреве до соответствующей температуры и последующем соприкосновении одинаково обрезанных концов двух элементов установки. В труднодоступных местах можно использовать электроразъемы, т. е. кольца с закладным проводом сопротивления. Вставив концы трубок в кольцо, провод подключают к источнику питания. Он нагревает материал, и муфта сплавляется с трубами.

Недостаточные уклоны, слишком острые углы канализационных труб

Распространенной ошибкой является отсутствие достаточного наклона горизонтальных участков воздуховодов. Недостаточные уклоны или - в крайнем случае - их отсутствие препятствуют самотечному течению сточных вод в трубах. Грубые механические примеси (фекалии, жиры, волосы, песок и др.) начинают оседать на внутренних стенках труб. Со временем к ним присоединяются другие, еще более мелкие примеси, вызывающие закупорки, уменьшающие просвет трубы до полной остановки потока.

Для обеспечения движения сточных вод в трубах под действием собственного веса (гравитации) горизонтальные трубы следует прокладывать с уклоном в сторону движения сточных вод - не менее 2, но и не более чем 15%. Если склон слишком крутой, поток будет слишком быстрым, что может вызвать чрезмерный шум. Подходы к стоякам должны быть соединены под углом более 45°о, а направление горизонтальных каналов должно быть изменено плавно, т.е. под углом менее 90°оВт да сопротивление потоку ниже. Гидравлической спиралью при необходимости легче чистить. Установка должна быть прикреплена к перегородкам здания, но таким образом, чтобы можно было компенсировать удлинение, вызванное повышением температуры. В противном случае трубы деформируются, что может привести, например, к разгерметизации соединений или механическому повреждению частей установки.

В местах прохождения через перекрытия вертикальные воздуховоды должны быть жестко закреплены, а между перекрытиями – к стенам с помощью хомутов, расставленных примерно на расстоянии 1 м друг от друга.Хомут не должен слишком плотно прилегать к трубе, чтобы он мог свободно перемещаться внутри нее. Когда этого недостаточно, чтобы взять на себя удлинители, нужно установить компенсаторы, т.е. специально разработанную арматуру. Дренажные трубы, т.е. горизонтальные участки канализации, собирающие сточные воды со стояков и отводящие их в канализацию, должны быть утеплены, например, матами из минеральной ваты или пенопластом.

Эта часть установки обычно проходит над головой вдоль стен подвала, в напольных каналах или в земле под цокольным этажом или цокольным этажом, поэтому она подвергается большим перепадам температуры, неблагоприятным как для самих труб, так и для канализации. течет в них. Утеплитель не только защитит от низких температур, но и поможет снизить шум протекающих по трубам нечистот.

Дропы
Рекомендуемый уклон для дренажных труб и канализационных соединений
Диаметр кабеля [мм]Минимальный дроп [%]Максимальное падение [%]
≤110215
1601.515
