Все больше и больше людей предпочитают устанавливать механическую вентиляционную систему с рекуперацией тепла. Благодаря рекуперации вы можете уменьшить количество энергии, необходимой для нагрева вентиляционного воздуха, на 50%. Узнайте, что вам нужно сделать, чтобы насладиться восстановленным теплом.

Механическая вентиляция с рекуператором - схема системы вентиляции

Как построен рекуператор?

Рекуператор называется вентиляционной установкой, состоящей из двух вентиляторов - вытяжного и приточного воздуха - и теплообменника, в котором воздух, поступающий в дом, нагревается от более теплого вытяжного воздуха (конечно, оба потока не смешиваются друг с другом). Внутри рекуператора также имеются фильтры, которые задерживают пыль в воздухе.

Откройте для себя элементы системы вентиляции с рекуператором

  • Вентиляторы обычно могут работать на нескольких скоростях. Это позволяет вам изменять мощность вентилятора, регулируя тем самым объем потока обменного воздуха в соответствии с вашими текущими потребностями. Приобретая рекуператор, вы выбираете тот, чьи вентиляторы рассчитывают количество воздуха, которое они прокачивают на средней передаче. Когда возникает необходимость, вентиляция может быть уменьшена, а также увеличена по сравнению с нормальными условиями. Расход, называемый расходом, является наиболее важным параметром, характеризующим вентилятор. Указывает объем воздуха, который он способен прокачать за единицу времени (м 3 / ч). Чтобы выбрать правильное устройство, вам все равно нужно знать, насколько оно сильное. На это указывает так называемое сжатие, то есть увеличение давления, создаваемого вентилятором (в Па). Чем длиннее и сложнее сеть каналов, тем больше она должна быть. В не очень больших односемейных домах необходимый расход вентилятора составляет 200-300 м 3 / час, а давление 100-200 Па.
  • Теплообменник в вентиляционных установках для домов на одну семью чаще всего является перекрестным потоком . Он имеет форму коробки, заполненной множеством каналов с небольшим поперечным сечением, расположенным таким образом, что при прохождении свежего воздуха через один ряд каналов соседний перпендикулярный воздух выходит наружу. Тепло проникает через тонкие стенки каналов теплообменника, но воздушные потоки остаются разделенными. Поэтому нет проникновения запахов и загрязняющих веществ из отработанного воздуха в приточный воздух. Обменники, называемые противотоком, все чаще используются. Путь воздушных потоков в них длиннее, чем в поперечном, а каналы для горячего и холодного воздуха параллельны. Теплый воздух течет в направлении, противоположном холодному. Особой разновидностью этого типа теплообменников являются те, в которых воздушный поток проходит по спиральным каналам. Благодаря более длинному пути, по которому происходит теплообмен, эффективность противоточного теплообменника выше, чем у поперечного теплообменника, и даже достигает 95% (поперечный поток может достигать 70%). Некоторые производители предлагают агрегаты с двумя поперечными теплообменниками, расположенными последовательно, тогда эффективность теплообмена аналогична эффективности в противоточном теплообменнике. Когда она превышает 90%, температура свежего воздуха, нагреваемого в теплообменнике, лишь немного ниже, чем температура, извлекаемая из помещений, - по крайней мере, теоретически, поскольку на практике существуют потери тепла, вызванные различными факторами. В вентиляционных установках также используются роторные теплообменники, паронепроницаемые в больших установках.
Механическая вентиляция с рекуператором с нуля
  • Воздушные фильтры есть в каждом рекуператоре . Они защищают его теплообменник и вентиляторы от загрязнения, но их роль также заключается в очистке воздуха, подаваемого в помещения. Это еще одно важное преимущество системы механической вентиляции, которая определяет ее превосходство над естественной вентиляцией. В зависимости от степени чистоты свежего воздуха используются более или менее точные фильтры. Стандартно устанавливаемые в рекуператорах (EU3, EU4), они обычно улавливают частицы диаметром 20-80 мкм, что предотвращает проникновение, например, грибковых спор и пыльцы с воздухом. К сожалению, чем тоньше фильтр, тем быстрее он загрязняется. Некоторые из них можно почистить, но рано или поздно все должны быть заменены. Типичный фильтр в типичных условиях очищается примерно раз в месяц и заменяется раз в шесть месяцев (цена обычно составляет 20-50 злотых). Рекуператор может иметь индикатор фильтра, указывающий, что фильтр нуждается в очистке или замене.

Как работает вентиляция с рекуперацией тепла?

Свежий воздух снаружи всасывается через воздухозаборник через один канал в вентиляционную установку, а оттуда он проходит через сеть каналов к основным жилым комнатам (гостиной, спальне и др.) И направляется в них через круглые диффузоры или прямоугольные вентиляционные решетки, закрепленные на потолке или стенах.

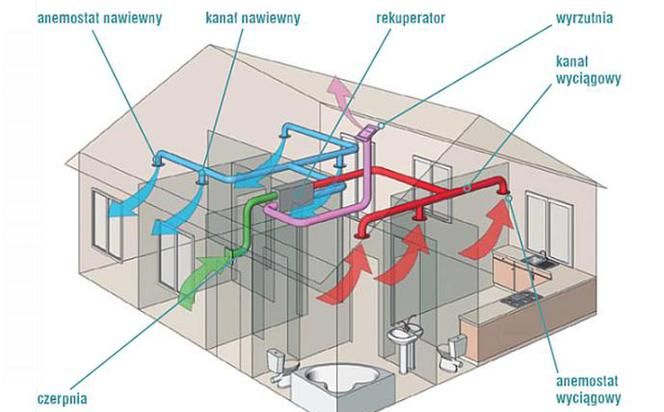

Принцип работы вентиляции с рекуперацией тепла

В таких помещениях, как ванные комнаты, туалеты, кухни, шкафы-купе есть диффузоры или вытяжные решетки. Загрязненный воздух всасывается через них в сеть вытяжных каналов и возвращается обратно в вентиляционный центр, а из него через так называемый пусковой механизм выводится общий канал снаружи здания. В дверях или стенах должны быть отверстия, разделяющие помещения с приточным воздухом и вытяжным воздухом.

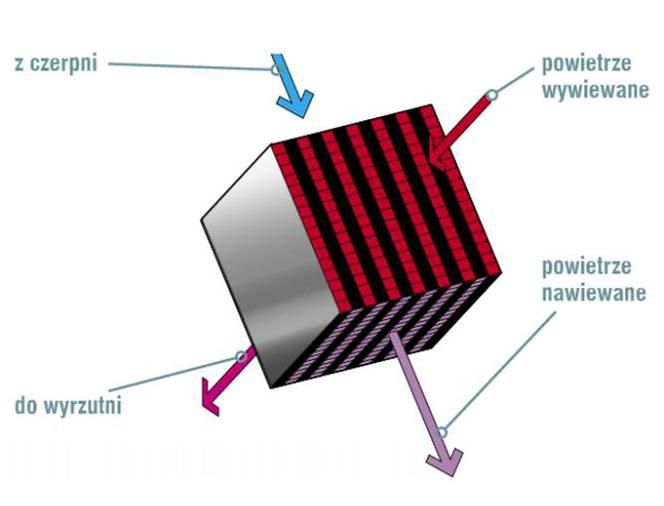

Принцип рекуперации тепла В наиболее часто используемых теплообменниках с поперечным или противотоком, выполненных из тонких смежных каналов, принцип рекуперации заключается в том, что теплый воздух (выхлоп) проходит через один ряд, а холодный (свежий) воздух проходит через соседние. Тепло проникает через стенки каналов теплообменника. Вентиляторы используются для форсирования потока обоих воздушных потоков.

Место для рекуператора

Рекуператор - это небольшое устройство, для него должно быть легко найти место в комнате, такой как кладовая, гардероб или на неиспользованном чердаке или в котельной. Котельная будет хорошим местом, если только она не сжигает уголь, потому что сопровождающая грязь не выгодна для работы системы вентиляции. рекуператор Вы также можете закрыть его в просторном гардеробе, например, в прихожей. Важно только найти достаточно места, чтобы вы могли легко обслуживать его. Лучше, чтобы место, где оно установлено, было отапливаемым или, по крайней мере, хорошо изолированным. По этой причине не рекомендуется размещать рекуператор в неотапливаемом гараже, поскольку возникающие там тепловые потери (в том числе вызванные открытием двери гаража) могут снизить эффективность рекуперации тепла . Если мы решили установить рекуператор рядом со спальней, мы должны обратить внимание на его шум. Это зависит как от качества используемых вентиляторов, так и от конструкции его корпуса. В некоторых устройствах большое внимание уделяется приглушению звуков их работы, и их стоит купить, если мы не сможем установить их вдали от жилых помещений.

Сколько стоит вентиляция с рекуперацией тепла?

За выздоровление хорошего класса для дома на одну семью среднего размера вы должны заплатить около 7000 PLN (они даже в несколько раз дороже), но самые дешевые стоят менее 3000 злотых. Более низкая цена обычно (но не всегда) обусловлена использованием более дешевых материалов и компонентов, что, как правило, ухудшает их рабочие характеристики и общее качество изготовления по сравнению с продуктами из верхнего ценового диапазона. В любом случае, расходы не должны быть большими, хотя, конечно, несколько тысяч злотых - это, безусловно, значительная сумма для большинства инвесторов. К этому мы также должны добавить стоимость установки (около 5000 злотых), и если мы хотим очень мало платить за нагрев воздуха, было бы также хорошо инвестировать в наземный теплообменник, который стоит от пяти (гравий) до нескольких тысяч злотых (если он сделан из специальных труб с антибактериальным покрытием). В общей сложности вам нужно подготовиться к расходам на десяток или около того, а в версии для самых требовательных даже десятки тысяч злотых.
