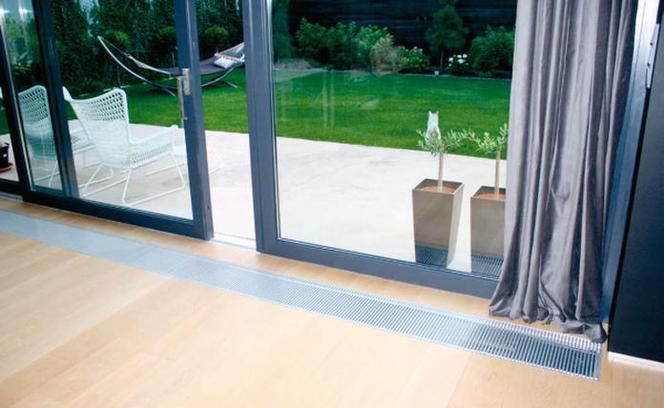

Канальные обогреватели, размещенные в полу под окном, хорошо выполняют свою функцию и в то же время выглядят эстетично.
Пол используется не только для прогулок и внутренней отделки. Все чаще это место, где размещается система отопления. Посмотрите, как установить канальное отопление. Каковы основные правила построения канала, в котором размещен радиатор.
Канальное отопление. Как установить желоб радиатора?
Размеры канала
Размер канала следует планировать уже во время строительства исходного состояния, потому что тогда вы сможете правильно подготовить отверстие в слоях пола. Размеры канала зависят от типа радиатора и его мощности, поскольку он определяет размеры ванны, в которой он установлен.
Ширина канала равна ширине ванны и изоляционному слою сбоку. Длина ванны должна быть добавлена 2 см - 1 см для расширения верхней части более короткой стороны ванны с каждой стороны.
Минимальная глубина канала - это высота ванны плюс слой теплоизоляции под ней. Радиаторы производители рекомендуют толщину 2-5 см. Но тепловое сопротивление изоляции пола на полу с подогревом должно составлять не менее 1, 25 (м 2 К) / Вт. Коэффициент теплопередачи для такого пола должен быть не более 0, 45 Вт / (м 2 К). Это соответствует примерно 15 см вспененного полистирола под грунтовкой. Чтобы уменьшить тепловой мост под радиатором, следует использовать более толстый слой материала с лучшими параметрами изоляции. Если вы хотите уложить более высокую изоляцию, вам нужно выбрать подходящую длину крепежных винтов, на которые устанавливается ванна.
При проверке высоты ванны в каталогах, убедитесь, что она включает в себя высоту рамы. Если нет, вы должны добавить его. Верхний край рамы и вставленная в нее платформа должны находиться на одном уровне с уровнем пола.

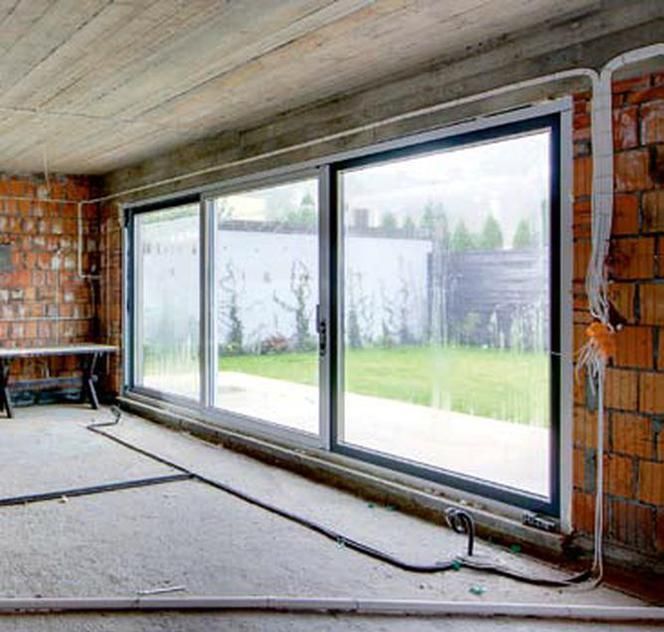

Исполнение канала в основании пола
Канал в фундамент можно сделать двумя способами:
- Планка всего отверстия, принимая во внимание пространство для слоев изоляции, и установить ванну (и радиатор) намного позже. Проставки должны быть вставлены между опалубкой, чтобы избежать сужения отверстия при укладке бетона, что может помешать будущей сборке других компонентов установки. В этом случае в месте, предназначенном для стяжки, будет создан фрагмент, занятый опалубкой, и позже будет необходимо добавить слой стяжки, достигающий стенки ванны, покрытой изоляцией.
-
Мы также можем разместить ванну со стойками в нужном месте, чтобы защитить ее отверстие от провисания под давлением бетона. Его верхняя часть на высоте основания должна быть обернута толстой вспененной лентой. Положите стяжку в ванну. После того, как стяжка высохла или во время работ на полу, ванна должна быть удалена, а вспененный полистирол должен быть установлен вместо компенсатора или в случае радиатора с пеной для впрыска вентилятора. При таком решении отверстие ванны должно быть надежно защищено от грязи во время нанесения грунтовки.
Сборка ванны
Ванна и радиатор могут быть установлены только непосредственно перед полом. Рама ванны должна опираться на носик. Нагрузка от платформы, размещенной в раме, переносится на бетон. Винты в нижней части ванны предназначены только для ее стабилизации и выравнивания при сборке. Между рамой и полом должен быть силиконовый или пробковый компенсатор.
Ванна монтируется на тонкий слой и утепляется. Если вы планируете низкий радиатор, мы можем подобрать высоту подложки пола (обычно минимум 6 см) и его теплоизоляцию (около 10 см). Затем строим канал при укладке пола подкладкой. Если мы хотим использовать радиатор высокой мощности, может потребоваться утопить канал под ванной уже в слое сухого бетона, то есть в месте, предназначенном для канала, должна быть сделана ошибка соответствующего размера.
На бедном бетоне мы подготавливаем гидравлическую, а иногда и электрическую установку, подходящую для выбранной модели радиатора. Затем на бетон и теплоизоляцию наносится водостойкий слой фольги или кровельной бумаги, который также должен находиться под ванной, чтобы предотвратить потерю тепла на землю и грунтовку. Минимальная толщина этого слоя составляет 5 см. Здесь используются твердые теплоизоляционные материалы: пена для крыши / пола, минеральная вата или монтажная пена низкого давления. Вертикальные стенки ванны также должны быть утеплены, но только до нижнего края стяжки. Над теплоизоляционным слоем пола вспененный полистирол может иметь толщину всего 1 см, так как воротник ванны должен опираться на стяжку. В этом случае вспененный слой также выполняет функцию расширительных швов. Утепление уложено технологической прокладкой - проскальзывающим слоем. Фольга чаще всего используется.
Установка теплообменника
Перед заливкой грунтовки под пол необходимо установить теплообменник и электронные модули управления, чтобы проверить герметичность установки и оценить, правильно ли она работает. Тогда вы должны разобрать их.
Установка платформы
После установки мы монтируем платформу, которая выбирается в зависимости от типа используемого напольного покрытия и дизайна интерьера.
Решетка должна быть выбрана в соответствии с размером радиатора. Когда канал широкий и решетка имеет редко расположенные перекладины, вы можете почувствовать, как он изгибается у вас под ногами. Некоторые компоненты могут даже сломаться. Чтобы избежать попадания грязи в ванну во время интенсивного использования террасы или выхода из сада, мы можем установить полную платформу после отопительного сезона. Он наполнен напольным покрытием того же типа, что и внутри. Тогда это становится почти невидимым.
