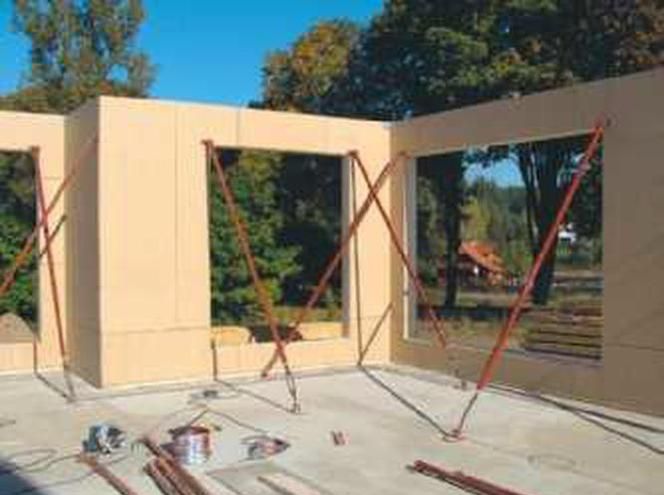

Несущие стены прибыли с завода, которые были размещены на фундаментах. Они требовали крепления окон, утепления снаружи и изнутри, укладки ветрозащитной и пароизоляционной пленки и отделки.

Пассивный дом можно заказать на заводе сборных домов. Один из них, скелетного строения, уже стоит в Ставигуда недалеко от Ольштына. Посмотрите, как велось строительство пассивного дома и какие технологии в нем использовались.

Пассивный дом. Как был построен такой сборный дом?

Дом в Ставигуда является своего рода прототипом, который прошел серию сложных испытаний и пригоден для серийного производства. Здесь используются самые современные и даже уникальные решения, способствующие энергоэффективности и удобству использования. В доме большое остекление, причем не только на южном фасаде, что не совсем типично для пассивных домов. Имеет два крыла. Один - встроенный скелетон - это сборная деталь. Второй был сделан из газобетона. Это образцовое здание прошло испытание на герметичность и было сертифицировано Польским институтом пассивного строительства .

Сломанный блок

Поскольку дом должен был стать витриной пассивных домов Brawo, дизайнер хотел, чтобы он был привлекательным. Он имеет 250 кв м полезной площади. Это одноэтажный с высоким чердаком. Часть, где расположен гараж, расположена под небольшим углом к остальному, что разнообразит кузов. На противоположной стороне здания находится крытая надземная терраса, также направленная наклонно. Это позволяет избежать впечатления простоты, характерной для пассивных зданий, которые, конечно, часто должны выглядеть довольно аскетично, чтобы соответствовать строгим требованиям к теплоизоляции и получению природной энергии.

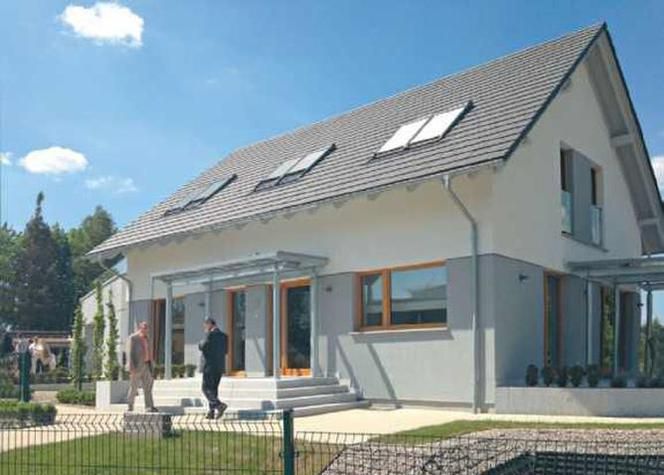

Что касается пассивного и сборного дома, дом в Ставигуда выглядит довольно оригинально. Издали привлекает внимание разнообразный фасад с большими окнами и крышей, покрытой плоской черепицей.

На традиционных основах

Пассивный дом редко имеет традиционные фундаментные стены - их обычно заменяют плитой, которую легче утеплить. Однако здесь все по-другому. Таким образом, есть каменные стены из бетонных блоков на основе скамей и классический пол на бетонной строительной площадке. Стены были изолированы от влаги и изолированы полистиролом толщиной 27 см. Второй защитный гидроизоляционный слой был обнаружен на вспененном полистироле, с сетчатым подшерстком и мозаичной штукатуркой. На бетонную конструкцию пола укладывают толь и 30-сантиметровую пенопластовую изоляцию. Подложка пола состоит из цементной стяжки толщиной 8 см, уложенной смесью. Коэффициент теплопередачи для изготовленных таким образом фундаментов составляет 0, 1 Вт / (м 2 К).

Строительство стен со скелетной структурой

Подавляющее большинство этого дома имеет скелетную структуру. Элементы этой технологии были подготовлены заводом по сборке. Стены были построены из дерева, высушенного камерой и строганого с четырех сторон. Между балками была размещена 18 см минеральная вата - стекло с исключительно низким коэффициентом теплопроводности l, равным 0, 031 Вт / (м . К). Стены снаружи укреплены минеральными (цементно-волокнистыми) плитами. Эта обшивка была позже изолирована фасадом из минеральной ваты с коэффициентом λ, равным 0, 036 Вт / (м . К), толщиной 25 и 26 см. Фасад представляет собой паропроницаемую силикатно-кремниевую тонкую штукатурку.

Интеллектуальный пароизоляция

С внутренней стороны несущих стен на деревянных панелях была установлена интеллектуальная пароизоляционная система, закрепленная специальными лентами. Ее суставы были тщательно герметизированы системной клейкой лентой. Такая изоляция может регулировать поток пара через саму перегородку. Диски установлены поддержка сетевых профилей из оцинкованной стали и накладки отделки гипсокартона. Между элементами решетки было еще 5 см стекловаты с повышенными акустическими свойствами.

Чердачные стены

Наружные стены мансарды отделаны досками (метод сухой сухой изоляции). Между ними и изоляцией остался зазор. В нем циркулирует воздух, который удаляет пары воды, которые могут накапливаться там и конденсироваться при нагревании. Здесь использовалась стекловата, покрытая стеклянной вуалью. Вуаль защищает, в частности, от выдувания шерстяных волокон из воздуха, поступающего в вентиляционный зазор. Благодаря высокой эластичности этой шерсти (разработанной специально для вентилируемых фасадов) удалось избежать тепловых мостов между ней и элементами, поддерживающими решетку фасада. Использование стекловаты с самым низким на рынке коэффициентом λ = 0, 030 и 0, 031 Вт / (м . К) также позволило уменьшить толщину теплоизоляционного слоя.

Здоровый и тихий

В некоторых помещениях использовалось инновационное решение - гипсокартон, который удаляет загрязнения из воздуха, особенно токсичного формальдегида, в основном из мебели. Конечно, внутри стен была звукоизоляция из минеральной стекловаты. В некоторых комнатах были построены перегородки с повышенной звукоизоляцией. Они улучшают акустический комфорт на 6 дБ по сравнению с обычными легкими перегородками. В дополнение к шерсти существуют специальные гипсокартонные плиты с непревзойденным уровнем звукопоглощения и профили с уникальной формой, предназначенные для уменьшения передачи вибрации через стальную конструкцию.

Крыша была покрыта плоской цементной черепицей. На склоне установлены энергосберегающие мансардные окна. Крыша над входом и терраса - это самонесущие конструкции, не связанные со стенами дома, чтобы не создавать тепловой мост.

Кирпичное крыло

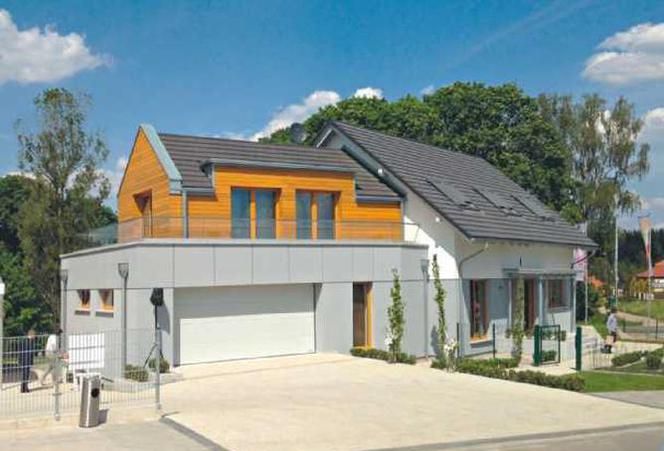

Это крыло здания, в котором расположен гараж, было построено на месте - из газобетона. Почему? Главным образом потому, что над гаражом есть небольшая терраса, которая заставляла мансардные стены опираться на потолок. Чтобы избежать утечек, эти стены были сделаны из газобетона. Это в свою очередь определило, что вместо скелетного потолка было решено сделать его дешевле - железобетон. Как следствие, все расширение было построено по кирпичной технологии. Использовали блоки толщиной 24 см с коэффициентом теплопередачи λ = 0, 095 Вт / (м . К). Они были утеплены фасадным полистиролом толщиной 25 см (ETICS). Отделка выполнена из тонкослойной штукатурки, например, на скелетной части здания.

Железобетонный потолок и деревянный потолок

Над каменной частью здания был построен железобетонный потолок. Над остальным - деревянный балочный потолок толщиной более 45 см. Это, конечно, потолок из сборных элементов. Между деревянными балками, в их верхней части, был уложен слой минеральной стекловаты толщиной 15 см. Создает звукоизоляцию, которая поддерживается теплоизоляционными гипсокартонами, которые также имеют способность подавлять звуки. Шерсть была намеренно не помещена ниже, особенно под решеткой, на которой висят панели, потому что тогда акустический комфорт значительно ухудшился бы. На потолочных балках есть ленты из акустической ленты. Обшивка выполнена из древесных плит толщиной 22 мм. На них была уложена дополнительная глушительная изоляция из твердой 4 см минеральной ваты.

Чердак изоляции

Ферма крыши, подобно стенам и потолочным панелям, пришла прямо с завода в виде панелей крыши. Мансардный потолок, отделяющий нагретую часть от не отапливаемого и теплоизолированного чердака, был изолирован слоем минеральной ваты с коэффициентом λ = 0, 033 Вт / (м . К) и общей толщиной до 55 см. Он был заложен между потолочными балками на ней и под стальной рамой, поддерживающую структуру, которая является абатментом для изолирующей футеровки гипсокартона. Между решеткой и панелями была интеллектуальная паронепроницаемая пленка, которая автоматически распечатывается в течение летнего сезона и снова увеличивает зимнюю герметичность. Такая же толщина изоляции была обнаружена на скатах крыши над утепленной частью чердака.

Теплые окна

В стенах были установлены окна с шестикамерными ПВХ-профилями. Некоторые камеры заполнены пенополиуретаном для повышения их теплоизоляции. С юга эти стеклянные панели имеют коэффициент теплопередачи U g на уровне 0, 6 Вт / (м2 . К), U во всех окнах составляет 0, 822 Вт / (м. К), и так называемый солнечный фактор, то есть коэффициент, иллюстрирующий прирост тепла от солнечная радиация достигает 62%. Окна с севера имеют лучшую теплоизоляцию - U г стекла составляет 0, 5 Вт / (м 2 К), U во всех окнах - 0, 733 Вт / (м 2 К), а солнечный фактор всего 50%, поскольку с этой стороны строительные выгоды от солнца меньше. Благодаря такому выбору остекления большие окна могут быть не только в южных стенах, но и с запада или с севера.

Тепловой насос

Отапливаемая площадь дома в Ставигуда составляет 205, 86 м 2 . Тепловой насос обеспечивает тепло грунта. Рекуператор восстановит часть энергии из системы вентиляции. В будущем солнечные панели планируется установить.
