Водонагреватели необходимы в центральном отоплении

В центральном отоплении тепло распределяется по горячей воде, циркулирующей в установке, а затем передается в помещения радиаторами. Водонагреватели необходимы при монтаже, какой их тип, внешний вид, качество и, конечно же, цена очень важны для будущих пользователей.

Нагреватели - необходимые для установки центрального отопления

Оснащение системы центрального отопления стальными пластинчатыми радиаторами - это только один из вариантов, хотя, надо признать, это самый оптимальный вариант. В продаже имеются также радиаторы с другим дизайном, из других материалов и с разным способом теплообмена.

Сочлененные железные радиаторы

Вы также можете приобрести чугунные радиаторы трех размеров: высотой от 0 до 390 мм, высотой от 1 до 590 или 595 мм и высотой от 4 до 1090 или 1095 мм. Они тяжелые и имеют шероховатую поверхность, но благодаря свойствам чугуна они отлично накапливают тепло и устойчивы к коррозии.

Современные чугунные радиаторы имеют интересную форму и гладкость поверхности, необычные для данного типа материала. Относительно небольшая емкость воды обеспечивает отличную динамику работы системы отопления. Хорошо работает с конденсационными котлами. Их можно повесить на стены или поставить на специальные подставки рядом со стенами. Ребра могут быть окрашены, что позволяет радиатору адаптироваться к характеру интерьера. К сожалению, они довольно дороги, потому что их производство не является ни простым, ни дешевым.

Алюминиевые шарнирные обогреватели

Они изготовлены из литых литых элементов, снаружи защищены лаком от коррозии. Они имеют гладкую, легкую в уходе поверхность, легки и не вызывают проблем при подвешивании. Их недостатком является видимое боковое соединение и опасность образования ячеек коррозии в месте соединения с другими металлами, особенно медью.

Алюминиевые радиаторы стандартно изготавливаются с десятью элементами с колесной базой от 350 до 800 мм, но вы также можете заказать любой размер.

Алюминиевые радиаторы можно устанавливать в закрытых или открытых системах низкой или высокой температуры. В местах соединения с латунными фитингами следует использовать тефлоновые прокладки, которые предотвращают коррозию при контакте двух металлов. Алюминий является хорошим проводником тепла, благодаря чему радиаторы быстро реагируют на сигналы от системы управления.

Стальные секционные нагреватели

Они похожи на чугун, за исключением, может быть, гладкой, легко очищаемой внешней поверхности. Они сварены из экструдированных кусков металла и обычно соединяются в комплекты из пяти-десяти элементов. Они характеризуются низким сопротивлением потоку воды, поэтому их можно устанавливать в традиционных гравитационных системах центрального отопления.

конвекторы

Они построены иначе, чем другие обогреватели. Теплообмен между водой и воздухом происходит через специально сконструированный теплообменник, обычно выполненный из медных труб с плотно нанесенными алюминиевыми ребрами, расположенный в нижней части корпуса радиатора. Большая часть тепла передается конвекцией. Неблагоприятное распределение температуры может происходить в комнате, обогреваемой конвекторами . Теплый воздух накапливается под потолком, и пол намного холоднее, чем в комнатах, отапливаемых панельными радиаторами.

Стальные пластинчатые радиаторы

В настоящее время это самые популярные обогреватели. Они легкие - благодаря материалу, из которого они сделаны, и особой конструкции; иметь большую тепловую мощность - за счет внутреннего ребристости; их можно незаметно подключить к установке снаружи - благодаря специальной арматуре (так называемый встроенный блок).

Все имеющиеся в продаже стальные пластинчатые радиаторы сконструированы аналогично.

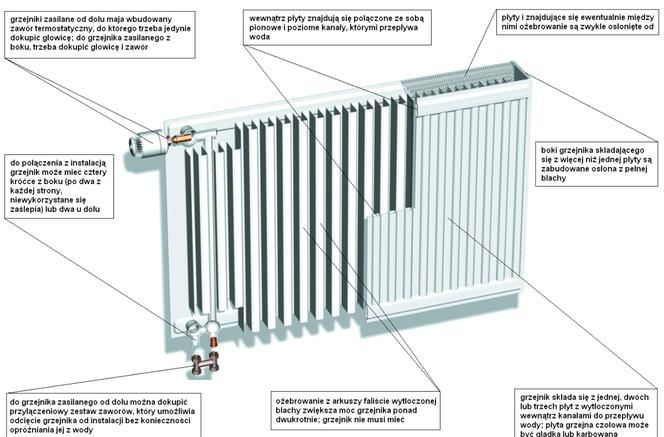

  • Конструкция - две стальные пластины, спрессованные в специальных прессах, образуют канал для нагрева потока воды после сварки. Соединительные заглушки позволяют соединять радиаторы с системой центрального отопления и потоком воды в создаваемых каналах, во время которых он охлаждается и возвращается в систему. Соответствующее соединение панелей позволяет создавать панельные радиаторы с двумя или тремя панелями. Каждый из них может дополнительно иметь конвекционные ребра, увеличивающие поверхность теплообмена. Радиаторы с конвективным оребрением имеют мощность почти на 60% больше, чем у неразветвленных.
    Для определения типа радиатора было введено обозначение, используемое большинством производителей. Для однопанельного радиатора без конвекционных ребер это число 10, с ребрами - 11. Таким образом, известно, что радиатор с обозначением 21 имеет две пластины, но только одна из них имеет конвекционные ребра, а тип 33 представляет собой радиатор, состоящий из трех пластин, с каждый с дополнительными ребрами. Тип 11 и другие двух- или трехпанельные радиаторы имеют дополнительные боковые корпуса и верхнюю решетку для обеспечения элегантной отделки. Стандартно радиаторы окрашены в белый цвет RAL 9010 (иногда белый RAL 9019), но вы можете заказать радиатор другого цвета, обычно любой из палитры RAL. В продаже радиаторы должны иметь декларацию о соответствии с польским стандартом PN-EN 442 или декларацию о соответствии с техническим разрешением, которое было выдано до вступления в силу стандарта PN-EN 442.
  • Способ подключения к установке центрального отопления . Панельный радиатор может быть оснащен четырьмя соединительными заглушками, позволяющими установить соединение слева или справа. Он подключается с помощью специальной арматуры или напрямую к стоякам. Эту модель радиатора называют производители Компакт, Класик или С (например, Purmo C). Название «Integra», «Purmo VK» или «Ventil» используется для обозначения радиаторов, оснащенных специальным соединительным модулем, встроенным в заводскую конструкцию со встроенным клапанным вкладышем, который, работая с термостатической головкой, установленной на радиаторе, регулирует поток воды через радиатор. Как правило, сборка монтируется справа, но большинство производителей поставляют радиаторы с соединительной сборкой слева по специальному заказу. Радиаторы со встроенным блоком готовы для подключения труб снизу или к трубам, спрятанным в стене. Благодаря этому решению система распределения воды на радиаторы невидима в помещении. Выбор источника питания определяется тем, как система распределена, эстетическими и финансовыми соображениями. Для систем центрального отопления, распределенных по полу, обычно устанавливаются радиаторы с электроприводом снизу, которые обычно работают (в стенах или сверху), как правило, с боковой стороны.
  • Тип установки центрального отопления . Стальные пластинчатые радиаторы предназначены для водяных систем центрального отопления, оснащенных циркуляционным насосом. Для гравитации из-за значительного сопротивления потоку лучше выбрать другой, например шарнирный. Установки должны быть закрыты - оснащены мембранными расширительными баками. В открытых установках, где вода постоянно контактирует с воздухом, срок службы панельных радиаторов может быть значительно сокращен. По той же причине нельзя опустошать установку воды без серьезной причины. Частое восполнение потерь пресной, богатой кислородом водой также может привести к повышенной коррозии радиаторов. Из-за опасности коррозии лучше воздержаться от установки панельных обогревателей в ванных комнатах и других помещениях с повышенной влажностью, хотя при современном способе защиты их поверхности это гораздо менее опасно, чем раньше. Установки, оборудованные пластинчатыми нагревателями, могут быть изготовлены из стали, меди или пластика, но с диффузионным барьером, ограничивающим проникновение кислорода в воду установки.

    • Радиаторы хорошо подключены

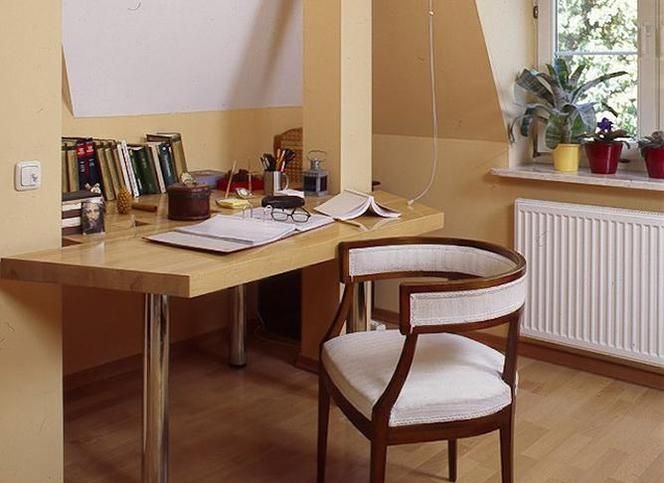

    Расположение радиаторов важно для потребления тепла. Плохое может увеличить их без необходимости. Когда это возможно, радиаторы устанавливаются под окнами, потому что таким образом нагретый воздух может хорошо смешиваться с воздухом в помещении.

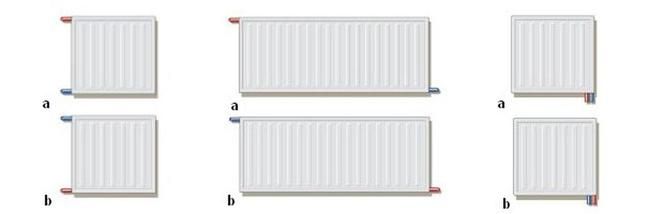

    • Боковые обогреватели
      Блок питания к радиатору должен быть подключен к верхнему разъему на одной стороне радиатора, а возврат к нижней части с той же стороны (а). Обратное соединение (b) может снизить мощность радиатора до половины.
    • Длинные обогреватели
      Радиатор длиной более 2 м или тот, длина которого в четыре раза больше высоты, должен быть подключен крест-накрест: подача питания к верхнему соединению с одной стороны, возврат к нижнему - с противоположной (а). Обратное соединение (b) может снизить мощность радиатора до половины.
    • Радиаторы приводятся в действие снизу
      Источник питания всегда должен быть подключен к соединению дальше от края радиатора, где он расположен, возвратитесь ко второму (а). Обратное соединение (б) может снизить мощность радиатора более чем вдвое.

    Радиатор хорошо подходит для систем центрального отопления

    Не зная параметров установки центрального отопления, давайте не будем покупать обогреватели.

    Для начала, рабочее давление. В домах на одну семью, где системы центрального отопления питаются от современных газовых котельных, оснащенных предохранительным клапаном, давление не превышает 2, 5 или 3 бар (0, 25 или 0, 3 МПа). Следовательно, нет необходимости в нагревателях, чтобы выдерживать более высокое давление. Поэтому расчетная температура нагревающей воды является более важной. Как только параметры воды в установке были установлены соответствующими правилами, теперь проектировщик может выбрать те, которые он считает наиболее подходящими для проектируемой установки. Установки с чугунными радиаторами когда-то питались водой 95/70 ° C, а затем 90/70 ° C. Я пишу об этом не для того, чтобы показать историю параметров нагрева воды, а для того, чтобы избежать автоматической замены старых радиаторов.

    Если мы собираемся заменить радиаторы, сначала давайте определим, для каких параметров воды была рассчитана установка (вам нужно указать рассчитанную тепловую мощность), и только потом попробуем преобразовать мощность старых радиаторов в новые параметры. Конечно, лучшим решением будет запуск нового проекта, но немногие инвесторы решают это сделать. Широко распространено мнение о том, что, поскольку установка хорошо прогревается, после замены радиаторов не разрешается работать плохо. К сожалению, это так. Почему? Потому что, в зависимости от температуры потока и температуры возврата (водяное охлаждение в радиаторе), радиаторы будут иметь различную тепловую мощность.

    Прежде всего обратите внимание на так называемый каталог мощности радиаторов. Производители предоставляют его в своих каталогах (по отношению к 1 м² радиатора) для параметров 70/55/20 ° C и 55/45/20 ° C, а иногда также 90/70/20 ° C и 75/65/20 ° C. (температура подачи / температура возврата / комнатная температура). Проблемы начинаются, когда мы хотим заменить старые радиаторы, например те, которые ранее работали в системе 90/70/20 ° C, на новые для 75/65/20 ° C. Просто сравнение средней температуры воды в радиаторе (70 вместо 80 ° C) показывает, что его мощность будет варьироваться. Если вы выберете слишком большие радиаторы, это можно исправить, уменьшив рабочую температуру котла. Хуже того, когда радиаторы слишком малы: например, их мощность будет выбрана для параметров 90/70 ° C, а конденсационный котел, установленный в установке, подготовит нагрев воды с параметрами 55/45 ° C. Тогда может случиться так, что во время заморозков установка не сможет обеспечить необходимую температуру в помещениях.

    Старые чугунные радиаторы часто заменяют стальными пластинчатыми радиаторами . В старых установках 70-х годов они были выбраны для установок центрального отопления с параметрами 90/70 ° C. Один элемент (ребро) чугунного радиатора № 1 имеет поверхность нагрева приблизительно 0, 25 м² и тепловую мощность 110 ккал / ч (130 Вт). Для радиатора 4 он составляет 0, 48 м² и 200 ккал / ч (230 Вт) соответственно. Если другие расчеты недоступны, можно выбрать новые радиаторы, исходя из заданных значений тепловой мощности. В каталоге нужно найти обогреватели с указанной мощностью, но с учетом новых рабочих параметров установки центрального отопления. Вы не допустите слишком большой ошибки.
