Установки под контролем
Все отопительные установки оснащены устройствами контроля температуры. То, что будет автоматизировано, зависит от богатства портфеля и изобретательности инвестора. Целью всегда является комфорт и более низкая цена за отопление, то есть установка под контролем!
Почему регулятор температуры в системе отопления?
Управление нагревом связано с температурой, поэтому каждая система автоматического управления основана на элементах, реагирующих на его изменения, с тем чтобы регулировать мощность нагревательного устройства в соответствии с текущей потребностью в нем. В общем, это для поддержания постоянной температуры, а также защиты от превышения ее безопасного значения. Как это выглядит в деталях?
Котел центрального отопления
Твердотопливные котлы, в отличие от всех других отопительных приборов, требуют большого участия пользователя в их работе. Адаптация мгновенной мощности твердотопливного котла к потребности в тепле обычно заключается в изменении количества воздуха, поступающего в печь. Когда расход топлива меньше, топливо горит медленнее, и котел работает с меньшей мощностью.
Самым простым устройством, которое годами использовалось для автоматического регулирования подачи воздуха в твердотопливный котел, является регулятор тяги. Он установлен в специальном отверстии в корпусе котла, так что его датчик погружен в воду, заполняющую котел. Под влиянием изменений температуры воды в котле термостатическая головка регулятора вызывает движение рычага, который через цепь поднимает или опускает заслонку, закрывающую воздухозаборник. Изменяя положение ручки регулятора, устанавливается температура, до которой котел должен нагревать воду. Преимущество этого метода контроля температуры заключается в его независимости от источника питания. Используется в самых простых котлах, прежде всего с верхним сгоранием. Недостатком является низкая точность регулирования.
Более современные твердотопливные котлы имеют вентиляторы, которые подают определенное количество воздуха в очаг. Мощность вентилятора обычно регулируется электронным способом, так что котел нагревает воду до заданной температуры. Благодаря этому работа котла более стабильна, проблем с тягой дымовой трубы меньше, и можно продлить путь дымовых газов через теплообменник в котле, что повышает его эффективность.

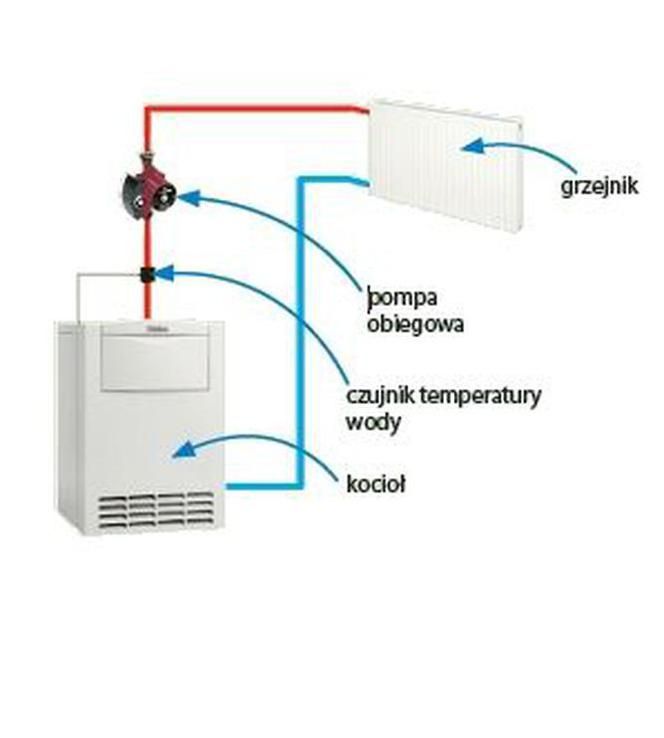

Газовые или масляные котлы полностью автоматизированы - практически не требуют обслуживания. Их работа контролируется установленным на заводе термостатом котла, который включает горелку, когда температура воды в установке падает ниже заданного значения, и выключает ее, когда она снова достигает требуемого значения.
Это позволяет поддерживать температуру радиаторов на более или менее постоянном уровне, аналогично решениям, используемым в твердотопливных котлах, за исключением того, что точность регулирования значительно выше. Это связано со свойствами топлива. В жидкотопливных котлах минимальная доза топлива, подаваемая без перерыва в сопло горелки, сжигается. Когда дальнейшее нагревание воды не требуется, подача топлива прекращается, и котел прекращает нагрев. В твердотопливных котлах, с другой стороны, загруженная порция светящегося угля или древесины остается горячей - отключение подачи воздуха не приведет к быстрому снижению его температуры, поэтому температура воды может продолжать повышаться.
Регулирование ретортных котлов с автоматической подачей твердого топлива выглядит немного лучше. У них есть специальный безветренный очаг, где сжигается только небольшая часть угля, брикетов или древесных гранул. Автоподатчик постоянно пополняет топливо со скоростью, зависящей от текущей потребляемой мощности. Благодаря этому контроль температуры воды (и, следовательно, радиаторов) является более точным, чем в котлах с ручной загрузкой, хотя все еще далек от эффектов, получаемых в газовых или масляных котлах.

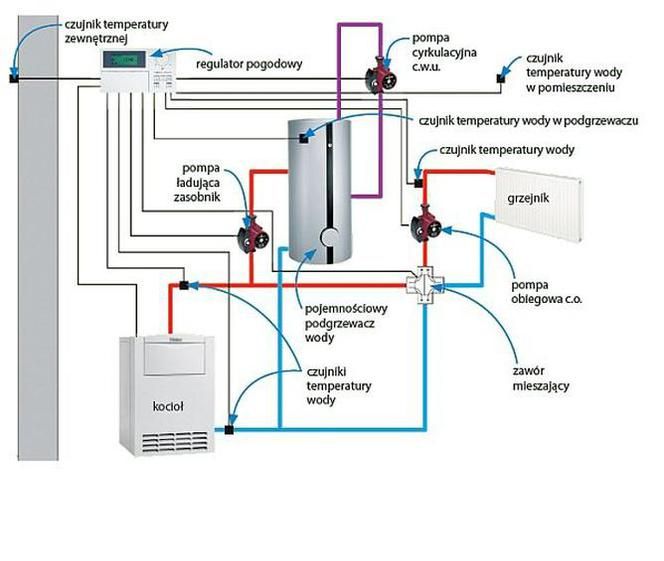

Усовершенствованная система автоматического управления помогает нам в эксплуатации систем центрального отопления и горячего водоснабжения. Регулятор автоматически включает их, когда они необходимы, и отключает их всякий раз, когда вы можете сэкономить энергию - он постоянно следит за тем, чтобы наш комфорт не пострадал.
Регулирование погоды
Почему регулятор температуры в системе отопления?
Почему регулятор температуры в системе отопления?

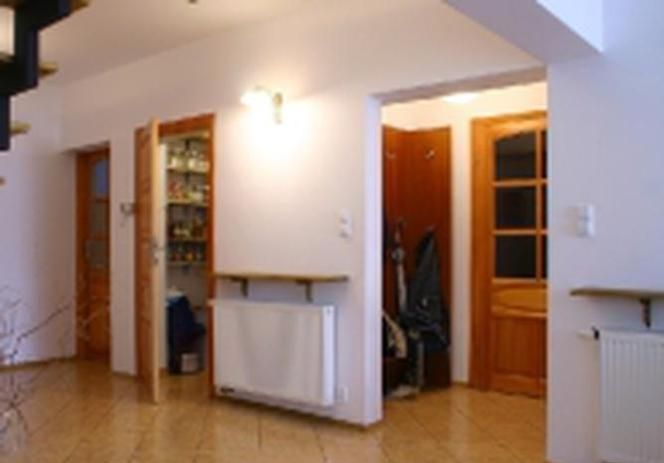

Регулятор температуры в радиаторах
Если бы этого было достаточно, чтобы работа котла зависела от температуры воды в установке, было бы невозможно отрегулировать мощность радиатора в соответствии с потерями и приростом тепла в помещениях. Время от времени нам было бы слишком холодно или слишком жарко. Средство защиты от этого - использование клапанов с термостатической головкой на каждом радиаторе.
Термостатические головки автоматически уменьшают или увеличивают степень открытия клапана, так что радиатор получает такое количество горячей воды, которое позволит поддерживать желаемую постоянную температуру в помещении. Любое изменение температуры снаружи или дополнительный прирост тепла, например, от солнечного света или работающего камина, вызывают изменение (уменьшение) потребности в тепле в помещении.
Термостатический клапан всегда реагирует на эти изменения. Автоматическое регулирование клапана с термостатической головкой происходит под воздействием изменений объема вещества, заполняющего упругий сильфон внутри головки. Это вещество (жидкость, газ или воск) расширяется при повышении температуры и сжимается при понижении температуры. Расширяясь, он оказывает давление на шток клапана и закрывает его. В результате поток горячей воды, протекающей через радиатор, уменьшается, и он становится холоднее, то есть нагревается с меньшей мощностью. Если температура в помещении падает, сильфон сжимается и клапан открывается, вызывая повышение температуры радиатора. Эффект от термостатического клапана, конечно, поддерживает постоянную температуру в помещении.
Он устанавливается с помощью ручки головы. Средняя позиция (обычно отмеченная цифрой 3 на шкале циферблата) соответствует комфортной температуре, то есть 20-22 ° C. Если мы хотим, чтобы в комнате было прохладнее, мы закрываем клапан, перемещая ручку головки в направлении нижних цифр на шкале, а когда нам слишком холодно, мы поворачиваем ручку в противоположном направлении. Положение, обычно помеченное звездочкой, означает, что клапан полностью закрыт, то есть радиатор отрезан от установки. Максимальное открытие клапана приводит к тому, что радиатор будет постоянно нагреваться с максимальной мощностью.
Использование регулирующих клапанов на радиаторах допускает разные температуры в отдельных помещениях, хотя температура воды, поступающей во все радиаторы, одинакова. Правильно установив ручки отдельных головок, вы можете обогревать неиспользуемые спальни или гостевую комнату только до 16 ° C в течение дня, и, например, на кухне и в гостиной, где мы остаемся, держать 22 ° C. Такое изменение температуры, а точнее ее снижение в неиспользуемых помещениях, позволяет значительно, даже десятки процентов, сэкономить на расходах на отопление.
Постоянное тепло в интерьерах
Дополнительным элементом автоматического регулирования, обычно используемым в установках с газовыми или масляными котлами, являются комнатные термостаты, которые управляют котлом дистанционно. Ранее описанные термостаты котла (предварительно установленные в котлах) позволяют поддерживать постоянную температуру воды в установке, но не реагируют на изменения температуры в обогреваемом помещении. Поэтому, если на улице становится теплее или холоднее, необходимо вручную изменить настройку термостата котла, чтобы вода в установке не нагревалась без необходимости, или повысить ее температуру и покрыть повышенные потери тепла в помещениях. Комнатный термостат освобождает пользователя от этого обязательства, которое автоматически регулирует температуру воды в установке в соответствии с потребностью в тепле. Он реагирует на изменения температуры в помещении, в котором он установлен, и в соответствии с ними включает и выключает котел. Комнатный термостат подключается к котлу электрическим кабелем или связывается с ним по радио.
Простейшие механические термостаты имеют встроенный биметалл, который после превышения установленной ручки температуры отключает электрическую цепь и таким образом отключает котел. Однако их точность невелика. Электронные контроллеры более точны. Они могут управлять котлами, оснащенными горелками с модуляцией (плавным изменением) мощности. Регулировка выполняется не в два этапа путем включения и выключения горелки, а постоянно. Мощность котла плавно адаптируется к текущей потребности в тепле. Температура воды в установке, которая также может автоматически настраиваться на текущую температуру снаружи.

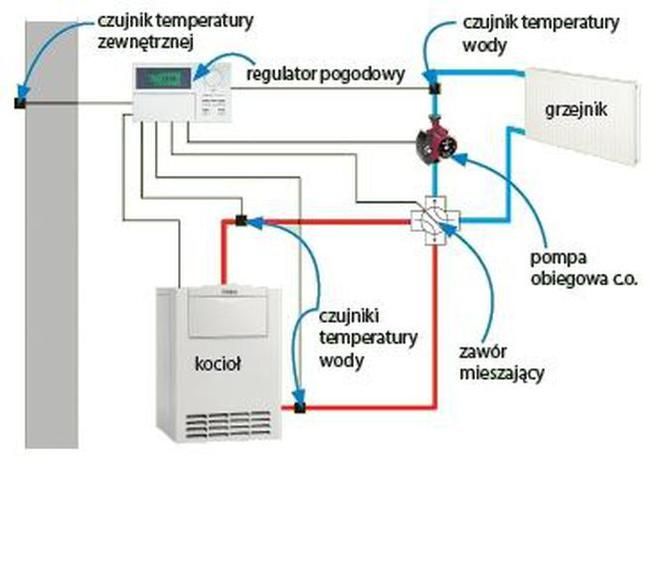

Для этого используются погодные регуляторы, оснащенные датчиками температуры, которые размещаются вне дома. Реакция автоматики на изменение потребности в тепле происходит тогда раньше, чем в случае управления комнатным термостатом, потому что она работает только тогда, когда в результате изменения внешних условий температура в помещении изменяется. До того, как сигнал от комнатного термостата вызовет изменение в работе котла, комнатная температура продолжает изменяться в течение некоторого времени. Это затрудняет поддержание постоянной температуры, особенно в случае напольного отопления, который характеризуется высокой тепловой инерцией. Поэтому рекомендуется использовать погодные регуляторы, особенно для таких установок и для установок, работающих на тепловых насосах (также реагирующих относительно медленно).
