Выбор конкретного строительного решения может быть продиктован экономическими соображениями, скоростью выполняемых работ, а также эстетическим эффектом, который мы хотим получить на чердаке.

Сплошная ферма крыши. Как сочетать деревянные элементы?

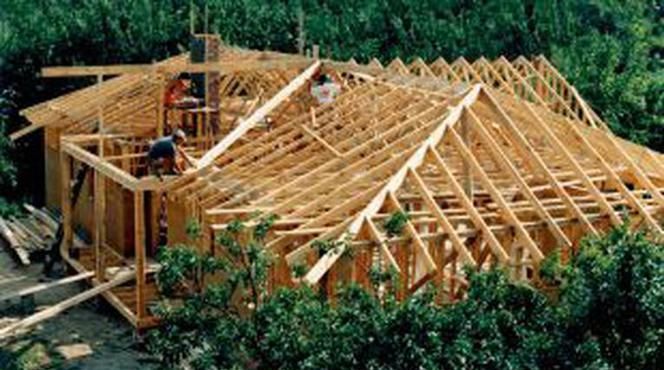

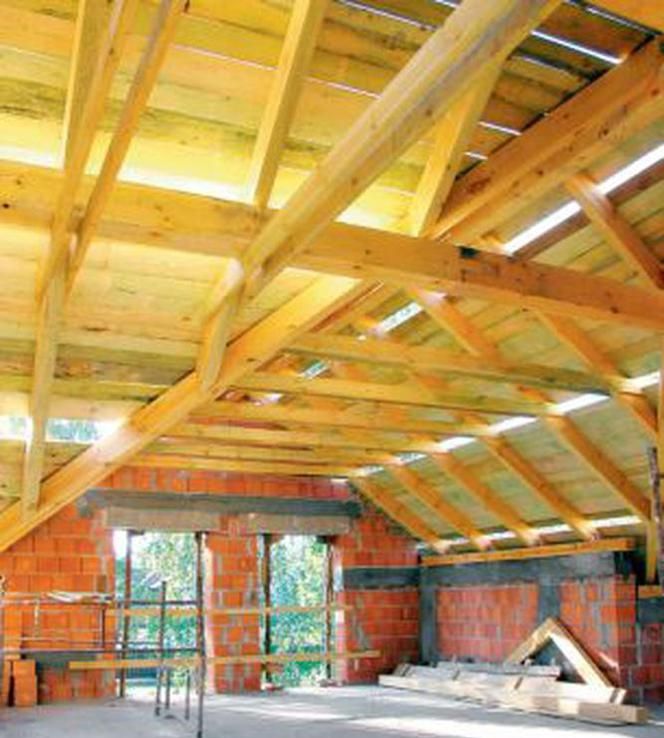

Плечи крыши несут вес кровли и обязательство терпеть неприятности природы - порывистый ветер и снег. Следовательно, он должен быть очень прочным - и это в значительной степени зависит от прочных соединений его отдельных элементов и типа древесины, из которой он изготовлен. Фермы в наших климатических условиях построены из хвойных пород дерева, в первую очередь сосны и ели . Это материалы с самой высокой прочностью на сжатие, изгиб и сдвиг. Чтобы создать конструкцию фермы крыши, ее отдельные элементы должны быть соединены вместе - чаще всего стропила, пряжа, прогоны, а также щипцы, мечи, палки . Поэтому дерево должно быть соединено как по длине, так и под определенным углом. Вы можете подойти к этой задаче двумя способами: первый - проверенный, традиционный, хотя и неэффективный, а второй - новый, легкий и более экономичный.

Старые добрые способы

Конструкция фермы крыши была соединена на протяжении веков с помощью традиционных столярных соединений . Столярные соединения состоят из различных выемок в деревянных элементах, соединяемых вместе. Части фермы связаны различными способами, например, на шипе, прямой складке или выемке . Отдельные соединения требуют очень высокой точности, поскольку каждое из них снижает прочность элементов примерно на 20-30%. Кроме того, вырезы в квадратной древесине не могут быть глубже 1/3 высоты профиля, чтобы не слишком ослаблять ферменный элемент. Столярные соединения часто дополнительно укрепляются деревянными дюбелями или шурупами . Деревянные дюбели используются там, где конструкция может подвергаться коррозии стали, поэтому нельзя использовать винты или гвозди. Колышки должны быть изготовлены из здоровой безузловой древесины и иметь диаметр 10-50 мм. Традиционные столярные соединения также клеятся. Благодаря этому конструкция не ослабляется вырезами или соединительными элементами, а отдельные ее части прилипают друг к другу по всей поверхности.

Фермы крыши Объединение элементов

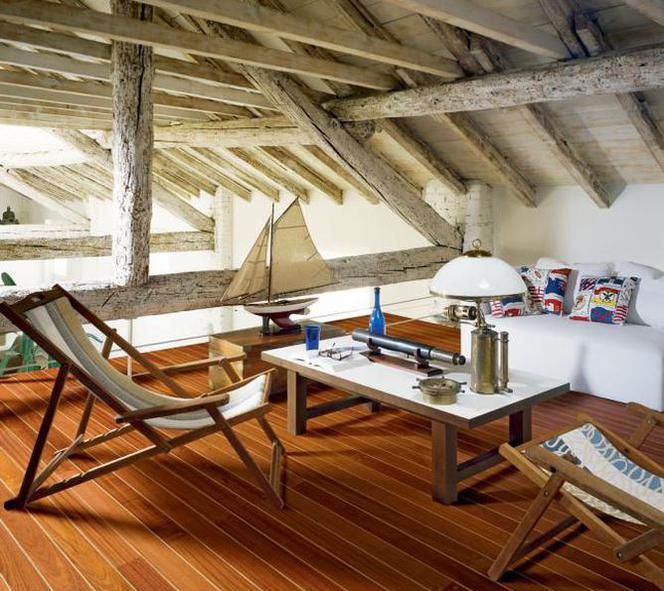

Строительство фермы традиционным способом - использование столярных соединений требует поиска хорошего специалиста. Чтобы установить каждое соединение, вам нужно не только много знаний, но также точность и опыт в этой области. Этот метод строительства конструкции крыши также занимает много времени - отдельные элементы должны быть вырезаны и адаптированы к другим. Недостатком изготовления традиционных столярных соединений является также тот факт, что следует использовать гораздо больше древесины, чем в случае фермы, соединенной с современными металлическими крепежными элементами . В этом случае поперечные сечения должны быть достаточно большими, чтобы компенсировать потери, связанные с ослаблением элементов, путем создания соответствующих канавок . Это решение незаменимо, однако, если мы хотим получить деревенский мансардный климат - видимые элементы конструкции крыши и соединяющие их традиционные винты подчеркнут естественный характер помещений под крышей. Такая традиционная улучшенная ферма, создающая атмосферу старого чердака, также может быть целенаправленным элементом, контрастирующим с его современным оборудованием в модном эклектичном интерьере.

Металлические соединители

Уже более десятка лет в Польше металлические крепления для фермы пользуются большой популярностью, что облегчает и ускоряет работу на строительной площадке, а иногда и снижает стоимость строительства кровли . Крепежные элементы - это элементы, используемые для передачи сил от одного элемента к другому. Их задача - соединить два или более деревянных элемента вместе и объединить отдельные или сложные элементы в конструкции . Крепежные элементы могут быть полностью невидимыми (во время установки они погружаются в дерево, например, болты или кольца ) или могут быть видимыми - прикрепленными непосредственно к поверхности элементов (например, перфорированные или шипованные пластины ). В первом случае (невидимые крепежные элементы) легче получить вид фермы, подобный эффекту красивых изделий кустарного промысла, то есть традиционной конструкции с плотницкими соединениями, во втором лучше считаться с полным укрытием деревянных элементов .

Pins. Эти крепежные детали часто используются в стропильных фермах из-за возможности соединительных элементов, в которых действуют большие усилия. Штифты изготовлены из катаной углеродистой стали . Это стержни с круглым поперечным сечением и диаметром 10-24 мм, концы которых следует шлифовать, чтобы они не разрезали древесину. Диаметр штифта должен быть не менее 1 / 20-1 / 30 от его длины, а длина, превышающая общую ширину соединяемых элементов, на 10-20 мм. Требования к расположению и сверлению отверстий под болты идентичны требованиям для болтов.

Зубчатые кольца. Это крепежные детали, как правило, изготовленные из стального листа толщиной от 0, 9 до 1, 8 мм, края которого вырезаются, а затем сгибаются попеременно ( двухсторонние кольца ) или односторонние ( односторонние кольца ). Последние используются, когда в соединении присутствует стальная пластина (соединения сталь-дерево ), а двухсторонние кольца предназначены для прямого соединения деревянных элементов (соединения дерево-дерево ). Зубчатые кольца могут быть круглыми, овальными или прямоугольными. Иногда также используются кольца с толщиной пластины около 3 мм с шипами на обеих сторонах ( кольца Гека ). Зубчатые кольца вдавливаются в древесину, не делая предварительно углубления или углубления. Шипы, зубья и изгибы, вдавленные в древесину, вместе имеют большую площадь поверхности, что позволяет передавать соответствующие нагрузки. При выполнении соединения считается, что вставки утоплены одинаково в обоих соединенных элементах. Поэтому древесина с такой же твердостью используется и без сучков на стыках.

Зубья и изгибы должны быть заточены так, чтобы они не давили дерево, а резали их. Вставки прессуются равномерно по всей конструкции и прессуются с помощью прессов (таким образом, невозможно выполнить такие соединения непосредственно на строительной площадке) или с помощью винтов с шайбами .
Перфорированные (гвоздевые) пластины. Они изготовлены из оцинкованного стального листа толщиной 0, 8-2 мм. Они имеют предварительно вырезанные круглые или овальные отверстия для ногтей. Размер плиток, а также количество и расположение гвоздей, которые необходимо вбить, рассчитаны в проекте так, чтобы соединение имело оптимальную прочность . Рифленые или крутильные гвозди подходят для таких соединений - они менее подвержены разрыву, чем обычные гладкие. Перфорированные соединители могут иметь форму пластин для соединения элементов в одной плоскости или углов для соединения квадратных балок, которые должны быть соединены под определенным углом. При выполнении соединений ферменных элементов таким способом важно, чтобы толщина деревянных элементов была не менее 5 см, а диаметр гвоздей должен быть не менее 4 мм, а их длина должна составлять 40 мм. Следует также помнить, что соединение должно быть выполнено с высокой точностью, но это означает, что не допускается оставлять зазор в несколько миллиметров между элементами.

Колючие тарелки. Они изготавливаются аналогично гвоздевым пластинам из оцинкованного стального листа толщиной 1-2 мм, нескольких размеров и высотой шипов от 8 до 20 мм. Размер и точное расположение плиток определяются индивидуально в конструкции фермы - ее составляющих . Шипы эквивалентны нескольким рядам гвоздей - на пластину площадью 100 см² приходится 140 шипов. Большое количество шипов на плитках означает, что незначительные незначительные дефекты древесины оказывают меньшее влияние на ослабление структуры. Использование этих плиток избавляет от необходимости забивать сотни гвоздей, так что это еще один шаг к оптимизации работы по сравнению с перфорированными плитками. К сожалению, ногтевые пластины, как зубчатые кольца, вдавливаются в дерево с помощью специального пресса на заводе по изготовлению. Взамен мы получаем явно солидную, иногда более дешевую, хотя и не всегда хорошо выглядящую заводскую подвеску .

Подробную информацию и схемы, касающиеся строительства фермы, можно найти в ноябрьском выпуске «Построй дом». Мы также пишем о том, как обезопасить ферму, чтобы она была устойчива к влаге, грибкам, вредителям и огню.
