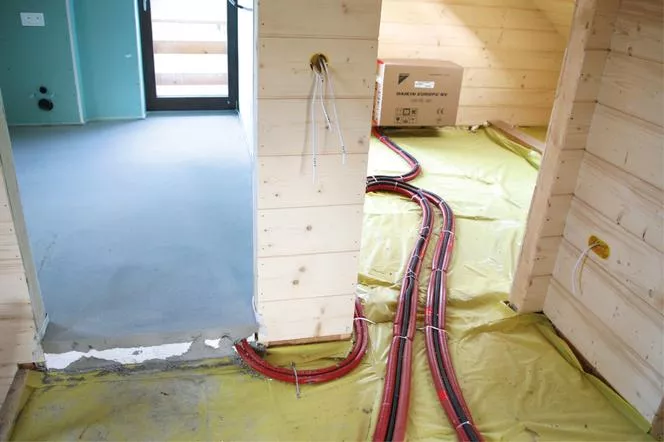

Установка радиатора: инструкция. В установке водяного центрального отопления радиаторы подключаются к установке, проложенной в бороздах стен или в слоях пола.

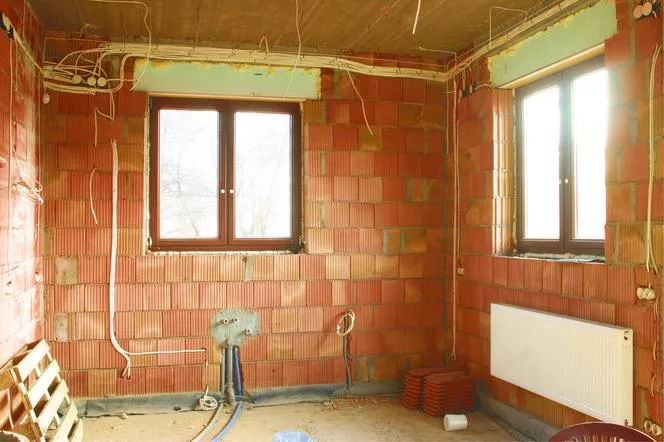

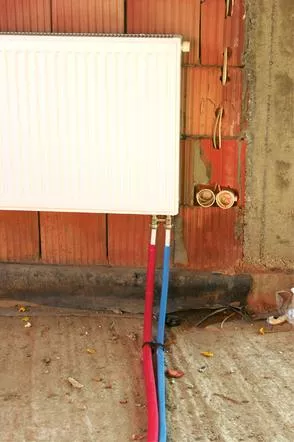

Подающая и обратная трубы после подведения к радиатору выводятся из пола или из стены за радиатором. Стоит оставить чуть более длинные участки (их можно будет обрезать до нужной длины после навешивания радиатора) и заглушить их пластиковыми заглушками, чтобы при отделочных работах в них не попала грязь. Радиатор не может быть установлен сразу. Перед этим придется отделывать стену, потому что, когда на ней будет висеть радиатор, сделать это уже будет нельзя.

Радиатор приобретается вместе с элементами, необходимыми для его крепления – обычно к керамическим стенам. Это угловые или рельсовые стропы и дюбеля. Другие аксессуары необходимы для перегородок из ячеистого бетона или каркасного бетона и должны приобретаться отдельно.

Установка стальных панельных радиаторов

Стальные панельные радиаторы имеют четыре патрубка по бокам. Два используются для подключения к установке, проложенной традиционным способом в стене или сверху, третий имеет вентиляционное отверстие, а четвертый имеет заводскую герметизацию. Модели радиаторов со встроенным узлом подключения (обозначаются буквой V или CV) могут подключаться непосредственно к монтажной разводке с пола. Для подключения к установке, идущей от стены за радиатором, требуется дополнительная арматура.

Однопанельные радиаторы с нижним подключением стандартно изготавливаются правыми (с присоединительными патрубками справа от радиатора) или левыми (с присоединительными патрубками слева).

Благодаря так называемым подкосным держателям двух- или трехпанельный радиатор с боковым подключением становится универсальным и может подключаться к установке с правой или левой стороны.

Трехпанельные радиаторы имеют подход, расположенный несимметрично по отношению к толщине. Чтобы сохранить одинаковое расстояние между лицевой панелью радиаторов и стеной, для правых радиаторов необходимо подготовить ответвления разной длины, чем для левых.

Также доступны радиаторы с центральным подключением. У них также есть клапанная вставка, для которой вам нужно купить только головку.

Радиаторы длиной более 2 м или с отношением длины к высоте более 4:1 следует подключать к системе в так называемом перекрестном соединении (подвод к верхнему разъему с одной стороны отопителя, вернуться к нижнему разъему с противоположной стороны) чтобы они равномерно прогрелись.

Установка алюминиевого радиатора

Алюминиевые радиаторы состоят из элементов (элементов).Элементы скручиваются между собой (обычно десять), поэтому их количество можно легко увеличить или уменьшить, хотя лучше не делать это самостоятельно, а сразу заказывать радиаторы с необходимым количеством секций. Отключение и повторное подключение модулей может привести к их повреждению и вскрытию.

Радиаторы имеют соединительные патрубки сбоку вверху (подача) и внизу (обратка) или внизу. Нижнее соединение может быть правым или левым, прямым или угловым. Правильный выбор варианта позволяет легко монтировать радиатор к установке, независимо от того, как он выведен из стены.

Подключение радиатора снизу - как это сделать>

В местах контакта радиатора с элементами установки (трубами, арматурой) из других металлов, особенно из меди, рекомендуется размещать тефлоновые прокладки для предотвращения образования очагов электрохимической коррозии на стыке двух металлы. В медные установки их лучше не устанавливать, хотя производители допускают такую возможность.

Установка радиатора-лестницы

Лестничные радиаторы устанавливаются аналогично панельным или секционным радиаторам. Вертикальные коллекторы этих радиаторов заканчиваются четырьмя патрубками. Два из них предназначены для подключения к системе центрального отопления, третий вкручивается в вентиляционное отверстие, а четвертый оснащен заглушкой. Для максимального КПД радиатора трубы подачи и обратки не должны подключаться к одному и тому же коллектору. Подключение к двум нижним патрубкам снизит мощность радиатора примерно на 10% по сравнению с каталожным значением.

См. также:

Прокачка радиаторов - пошаговая инструкция>

Для соединения радиатора с установкой можно использовать штуцерный клапан (с погружной трубой). Тогда трубы подачи и обратки можно вывести из стены за радиатор рядом друг с другом. В некоторых радиаторах подключение расположено по центру нижнего горизонтального коллектора.

Радиаторы-лестницы могут иметь заводской термостатический вентиль и тогда для него нужно просто купить головку. Однако на большинстве радиаторов такого клапана нет, поэтому его нужно купить и вкрутить в один из четырех разъемов радиатора.
