Показываем, как установить фотоэлектрическую установку на плоской крыше и на что обратить особое внимание.
Эффективность фотоэлектрической установки во многом зависит от того, как она смонтирована. Важно направление света и угол, под которым солнечные лучи будут падать на панели. Оптимальное положение - лицом на юг, а лучший угол наклона солнечных панелей - 30-40oНо также и с юго-западной или юго-восточной ориентацией и наклоном 25 -55o выход энергии очень хороший - 90-95% от максимума.
Многие инвесторы хотят установить фотоэлектрические панели на плоской крыше.Таковыми считаются крыши с углом наклона менее 20oМногие плоские крыши имеют угол наклона менее 10o. что панели будут закреплены круче - в лучшем положении за счет количества получаемой энергии.
Содержание
- Преимущества установки солнечных батарей на плоской крыше
- Расстояние между панелями на плоской крыше
- Проблемы с установкой фотогальваники на плоской крыше
- Фотогальваника на плоской герметичной крыше
- Конструкция, прикрепленная к плоской крыше
- Загруженная структура
Преимущества установки солнечных батарей на плоской крыше
Плоская крыша предлагает большие возможности для использования фотогальваники. Учитывая, что для установки панелей максимальной мощностью 1 кВт требуется 6,5-7 м2 площади, плоская крыша на наших домах размерами 10 х 10 м позволяет достаточно свободно разместить установку мощностью до 10 кВт.Если вокруг здания нет высоких деревьев или других объектов, которые могли бы затенять крышу, панели можно разместить на ней в оптимальном расположении – лицом на юг.
Расстояние между панелями на плоской крыше

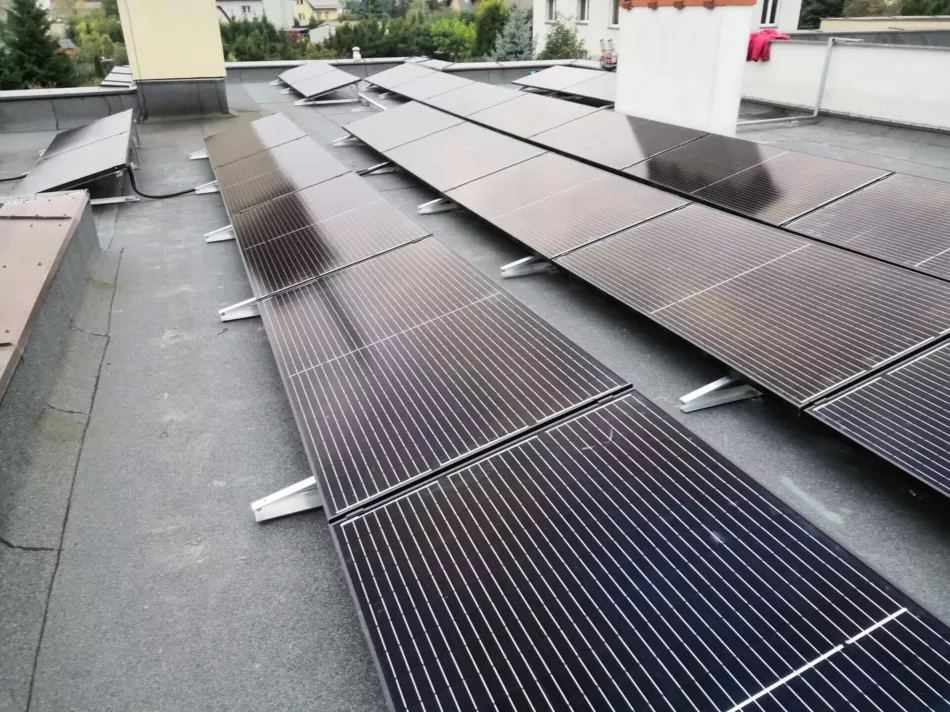

Так же, как и при установке фотоэлектрических панелей на землю, важно, чтобы ряды были расположены правильно, чтобы панели впереди не затмевали те, что позади них. Панели можно располагать рядами в вертикальном или горизонтальном положении (с соответствующим наклоном их плоскости), в зависимости от свободного места.
Проблемы с установкой фотогальваники на плоской крыше
Установку панелей на плоской кровле следует производить так, чтобы сохранить:
- плотность гидроизоляции кровли,
- прочность крепления несущей конструкции.
Каждая система крепления имеет свои ограничения. Производители указывают конкретные решения для крыш с уклоном до 5oили для крыш до 10o..

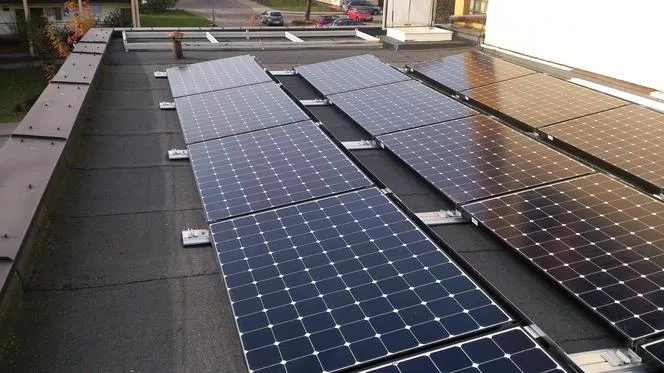

Фотогальваника на плоской герметичной крыше
Плоские крыши чаще всего изготавливаются таким образом, что сверху находится рубероид (или EPDM-мембрана), который также служит гидроизоляцией. Несущая конструкция должна быть закреплена на крыше, чтобы предотвратить сдувание панелей ветром.
Конструкция, прикрепленная к плоской крыше
Это связано с необходимостью пробивки гидроизоляционного слоя, а также глубокой анкеровки монтажных элементов, так как бетонный слой плоской кровли может иметь сверху еще и теплоизоляцию.
Фотоэлектрические модули (панели): конструкция и виды>
Для крепления конструкции к плоской крыше используются винты, болты и штифты. Через гидроизоляционный слой легко провести любые элементы. Заделать такие проходы однозначно сложнее. Это требует использования гибких материалов, ведь конструкция под фотоэлектрическими панелями будет работать под воздействием ветра.А это может привести к поломке. Из-за таких сложностей от этого способа монтажа фотоэлектрических установок на плоских крышах отказываются.

Загруженная структура

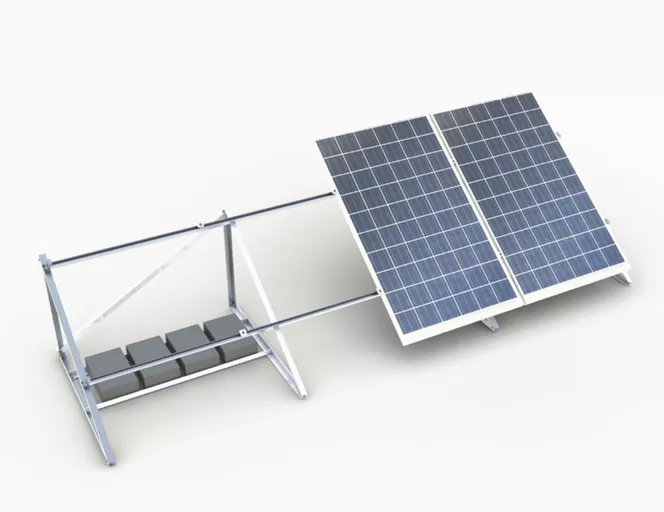

Решением этой проблемы является использование балластных конструкций. Подконструкция для панелей, позволяющая устанавливать их под нужным углом, нагружается блоками или тяжелыми бетонными плитами. Очень часто для этой цели используют бетонные фундаментные блоки, вес которых достигает 25 кг за штуку. В зависимости от поставщика системы крепления солнечных панелей предлагаются различные решения.
Установка фотоэлектрических панелей - проверьте, на что обратить внимание>

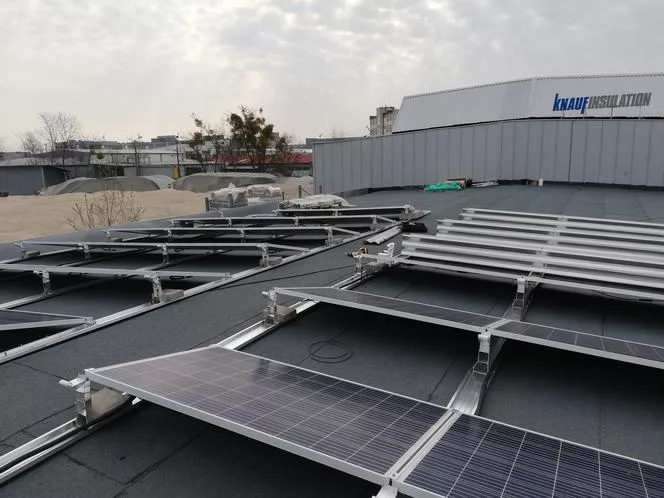

Это может быть несущая конструкция, в которой под каждую панель помещается каркас с размерами, адаптированными к размерам бетонных блоков. Его размер позволяет поместить туда 3-4 штуки. Фотогальванические панели также могут быть установлены на монтажных рейках.В балластных решениях элементы, опирающиеся на кровлю, имеют гибкие шайбы, например, резиновые, чтобы они не повреждали рубероид.

Важным аспектом, который следует учитывать при планировании такой реализации, является нагрузка на конструкцию крыши. Прежде чем приступить к этому, следует проконсультироваться с грузоподъемностью крыши с планируемым дополнительным балластом. Размер груза также должен соответствовать силе ветра в данном месте (Польша разделена на ветровые зоны).
