Расширительный бак необходим в системах под давлением. Имеет функцию безопасности. Как выбрать расширительный бак и как его установить?

В частных домах для защиты с помощью мембранного расширительного бака обычно требуется:

  • установка отопления, как радиаторного, так и теплого пола;
  • водопровод, особенно ГВС;
  • солнечная установка.

Каждая установка должна иметь индивидуальный расширительный бак, соответствующий ее рабочим параметрам.

Расширительный бак в системе центрального отопления и горячая вода

Большинство современных отопительных установок работают как насос, закрытый. Они требуют защиты от эффектов повышения давления и температуры теплоносителя в системе, которые вызывают изменения его объема и могут привести к неправильной работе системы отопления и даже к ее повреждению. Для этого, кроме всего прочего, необходим расширительный бак. Его задача поддерживать стабильное и безопасное давление в закрытой системе.

Расширительные баки также используются в системах горячего водоснабжения для поглощения объема воды, когда она нагревается в резервуаре для горячей воды для бытовых нужд. Если расширительный бак не установлен, увеличение объема воды вызовет повышение давления в системе и открытие предохранительного клапана при превышении установленного значения.

Иногда необходимость установки расширительного бака возникает из-за необходимости повысить и стабилизировать давление воды в системе водоснабжения, например, когда точки сбора расположены в конце водопровода и есть опасение, что давление в самом дальнем и самом высоком ресивере будет недостаточным.Затем он работает с насосом гидрофора. Комплект гидрофора с мембранным расширительным баком также применяется при заборе воды из скважины и необходимости стабилизации давления и ограничения пусков насоса.

Конструкция расширительного бака

Расширительный бак – это закрытый расширительный бак, устанавливаемый в системах, работающих под давлением. Он оснащен гибкой мембраной (диафрагмой), разделяющей бак на две части:

  • один заполнен газом - это может быть инертный газ, такой как азот или сухой воздух;
  • второй - вода, возможно другая жидкость (например, смесь воды и гликоля в случае гелиоустановок).

В техническом паспорте конкретного расширительного бака вы найдете подробную информацию о том, какие вещества могут контактировать с устройством.

В газовой части образуется воздушная подушка, которая может в определенной степени изменять свой объем.

Проще говоря - если в результате изменения температуры и давления циркулирующей в системе среды ее объем увеличивается, то его берет на себя расширительный бак. Предварительное давление в расширительном баке устанавливается на заводе и при необходимости корректируется при сборке - изменения должны быть отмечены на заводской табличке агрегата.

Значение начального давления дается производителем для конкретного устройства и должно соответствовать рабочим параметрам установки.

Мембранный бак обычно изготавливается из стали с наружным защитным покрытием. Он оснащен газовым заправочным клапаном, а также подключением к водопроводу.

Как выбрать расширительный бак для вашей установки

Расширительные баки подбираются в зависимости от их назначения – типа установки, в которой они будут работать. Другие предназначены для отопительных установок и другие для ц.w.u. В каждой группе предлагаются расширительные баки различного объема – от нескольких до нескольких десятков, а иногда и нескольких сотен литров. Расширительные баки меньшего объема обычно выпускаются в подвесном исполнении, а большего - приспособлены для установки на ножках.

Каждая установка должна быть согласована с расширительным баком соответствующего размера и адаптирована к ее рабочим параметрам. Основным размером, необходимым для выбора расширительного бака, является емкость бака и давление открытия предохранительного клапана. Для малой отопительной установки в одноквартирном доме, где основой является поверхностное отопление, она должна быть больше, чем в случае, когда в установке только радиаторы (при том же давлении открытия предохранительного клапана).

Установка расширительного бака

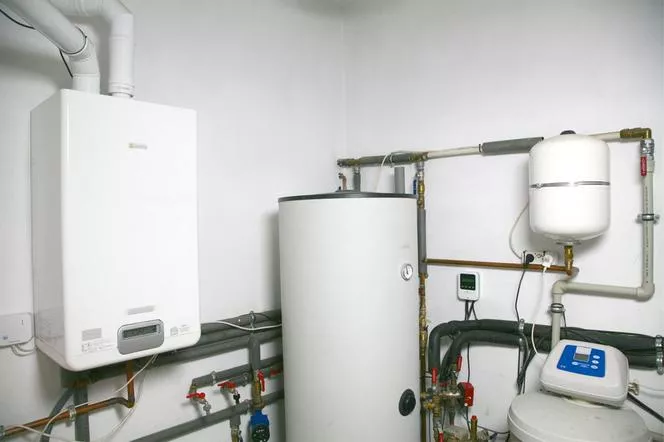

Расширительные баки устанавливаются в системах горячего водоснабжения, как правило, непосредственно в системе холодного водоснабжения перед накопительным баком c.горячей воды, а в системах отопления - на обратке к отопительному котлу или солнечному коллектору. Котлы малой мощности, предназначенные для небольших частных домов или квартир, могут иметь расширительный бак, установленный внутри корпуса на заводе.

Каждая закрытая система должна быть защищена предохранительным клапаном. На линии воды, подключенной к расширительному баку, должен быть предусмотрен запорный клапан с функцией слива, а в некоторых случаях (например, солнечные установки) рекомендуется установить охлаждающий бак.

Расширительный бак должен быть установлен таким образом, чтобы:

  • не подвергался заморозке;
  • возможность осмотра устройства со всех сторон, а также доступ к газозаправочной, запорной и выпускной арматуре со стороны воды;
  • легко читаемая информация на паспортной табличке;
  • удалось разобрать и заменить устройство.

Расширительные баки можно монтировать вертикально, а иногда и горизонтально с помощью креплений или прилагаемых ножек. Установка должна выдерживать не только вес самого сосуда, но и при максимальном наполнении. Внешние напряжения и вибрации не могут передаваться на расширительный бак, потому что он для этого не предназначен. Также должна быть возможность его опорожнения.

Цена расширительного бака

  • Расширительный бак для систем отопления

Для подвешивания расширительного бака центрального отопления объемом 5-8 л, максимальным рабочим давлением 8 бар и температурным диапазоном до +100oC мы заплатим 100-150 злотых. Мембранный сосуд большего размера, то есть 12-18 литров, стоит 100-185 злотых. Мембранный сосуд объемом 35 литров будет стоить 200-300 злотых, мы заплатим еще больше за стоячий мембранный сосуд аналогичного класса - около 430 злотых.

  • Расширительный бак для солнечных установок

Подвесной расширительный бак для гелиоустановки, емкостью 8 литров, максимальным рабочим давлением 10 бар, диапазоном допустимой температуры до +140°Сo C стоит более 180 злотых, а емкость 12 л - более 220 злотых.

  • Расширительный бак для установок горячего водоснабжения

Расширительный бак для горячей технической воды емкостью 2 л, максимальным рабочим давлением 10 бар и начальным давлением 3 бар, с температурным диапазоном до +100oC, стоит более 150 злотых, емкостью 5 литров - около 170 злотых, 8 литров - около 180 злотых.

В дополнение к расширительному баку иногда можно купить быстроразъемную муфту с обратным клапаном и так называемой группой безопасности, включающей в себя автоматический воздухоотводчик, предохранительный клапан и манометр.

Гарантия на расширительные баки предоставляется - в зависимости от производителя - на 2-5 лет. Условием предоставления гарантии является правильная установка в соответствии с инструкциями производителя и систематический, ежегодный осмотр и техническое обслуживание устройства.
