Правильная установка линейного трапа в ванной – залог комфортного купания и эффективной защиты ванной комнаты от затопления водой из душа.

Установка линейного трапа в ванной проще в новостройке. Элементы отвода от душевой поверхности (корпус с сифоном высотой не менее 70 мм и сливной трубой диаметром не менее 50 мм, уложенные с уклоном 1,5% в сторону канализационного стояка - 12-15 см. в сумме) должен располагаться ниже запланированного уровня пола в ванной комнате. В строящемся доме достаточно правильно спроектировать трассу канализации и толщину стяжки и других слоев пола, и даже если этого не сделать, эту ошибку легко исправить до того, как делать стяжку в ванной .Удобнее всего выполнить подключение канализации в полу по грунту до укладки плиты перекрытия. Все необходимые элементы для установки линейного водостока уместятся в слоях изоляции и бетона.

Установка линейного водостока в квартире или в реновируемом доме сложнее. В перекрытиях между этажами обычно не хватает места, поэтому необходимо сделать борозду для сифона и канализационного соединения, чтобы провести соединение глубже, чем планировалось изначально, и, возможно, еще больше уменьшить расстояние между душем и канализационным стояком.

Осторожная установка линейного водостока

Недостаточно купить хороший линейный сток. Его еще нужно правильно установить, а поверхность пола, с которой должна стекать вода, должна иметь правильную форму. По нормативу слив из душевого поддона может располагаться на расстоянии до 3 м от точки подключения к канализационному стояку.При такой длине захода разница высот между его началом и концом близка к 5 см.

Подъемы длиной более 3 м необходимо дополнительно оборудовать вентиляционным или аэрационным клапаном или увеличить его диаметр с 50 до 75 мм, а для этого требуется еще больше места.

После выполнения соединения на потолок укладываются два слоя жесткого полистирола общей толщиной 5 см или один слой не менее 3 см, а на них ПВХ-пленка. Деформационные швы следует делать вдоль стен толщиной 1 см.

Бетонная стяжка класса В25 толщиной примерно 5 см, уложенная на пленку, должна доходить до уровня сливного воротника и иметь уклоны в сторону него 2-3%.

Верхний край правильно установленного желоба должен быть примерно на 2 мм ниже уровня будущего пола.

Поверхности, контактирующие с водой, должны быть защищены влагозащитной изоляцией из жидких изоляционных материалов, а также уплотнительными матами и лентами.Ленты и маты наклеиваются в углах, где стены соприкасаются с полом и где проходят трубы, а также вокруг линейного водостока.

Подготовленную таким образом подложку дважды покрывают жидкой фольгой или изоляционной массой.

Пол необходимо отделать водостойким и нескользким материалом, а швы между элементами облицовки заполнить водостойкой, например, эпоксидной затиркой. Однако делать это следует не раньше, чем через 24 часа, необходимых для полного высыхания массы или запечатывающей фольги.

Установка линейного водостока: важные моменты

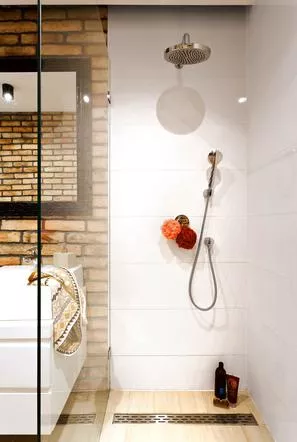

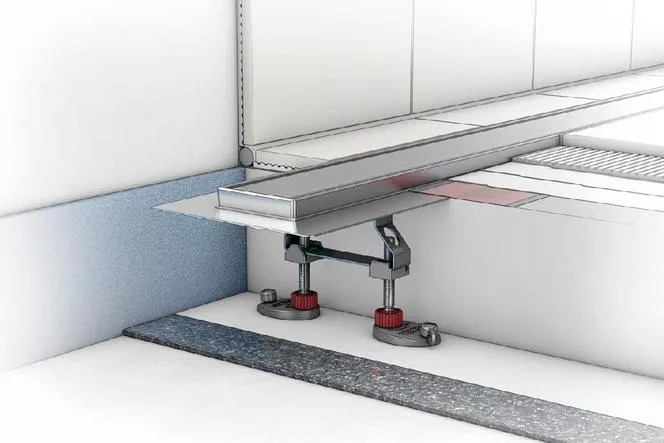

Длина линейного водосточного желоба адаптируется к размерам стороны кабины/душевой плоскости, вдоль которой он должен быть установлен. Линейный дренаж хорошо смотрится, если он короче его хотя бы на 10 см. Дно линейного оттока немного наклонено в сторону от прилива. Благодаря этому при идеально горизонтальной установке лотка вода беспрепятственно стекает в канализацию.Регулируемые ножки используются для выравнивания и установки высоты установки, соответствующей уровню пола ванной комнаты.

Два фланца, горизонтальный и вертикальный, в линейных желобах, установленных на краю стены, или только горизонтальный - в закрепленных на определенном расстоянии от нее - обеспечивают герметичность соединений. Сифон высотой от 65 до 160 мм и производительностью - в зависимости от конструкции гидрозатвора и диаметра линейного слива - примерно от 20 до примерно 72 л/мин (эти значения указаны производителями и относятся к чистым стоки), со съемным отстойником, располагаются в центре. В металлических лотках они неподвижные - перпендикулярно лотку или направлены вертикально вниз, в пластиковых - неподвижные или вращающиеся. Если сифон поворотный, подход можно сделать под любым углом. Так же, как и входы, каналы закрыты решеткой из нержавеющей стали, полированной или сатинированной, с отверстиями или крышкой для заполнения, с зазором вокруг нее.

Установка линейного водостока: шаг за шагом

  1. Для установки трапа с водосточной трубой, в отведенном месте, где будет установлен линейный трап, в слоях пола прорезаем канавку и формируем соответствующие уклоны.
  2. Далее устанавливаем слив с сифоном. Задаем его на глубине, учитывающей сохранение не менее 1,5% уклона в сторону линейного стока.
  3. Заполните все раствором. Лучше всего использовать готовый быстросохнущий и быстротвердеющий раствор для пола. Благодаря этому дальнейшие работы можно проводить через три дня.
  4. После высыхания раствора герметизируем пол и стенки поддона (желательно до потолка). Начинаем с приклеивания лент и фланцев в местах, чувствительных к протечкам, т.е. на линейном сливе, в углах, а также вокруг смесителя.
  5. Затем покрываем поверхность первым слоем гидроизоляции. Используйте кисть, чтобы нанести его. С его помощью тщательно втираем гидроизоляцию во все полости.
  6. Когда первый слой высохнет (время высыхания указано производителем гидроизоляции, обычно это несколько часов), наносим второй слой утеплителя. Можем сделать это валиком перпендикулярно первому слою.

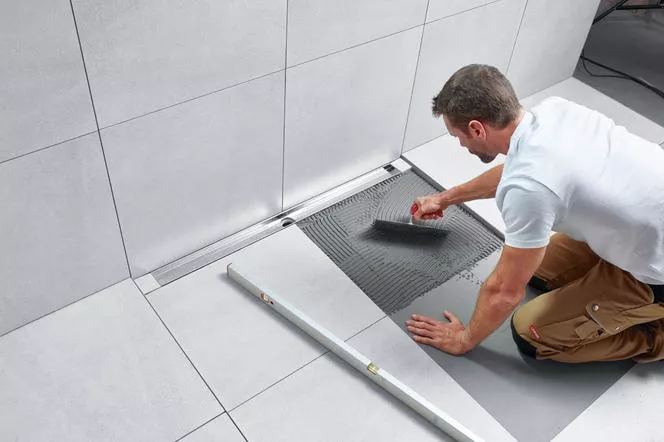

  7. На такую защищенную поверхность можно клеить плитку. Они должны выступать на 1-2 мм выше уровня верхнего края линейного водостока. Для затирки облицовки хорошо подходят эпоксидная и цементная затирки с молекулами серебра.

Последовательность описанных работ смотрите в фотогалерее ниже.

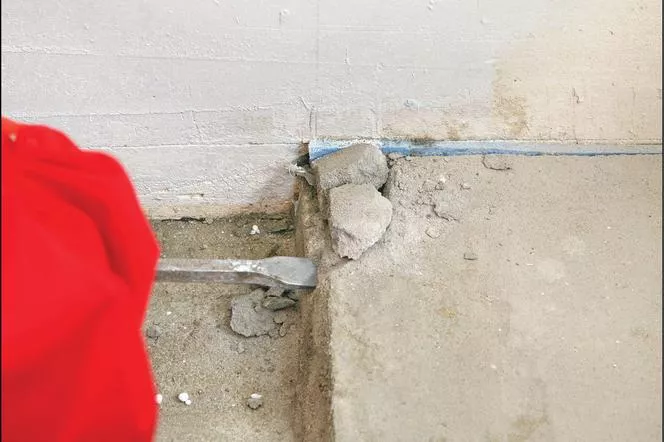

Проделываем паз в слоях пола в душевой, где будет установлен линейный трап и формируем соответствующие уклоны
