Объясняем, как оценить реальную эффективность солнечных батарей. Что означают символы STC и NOCT. Как их интерпретировать и будут ли панели с одинаковой мощностью всегда иметь одинаковые значения STC и NOCT?

При выборе отдельных компонентов для фотоэлектрической установки часто первым делом приходят на ум солнечные панели. При выборе фотоэлектрического модуля следует внимательно прочитать техпаспорт, в котором разъясняются наиболее важные вопросы, касающиеся продукта. Однако мы можем столкнуться с ярлыками, которые не понимаем. Например, символы STC и NOCT. Мы объясняем, что они означают.

Что означают аббревиатуры STC и NOCT

На большинстве каталожных карточек фотогальванических панелей мы часто видим как минимум две таблицы, одна из которых будет называться - электрические данные для STC, а другая - электрические данные для NOCT/NMOT.

Аббревиатура STC (Standard Test Conditions) означает, что электрические измерения данной фотоэлектрической панели проводились в стандартизированных лабораторных условиях, важнейшим из которых является интенсивность солнечного излучения на уровне 1000 Вт/м2 и температура фотоэлементов освещаемого модуля 25°С. Мощность фотоэлектрических панелей, указанная производителями в технических паспортах, обычно является мощностью в условиях STC. Несложно сделать вывод, что такие идеальные атмосферные условия трудно достичь на протяжении всего срока службы модуля, поэтому фотоэлектрическая панель редко будет работать с номинальной мощностью, указанной в условиях STC.

По этой причине производители фотоэлектрических панелей также проводят измерения в несколько менее благоприятных, но более реалистичных условиях, называемых NOCT (англ.Нормальная рабочая температура ячейки) или NMOT (номинальная рабочая температура модуля). Также измерения более точно отражают реальные условия эксплуатации фотоэлектрической установки и составляют соответственно 800 Вт/м2 интенсивности солнечного излучения и 20°С температуры окружающей среды. Параметры, определенные для условий NOCT, позволяют более или менее определить фактические условия эксплуатации фотоэлектрических панелей и приблизительные значения других параметров, т. е. номинальную мощность, номинальное напряжение питания или ток короткого замыкания. Значения перечисленных параметров всегда ниже при измерении в условиях NOCT, чем в условиях STC.

Две солнечные панели мощностью 370 Вт - это одно и то же?

Мы решили проверить, действительно ли мощность, предоставляемая производителем в условиях NOCT, всегда одинакова, предположив, что мы сравниваем две фотоэлектрические панели с теоретически одинаковой номинальной мощностью (в условиях STC), но с два разных производителя.

Для анализа использовалась фотоэлектрическая панель одного из крупнейших китайских производителей с номинальной мощностью в условиях СТК 370Вт. Для сравнения мы выбрали фотогальваническую панель от более мелкого норвежского производителя, у которого в техпаспорте изделия, в таблице с параметрами, измеренными в условиях STC, также записано значение 370Вт. Что получилось?

Мощность модуля от китайского производителя в условиях NOCT составила 276,3Вт, тогда как значение этого же параметра в условиях NOCT для модуля от норвежского бренда составило 282Вт. Разница составляет менее 2%, но за весь срок службы, который оба производителя оценивают как минимум в 25 лет, эта небольшая разница может стать более существенной, особенно если обратить внимание на то, что эта разница в 2% придется на один модуль, а их обычно около дюжины в инсталляции.

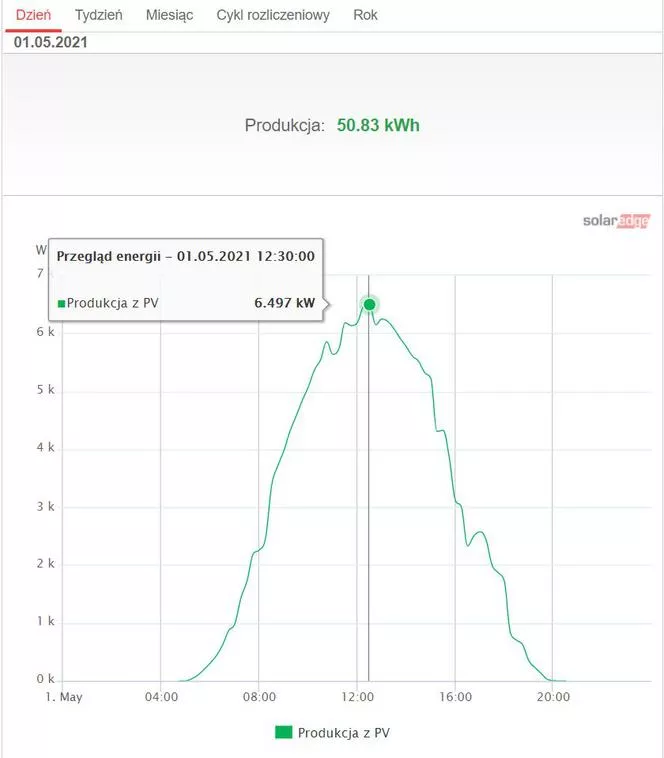

Также стоит обратить внимание на то, насколько значение мощности, приведенное в лабораторных условиях, может отличаться от значения в реальных условиях.В обсуждаемых примерах разница составляет 34% и 32% для китайского и норвежского модулей соответственно. Принимая это во внимание, не следует ожидать, что фотогальваническая установка общей мощностью, например, 7 кВтп достигнет пикового значения, указанного в условиях STC, в солнечные дни. Даже в самых благоприятных условиях, которые преобладают в весенне-летний сезон, мы редко увидим, как наша фотоэлектрическая установка работает на максимальной мощности. Это видно на графике ниже, где установка мощностью 7,3 кВт в солнечный весенний день не достигает максимального суммарного значения всех модулей, использованных для построения системы.

Производительность солнечных панелей: когда обращать внимание на условия STC?

Хотя значения отдельных параметров, приведенные в условиях СТК, на самом деле труднодостижимы, именно эти условия следует соблюдать при выборе фотоэлектрических панелей.Есть несколько причин. Во-первых, фотоэлектрическая установка в летние месяцы может приближаться к условиям STC, т.е. производить больше энергии, чем говорят условия NOCT. Если бы мы ориентировались на значения NOCT при планировании фотоэлектрической установки, то могло бы оказаться, что наша установка перегабаритна на несколько десятков процентов и мы не сможем потреблять всю произведенную энергию в заданный период. Вторая причина заключается в том, что при сообщении вашей фотоэлектрической установки в Энергокомпанию в документации на подключение необходимо указать номинальную мощность фотоэлектрического модуля (мощность в условиях СТК). Это важно, потому что общая мощность фотоэлектрических модулей на крыше нашего дома не может превышать значение мощности подключения для нашего домашнего/корпоративного счетчика электроэнергии.

Знание различий между измерениями STC и NOCT полезно. При теоретическом сравнении двух фотоэлектрических панелей с одинаковой номинальной мощностью в условиях STC также стоит сравнивать значение этой мощности, приведенное в условиях NOCT, поскольку иногда разница в этих значениях может означать большую потерю или выигрыш электроэнергии по сравнению с весь срок службы фотоэлектрической установки.
