Нет проблем со строительством системных дымоходов. Это сделает либо команда, обученная производителем, либо обычная строительная бригада, использующая инструкции, прилагаемые к системе.

Дымоходные системы защищены от ошибок, просты и быстры в установке. Узнайте, как устроена система дымоходов - дымовые газы и вентиляция? Какие возможности дают дымоходные системы? Проверьте, что вы должны знать о готовых дымоходах и вентиляционных каналах, прежде чем покупать их.

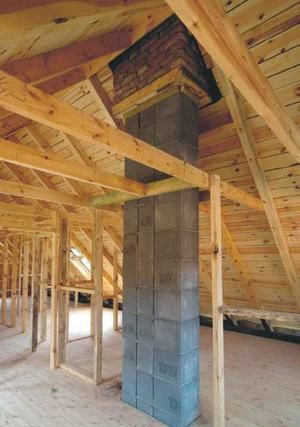

Дымоходные системы. Строительство дымохода и вентиляционной трубы

Вся система дымоходов заказывается в одной компании. Таким образом, вы можете быть уверены, что отдельные элементы будут совпадать. Благодаря этому строительство такой дымоходной трубы займет гораздо меньше традиционной. У исполнителей не будет возможности импровизировать и внедрять собственные, не всегда выгодные решения. Вы также можете рассчитывать на техническую поддержку и гарантию до 30 лет. Важным преимуществом дымоходных систем является то, что они занимают меньше места в помещении, чем дымоходы с каменным кожухом. К сожалению, они могут быть дороже, чем традиционные кирпичные дымоходы со стальной или керамической вставкой.

Основные элементы дымоходной системы

Система дымоходов состоит из двух основных элементов:

  1. облицовка дымохода, то есть трубы для выхлопных газов,
  2. кожух дымохода, то есть блоки, внутри которых находится вкладыш.

Лайнер дымохода

Вставка монтируется из керамогранита или шамотных труб диаметром 12-30 см и длиной 66 или 133 см, которые имеют внутреннюю остекленную поверхность. Их поперечное сечение может быть круглым или близким к квадратному. Они устойчивы к кислотам, содержащимся в выхлопных газах, и выдерживают очень высокие температуры. Эти керамические разновидности также имеют преимущество аккумулирования тепла. Таким образом, они стабилизируют температуру выхлопных газов, что положительно влияет на тягу в дымоходе. Изостатические прессованные шамотные трубы считаются лучшими (под давлением). Трубы перекрываются и герметизируются кислотостойкой замазкой. Его слой должен быть толщиной 7 мм.

Дымоход

Оболочка в системе дымоходов в основном изготавливается из керамзитобетонных блоков. Вам не нужно ограждать их. Для вставок, требующих изоляции, рекомендуются керамзитовые блоки с вертикальными каналами вокруг отверстия для вставки. Они позволяют вентиляцию теплоизоляции. Благодаря им шерсть высыхает, не промокает и не теряет теплозащитных свойств. В продаже также есть система, которая вместо корпуса из керамзита представляет собой корпус из керамического блока.

Аксессуары для системных дымоходов

Помимо корпуса и вставки, вы также заказываете комплект необходимых аксессуаров. Это так называемый базовый пакет. Отдельные производители включают в себя различные продукты. В основном это:

  • Теплоизоляция - в основном используется в универсальных дымоходах, а иногда и для твердотопливных котлов и каминов. Это коврик из минеральной ваты. Защищает от охлаждения дымохода, что уменьшает тягу;
  • соединительная труба (тройник) - используется для соединения вкладыша с дымоходом, то есть трубой, соединяющей дымоход с котлом или камином;
  • лицевая панель из минеральной ваты - необходима для теплоизоляции дымохода с вкладышем дымохода;
  • блок с отверстием для соединительной трубы - это блок с боковым отверстием, в котором может быть установлена соединительная труба;
  • очистка трубы - имеет отверстие для проверки и обслуживания вкладыша;
  • Конденсат сточных вод и керамический фитинг Конденсат сточных вод - это элементы, через которые конденсат может сливаться из облицовки дымохода. Фитинг наносится на участок трубы с помощью кислотостойкой замазки;
  • Смотровая дверь - они расположены примерно на 40 см ниже впускного отверстия дымохода. Они позволяют проводить ремонт и техническое обслуживание дымохода;
  • решетка вентилятора - защищает воздухозаборник, который вентилирует дымоход;
  • дистанционные ободки - необходимы для удаления дымовых газов из котлов с закрытой камерой сгорания. В таких котлах требуется пустое пространство между вкладышем и корпусом, а обода позволяют его получить. Они размещаются каждые 1 м;
  • Головка с впускными отверстиями - это элемент дымоходов, используемый для котлов с закрытой камерой сгорания. Через головку воздух попадает в пространство между вставкой и корпусом. Он крепится четырьмя резьбовыми стержнями, которые доходят до трех блоков вниз и вставляются в отверстия, подготовленные на заводе;
  • манжеты для герметизации трубных соединений - используются в дымоходах дымовых газов;
  • бетонный колпак дымохода - крепится сверху дымохода цементно-известковым раствором;
  • конус - это конец вставки;
  • уплотнительная замазка - используется для соединения труб шамота вместе.

Дополнительные элементы, которые можно приобрести в качестве дополнительного дополнения к системе:

  • заглушки дымохода - они размещаются в конце вставки для улучшения тяги в дымоходе;
  • заполненный бетоном блок - это основа дымохода. Он установлен на толстый слой раствора. Это помогает выровнять это;
  • железобетонная опора настенного настила - это элемент, установленный возле дымохода, ниже плоскости ската крыши. На кронштейне можно сделать кирпичную стенку корпуса вставки, чтобы часть дымохода, выступающая над крышей, выглядела красиво.

Проверь себя! Дымоходы для начинающих - Викторина

Дымоходная система с вентиляцией отвеса

Дымоходы системы доступны в версиях с одним, двумя или несколькими вентиляционными каналами. При кладке также возводится кожух дымохода из керамзитобетонных блоков, вентиляционные стояки. В последнее время также доступны дымоходные системы с вентиляционными стояками. Ничего особенного не было бы, если бы не тот факт, что эти каналы изолированы изнутри слоем пенобетона толщиной 2 см. Утепление улучшает тягу в вентиляционных каналах.

Двухфункциональная система дымоходов

Некоторые компании предлагают двойные дымоходы. Это два соединенных стояка дымохода, с отдельными вставками, но в одном корпусе. Один картридж будет собирать дымовые газы из камина, а другой - из котла, например, для жидкого топлива. Это очень практичное решение. Обе трубы сгруппированы в одну вертикаль и в одном месте ведут над крышей. Также можно подключить котел с закрытой камерой сгорания к универсальному дымоходу или дымоход к котлам на жидком топливе. Затем вам нужно выбрать систему с одним или несколькими вентиляционными секциями. Один из стояков будет подавать воздух в котел. Конечно, он должен быть подключен к котлу с помощью специального воздушного шланга.

Смотрите также, как избежать ошибок при строительстве дымохода
