Использование двух поперечных теплообменников - не самый дешевый, но эффективный метод повышения эффективности рекуперации тепла.
Оздоровление в сочетании с хорошей теплоизоляцией дома позволяет снизить расходы на отопление, а также повысить комфортность обогрева. Проверьте, какие типы обменников и что они характеризуют.
Выбор рекуператора. Каковы типы и особенности обменников?
Здания становятся лучше изолированными, и потери тепла через перегородки невелики, но потребность в воздухообмене внутри не меняется. В результате в новых домах более половины потребности в энергии для отопления может быть связано с тем, что зимой из них удаляется теплый воздух, а на его место втекает холодная вода, которую необходимо нагревать. Роль энергосберегающей вентиляции в стремлении уменьшить счета за отопление не менее важна, чем функция толстых слоев утепления внешних перегородок или окон из многокамерных профилей с тройным остеклением.

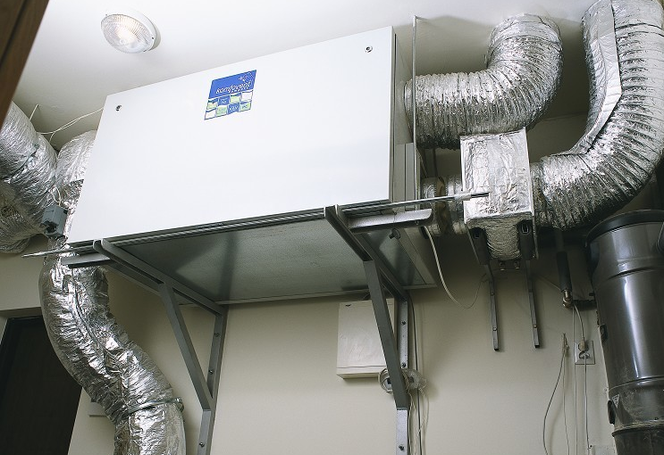

Поэтому в домах, определяемых как энергосберегающие, используется механическая вентиляция с рекуперацией тепла. Система основана на установке приточно-вытяжной вентиляции с двумя вентиляторами. Один втягивает воздух снаружи через воздухозаборник и закачивает его в помещения через сеть воздуховодов. Второй отвечает за удаление воздуха через вытяжные каналы - выталкивает их через так называемую пусковую установку. В вентиляционном блоке установлен теплообменник, в котором отработанный воздух из помещений нагревает приточный воздух, хотя их потоки не смешиваются. Поскольку устройство используется для восстановления энергии, его называли рекуператором (на латыни рекуперация означает восстановление).
Типы обменников - перекрестный обменник
В небольших кондиционерах для домов на одну семью наиболее популярны теплообменники с противотоком и противотоком. Krzyżowa изготавливается из металлических (хорошо проводящих) или пластиковых (более дешевых, более легких, неагрессивных) панелей, расположенных рядом друг с другом, но профилированных таким образом, что между ними остаются узкие зазоры. Холодный воздух течет через половину из них, а теплый воздух через другую половину (каждый второй промежуток). Направления потоков обоих воздушных потоков перпендикулярны друг другу.
Тепло, проникающее через стенки теплообменника, вызывает выравнивание их температуры. Однако это не означает, что в результате теплообмена между воздушными потоками с температурой, например, 0 и 20 o C, из рекуператора будут вытекать два потока с температурой 10 o C. себя в том же направлении. Максимальная температурная эффективность такого теплообменника составляет 50%. Поэтому более выгодно использовать теплообменники с поперечным потоком в вентиляционных системах. Эффективность такого устройства может превышать 60%, поскольку потоки воздуха, проходящие через него, перпендикулярны друг другу. Затем происходит также теплообмен между той частью свежего воздуха, которая уже предварительно нагрета, и теплым воздухом, который поступает только в теплообменник. Благодаря этому нагретый воздух, выходящий из теплообменника, может иметь более высокую температуру, чем охлажденный.
Противоточные теплообменники
Противоточные теплообменники, построенные из множества смежных, параллельных, узких каналов, еще более совершенны. Через каждую секунду протекает холодный воздух, а через соседний - теплый воздух, за исключением того, что направление нагретого воздуха противоположно направлению охлажденного воздуха. В конце пути через теплообменник весь поток нагретого воздуха получает тепло от всего потока теплого воздуха, когда он поступает в теплообменник, поэтому он все еще находится при комнатной температуре. Благодаря этому нагретый воздух может достигать температуры, аналогичной температуре в отапливаемых помещениях. Если свежий воздух составляет 0 ° C, а отработанный воздух из комнат - 20 ° C, то после прохождения через противоток температура свежего воздуха может составлять около 18 ° C, а отработанного воздуха - 2 ° C, что означает, что КПД теплообменника составляет 90%. В самых совершенных теплообменниках можно получить около 96%.
Большинство производителей используют теплообменники с противотоком - с прямым потоком воздуха. Существуют также спиральные противотоки, в которых воздух движется по спиральной траектории, покрывая длинный путь, несмотря на компактные размеры устройства. Эффективность теплообмена зависит не только от типа теплообменника, но и от формы зазоров или каналов, через которые проходит воздух. Если обменник должен быть прост в изготовлении и дешев, его конструкция не может быть слишком сложной. Вы должны платить больше за конструкцию, оптимизированную для увеличения поверхностей теплопередачи или уменьшения сопротивления потоку.
