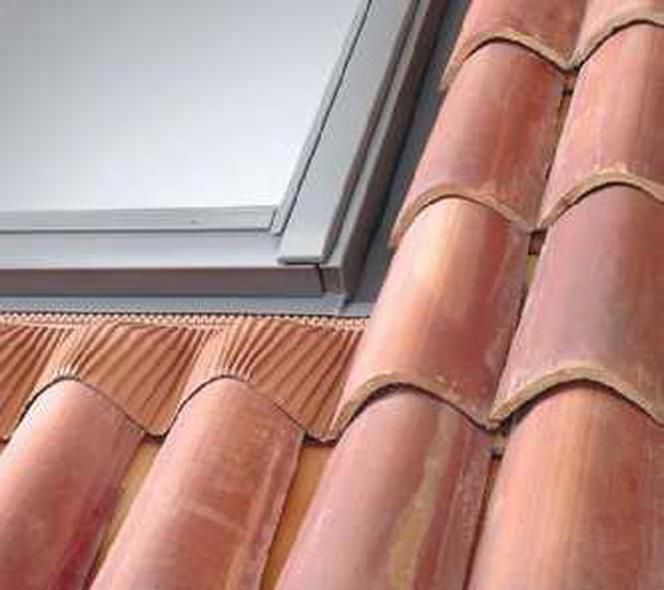

Высокий плиточный профиль отделан длинным мягким фартуком, соединенным с воротником.

Чтобы сделать кровельное окно герметичным и теплым, особое внимание следует уделить его контакту с элементами кровли. Это место очень подвержено утечке воды и тепла. Потенциальным тепловым мостом является также оконная рама, выступающая над теплоизоляцией крыши. У производителей окон есть свои предложения по герметизации и изоляции. Что стоит знать о них?

Мансардные окна. Соединение окна с поверхностью крыши

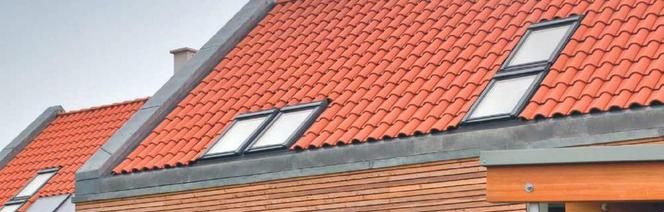

В прошлом все мансардные окна были установлены таким образом, чтобы они выступали над плоскостью кровельного покрытия. Холод проник в высокие, изолированные стороны каркаса в здание. В новостройках меньше вероятность того, что окна застегнуты. Они могут лишь слегка выступать над крышкой или находиться на одном уровне с ней. Такие окна не только лучше смотрятся на крыше, покрытой модным плоским листом или плоской черепицей, но и теплее. Меньшая поверхность рамы выступает над крышей, поэтому поверхность, подвергаемая воздействию холодного воздуха, меньше. Рама приближается к теплоизоляционному слою, расположенному на склоне. Следовательно, тепловой мост уменьшается.

Сборка мансардного окна уменьшена

В этом случае окна находятся на одном уровне с плоскостью крыши, это особенно рекомендуется для плоских и низкопрофильных крыш. Что касается крышек из элементов с высотой профиля более 45 мм, предложения разделены. Некоторые специалисты имеют оговорки по поводу этого решения. Существует опасение, что под нижним краем рамы образуется углубление, в котором может скапливаться лед и снег. При самых толстых покрытиях риск обледенения нижней части окна является наибольшим. Одним из методов предотвращения этого является увеличение сборки окна и использование длинного мягкого фартука под окном. Некоторые советуют размещать здесь растворяющие лед нагревательные кабели.

Уровень монтажа

Мансардные окна обычно крепятся к рейкам с помощью специальных монтажных кронштейнов. Чтобы облегчить установку окон, на их рамах размещаются маркеры, указывающие места установки углов, благодаря которым кровельщик может точно разместить окно на планках на выбранном уровне. В системе Fakro вы можете опустить окно на 3 см и поднять его на 3 см по сравнению со стандартным уровнем. В системе Velux их можно установить на 4 см ниже стандартного уровня. Производители предоставляют рекомендации относительно рекомендуемого уровня расположения окон для данного типа покрытия. В конечном счете, однако, кровельщик и инвестор принимают решение о расположении окна в плоскости склона. Несмотря на изоляционные преимущества, обеспечиваемые уменьшенной установкой, до сих пор большинство кровельщиков (до 90%) все еще устанавливают их на традиционном, не поврежденном уровне.

На крышах, покрытых материалом с высоким профилем, чаще всего используется стандартная установка на уровне 0 или выше.

Герметично на стыке с поверхностью крыши

Окно должно быть тщательно закрыто вокруг рамы, чтобы стекающая по нему вода стекала на поверхность крыши. Мансардные окна на крыше когда-то выполнялись на строительной площадке. В настоящее время они чаще используют готовые решения, предлагаемые производителями окон. Это фланцы, которые применяются между оконной рамой и элементами крышки. Они предотвращают попадание воды под крышку. Они окружают оконную раму с четырех сторон и сливают воду на склон. Их конструкция адаптирована к размеру окна, типу кровли, уклону крыши и уровню, на котором монтируется окно. Если его рамка выступает больше, чем пятна, то и сторона воротника должна быть выше.

Фланец мансардного окна

Фланцы состоят из верхней части (расположенной в верхней части окна), боковой и нижней частей. Боковые стороны воротника представляют собой два боковых желоба, через которые сливается вода, и уплотнение, которое скользит под крышкой. Дно может сочетаться с коротким плоским листовым элементом или более длинным, гибким и мягким. Нижняя часть воротника перекрывает кровлю, стандартные фланцы изготовлены из алюминиевого листа, покрытого серым полиэфирным лаком, соответствующего цвету стекла. Их также можно заказать в любом цвете из палитры RAL, из цинк-титанового или медного листа.

  • Фланец для плоских покрытий полностью профилирован из плоского листового металла. Предназначен для покрытий, плотно прилегающих к жесткому грунту. Нижний, короткий и жесткий элемент имеет пластиковую вставку снизу, что позволяет легко прилипать к крышке. Сторона воротника, перекрывающая раму, выше или ниже, в зависимости от уровня сидения у окна.
  • Фланец для профилированных покрытий имеет высокие уплотнительные клинья по бокам, которые предотвращают попадание воды, снега и листьев под плиточные профили. В фланцах для профилированной кровли в верхней части часто имеется желоб, который размещается на мембране исходного покрытия. Вода из этого желоба поступает в боковые желоба. Низ воротника для высоких плиток имеет эластичный, длинный и широкий фартук, который плотно обматывает высокие профили элементов покрытия. Чем длиннее передник, тем лучше он может запечатать контакт с профильной крышкой. Фартук (то есть нижняя часть воротника) может быть изготовлен из алюминия или свинца.

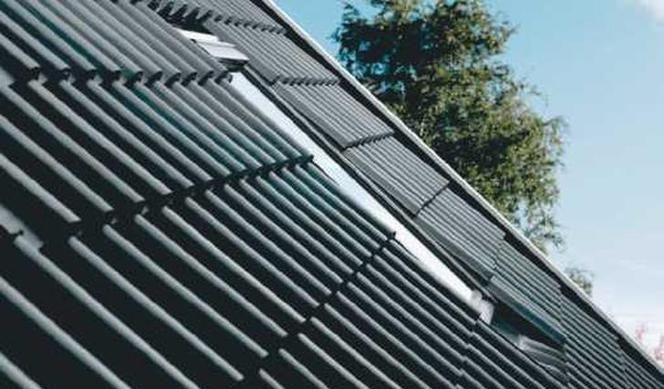

Для покрытий меньшей толщины рекомендуется пониженный монтаж

Фланцевое крепление

Работу следует начинать с нижних элементов и последовательно устанавливать следующие, чтобы стекающая сверху вода не текла под крышкой. Также следует обратить внимание на правильное расстояние между краем покрытия и оконной рамой. Чрезмерное скольжение крышки к окну может привести к закупорке и протечке, и слишком далеко могут возникнуть проблемы с герметизацией и опасность сдавливания воды и снега. В случае высокопрофильного покрытия перед укладкой фартука отрегулируйте элементы так, чтобы поверхность под фланцем была как можно более плоской. Это облегчает поток воды. Для этого края плиток обрезают под углом 45 °, а швы из листового металла отцепляют.

Изоляция рамы

Уменьшение отвода тепла через мансардное окно обеспечивает не только глубина его сидения, но и тщательная изоляция рамы. Дополнительная изоляция может быть проложена как над, так и над пластырями. Производители предлагают различные комплекты теплоизоляции. Они могут быть изготовлены из вспененного полиэтилена, полипропилена или натуральной овечьей шерсти. Изоляционные комплекты, расположенные горизонтально, занимают пространство вокруг оконной рамы, поэтому рекомендуемое расстояние между стропилами (на свету) должно быть на 4-6 см больше ширины окна. Мансардные окна с изоляцией установлены на раме, также доступны.
