GWC, то есть наземный теплообменник
Наземный теплообменник является частью системы вентиляции с рекуперацией тепла. На определенной глубине температура постоянна, благодаря чему протекающий воздух нагревается и передает тепло внутрь дома через рекуператор. Откройте для себя плюсы и минусы различных типов GWC.
Как построить GWC? Сравните плюсы и минусы различных наземных теплообменников
Грунтовые теплообменники могут быть мембранными (воздух проходит через заглубленный канал) или мембранными (он имеет прямой контакт с правильно подготовленными слоями почвы).
Диафрагмальный GWC
Наземный диафрагменный теплообменник, обычно трубчатый, представляет собой трубу, заглубленную на 1, 2-1, 5 м ниже поверхности земли, с диаметром, обеспечивающим свободный (со скоростью 2 м / с) поток необходимого количества воздуха. Для дома на одну семью, где для вентиляции требуется 150-250 м 3 / час воздуха, подходит диаметр 180-200 мм. Длина сингла должна быть 30-50 м. Можно использовать две или более параллели (Tichelmann), соответственно короче.
GWC без диафрагмы

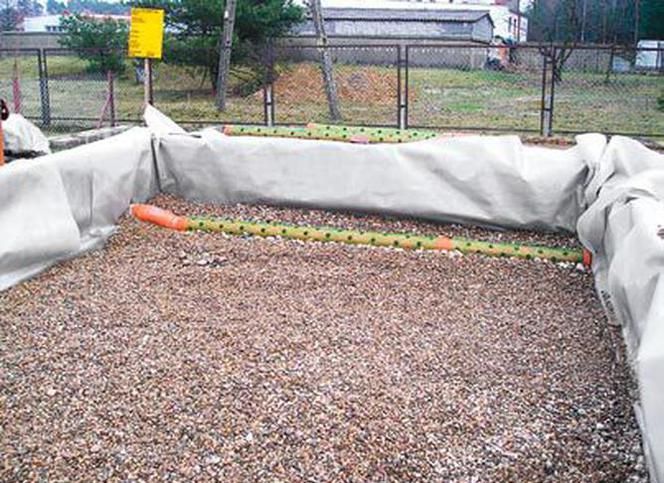

Это траншея, заполненная очищенным (вымытым, без песка) гравием с размером зерен 0-50 мм, сторонами 3-4 см длиной и 80 см глубиной. Вертикальная труба (впуск) соединена с таким гравийным слоем, как в диафрагменном теплообменнике. Дренажная труба проложена горизонтально, воздух из впускного канала распределяется по всей ширине теплообменника.
На противоположной стороне от месторождения находится вторая труба, воздух которой всасывается в систему вентиляции внутри здания. Диаметр и материал труб могут быть такими же, как у трубного теплообменника. Воздух нагревается или охлаждается, протекает через слой гравия, непосредственно контактируя с ним.
Пластинчатый теплообменник
Это модификация гравия GWC - вместо гравийного слоя под поверхностью земли, на гравийном и песчаном пласте толщиной 5 см, уложены специальные плиты с зазорами, внутри которых течет воздух. Он имеет прямой контакт с землей. Сверху плиты покрыты пенополистирольным утеплителем толщиной 12 см, а все покрыто родным грунтом.
Пластинчатый теплообменник занимает в три-четыре раза большую площадь поверхности, чем гравийный слой (что требует более глубоких земляных работ). Поверхность контакта теплообменника с естественным грунтом больше (почти весь воздух, протекающий через теплообменник, имеет с ним контакт), и в нем преимущественно накапливается тепло.
Рассольный теплообменник
В этом типе наземного теплообменника воздух проходит через жидкостный нагреватель (раствор гликоля), который получает тепло от земли, протекает через трубу, утопленную под его поверхностью. Летом обогреватель становится радиатором, и, как в установках без рассола, воздух охлаждается.
Недостатком такого решения можно считать немного более низкую эффективность, чем в GWC, описанном ранее. Преимущество заключается в отсутствии риска загрязнения воздуха веществами, которые могут быть обнаружены в трубе, заглубленной в земле или в гравийной подушке, - нет необходимости ее чистить.
