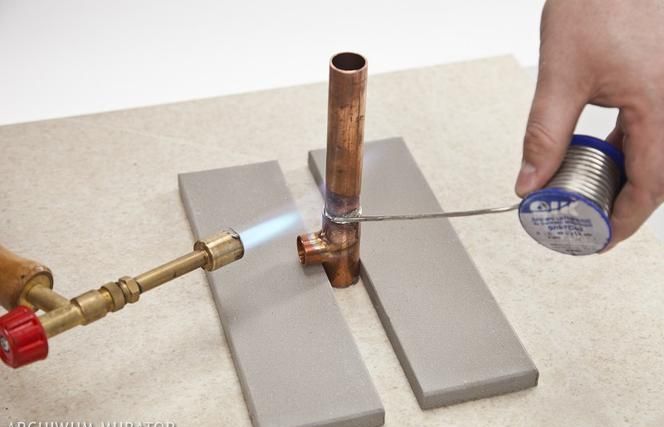

Мягкая пайка медных труб с помощью паяльной горелки.

Паяльники считаются инструментами, не очень удобными в использовании. При пайке легко обжечься и еще легче отговорить. Какой паяльник выбрать и как с ним работать? Если вы выучите несколько простых правил, вы можете стать мастером пайки.

Мы выбираем паяльники. Узнайте секреты пайки

Пайка - это не только область электроники, хотя их работа или хобби требуют очень частого использования паяльника. Они используют его для построения интегральных схем или ремонта различного оборудования. Необходимо подключить провода и закрепить различные элементы. Паяльник также будет полезен для соединения многих металлических предметов: желобов, отливок. Это является источником такого разнообразия паяльных устройств и принадлежностей, предназначенных для них. Какой паяльник выбрать и как его использовать?

В нашем руководстве вы найдете:

1. Что такое февраль
2. Паяльные пушки
3. Мягкая пайка
4. Пайка
5. Газовые паяльники
6. Паяльные станции
7. Сопротивление паяльникам
8. Трансформаторные паяльники

Жесткая и мягкая пайка

Существует два типа пайки - мягкая и жесткая. Они отличаются прежде всего температурой нагрева металла. Мягкая пайка требует гораздо более низкой температуры - до 450 ° C, которую могут производить простые электрические паяльники. Они в основном используются в электронике, моделировании и мелком ремонте. Для такой пайки используются оловянные припои.

Жесткая пайка должна проводиться при очень высоких температурах - выше 450 ° C, что достигается благодаря паяльникам высокой мощности или газовым горелкам. Февраль используется в виде латунных или серебряных сплавов. Таким образом, оцинкованная сталь или нержавеющая сталь соединяется.

Что такое февраль

Припой представляет собой металлический сплав, имеющий относительно низкую температуру плавления. После нагрева он растворяется и попадает между соединяемыми элементами. После охлаждения образует жесткий и прочный шов. Февраль продается в виде проволочной намотки на катушку или в виде стержней. Наиболее популярным является оловянный припой, широко используемый в электронике. Существуют также специальные сплавы для пайки меди или нержавеющей стали.

Тепловые пушки как паяльник

Тепловые пистолеты известны главным образом потому, что они отлично плавят краску, облегчая ее удаление. Вряд ли кто-нибудь знает, что самые мощные тепловые пушки можно использовать для мягкой или даже твердой пайки. Конечно, они не будут такими точными, как резистивные или трансформаторные паяльники, поэтому они используются скорее для соединения более крупных элементов. Для пайки подходят тепловые пушки от 1500 Вт и выше. Мы получим температуру около 400-700 ° C благодаря им. Для пайки требуется специальный конец или конец трубы. Цена тепловой пушки: от 100 до 852 злотых

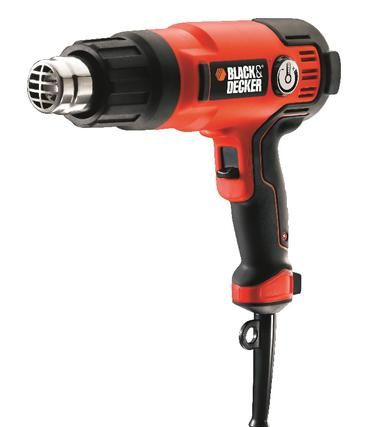

Рис. BLACK & DECKER тепловая пушка

BLACK & DECKER тепловая пушка

Принципы мягкой пайки

Поскольку мягкая пайка в основном используется в электронике, мы должны помнить, что припаянная электрическая система не подключена к источнику питания. Итак - контактный штекер и можно начинать:

  • паяные провода или другие металлические элементы должны быть чистыми и обезжиренными;
  • используйте паяльник, чтобы нагреть их и наклеить. Мы не разогреваем олово непосредственно наконечником для пайки - это ошибка;
  • когда припой плавится и хорошо плавится вокруг металла, мы удаляем его и ждем, пока соединение затвердеет;
  • не наносите много припоя. Когда его количество чрезмерно, так называемый холодный припой, то есть недостаточно связанный с металлом;
  • Большинство оловянных припоев содержат канифоль, поэтому вам обычно не нужно использовать ее или паяльную пасту отдельно. Однако, если мы обнаружим, что припой не проявляет надлежащей адгезии, каждые несколько паяний мы погружаем наконечник пайки в канифоль, прежде чем контактировать с припоем;
  • Время от времени очищайте наконечник паяльника, протирая его холодной пилкой или наждачной бумагой. Позже, после прогрева, погрузите его в канифоль или паяльную пасту и покройте тонким слоем припоя.

Правила пайки

Поверхности, подлежащие пайке, должны быть сначала тщательно очищены и даже матированы. Это можно сделать с помощью мелкозернистой наждачной бумаги или стальной ваты. Также необходимо обезжирить их. Грязь и жир, а также ржавчина могут снизить адгезию припоя.

Очищенный металл необходимо смазать паяльной пастой, жидкостью для активной пайки или посыпать порошком, который называется бура. Такая паста остановит процесс окисления, который, вопреки внешнему виду, протекает очень быстро и даже через некоторое время начинается с очистки металла. Конечно, объект не покрывается ржавчиной быстро, но он образует скопления, невидимые невооруженным глазом, которые, хотя и небольшие, могут снизить долговечность припоя. Паста наносится тонким и ровным слоем. Если мы паяем нержавеющую сталь, мы используем для нее специальную пасту. После пайки нам придется удалить его горячей водой.

  • Оба куска металла находятся в тесном контакте друг с другом. Используйте паяльник для нагрева точки пайки до температуры от 450 ° С до 820 ° С.
  • Мы применяем припой, который должен плавиться при контакте с горячим металлом.

Для алюминия мы используем алюминиевый припой, для меди - припой из фосфата меди или медного сплава с серебром (5%), другие металлы, кроме алюминия, свинца, олова и чугуна, припаяны серебряными или оловянными припоями с высоким содержанием олова.

  • Наконечник припоя распределите расплавленный припой вдоль соединения, убедившись, что он плотно заполняет их.
  • После того, как припой остынет, мы можем очистить припаянную область и аккуратно отшлифовать ее, чтобы выровнять ее поверхность.

Газовые паяльники: какой выбрать?

Газовые паяльники используются для пайки желобов, оцинкованных стальных листов, медных труб. Их топливо - сжатый пропан-бутан. После откручивания клапана он попадает в сопло, где смешивается с воздухом. Вы должны поджечь его и начать паять. Пламя имеет температуру до 1900 ° С.

  • Паяльные лампы

Газовый баллон крепится к горелке снизу. Это устройство небольшого размера и напоминает пистолет. Обычно паяльные лампы оснащены пьезо-зажигалкой. Бутылку можно заменить или перезарядить. Цена паяльных ламп: от 80 до 480 зл.

  • Mikropalniki

Это небольшие устройства, газовый баллон которых не подлежит замене. Вы можете зарядить его, как газовая зажигалка. Небольшой размер делает их простыми и практичными в использовании. Подача газа обычно длится 45-60 минут работы. Они оснащены пьезо-зажигалкой и регулятором пламени. Они могут производить температуру до 1300 ° С. Они могут быть размещены вертикально во время работы. Некоторые микро горелки только немного больше, чем обычная отвертка. Их нельзя размещать вертикально, поэтому стоит покупать те, которые имеют подставку или опоры, которые облегчают безопасное положение. Микро горелки цена: от 80 до 450 злотых

  • горелки

Их самый важный элемент - держатель насадки. Он связан с обычным, например, туристическим газовым баллоном. Для этого используется длинный резиновый шланг. Горелки лучше всего подходят для пайки желобов, сварки труб или ремонта крыш из оцинкованной стали. Скорее они используются для стационарных работ, потому что из-за цилиндра они не удобны для непрерывного перемещения с места на место. Стоит покупать те, которые имеют сменные насадки, которые изменяют форму пламени (плоское, точечное, окружающее) и пьезоэлектрического зажигания. Цена горелки: от 150 до 1500 злотых

Паяльные станции

Паяльные станции - это оборудование для тех, кто много паяет. Это паяльник с трансформатором, который позволяет регулировать температуру наконечника и имеет индикатор этой температуры. На станции обычно также есть удобная стойка с местом для чистки грота. Некоторые паяльные станции оснащены контейнером для сменных наконечников и плоскогубцами для удерживания припаянных частей. Цена паяльных станций: 79-420 злотых (профессиональные расходы до 5000 злотых)

Паяльники: что купить?

Паяльники обычно называют колбами. Они сделаны из удлиненного наконечника и нагревательного устройства, спрятанного в деревянном или пластиковом корпусе. Самые дешевые прогреваются довольно долго - несколько минут. Они имеют мощность от 30 до 70 Вт. Их температуру нельзя контролировать.
Самые дорогие резистивные паяльники нагреваются до 280 ° C за несколько секунд. Они также могут иметь контроль температуры. При выборе такого паяльника обратите внимание на то, можно ли заменить его наконечник. Не у всех есть такая возможность. Для вашего удобства работы давайте поищем колбы с максимально гибким кабелем. Провод в жесткой изоляции имеет тенденцию к неконтролируемому движению, что может привести к ожогам или некоторому повреждению. Паяльники с сопротивлением цена: от 15 до 360 зл

Трансформаторные паяльники: какой выбрать?

Трансформаторные паяльники обычно выглядят как маленькие пушки. Их наконечники имеют другую форму, чем у паяльников сопротивления. Они меньше и лучше подходят для точной работы. Их также можно обменять. В отличие от дешевых паяльников с сопротивлением, трансформаторы дают нам возможность регулировать температуру наконечника. Диапазон регулировки отличается для разных моделей. Для лучших это от 70 ° С до 500 ° С. Такие трансформаторные паяльники нагреваются быстро - за несколько секунд. Они имеют мощность 100 Вт. Также в продаже имеются небольшие паяльники для батареи, полезные для работы вне дома, например, в автомобиле. Цена паяльников трансформатора: от 45 до 220 зл; аккумулятор от 30 до 360 зл

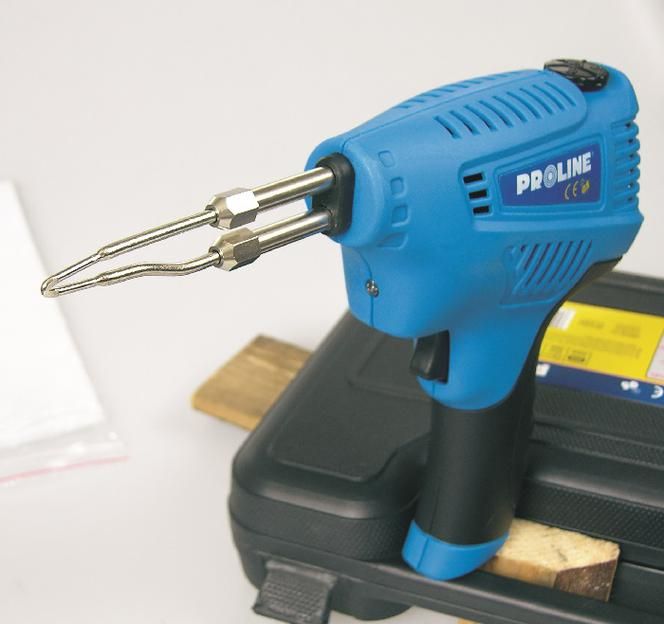

Трансформаторный паяльник - это точный инструмент как для пайки, так и для распайки. У каждой электроники должно быть это. Рис. PROFIX

Паяльники: нужны принадлежности для пайки

  • февраль

Припои - обычно в виде проволоки, стержней или пасты (олово-свинец, олово-медь) - для мягкой пайки (электроника, медные трубы) или в форме прутков или проволоки - для твердой пайки (олово с содержанием олова до 60%, алюминиевый припой), серебро или фосфат меди). На упаковке припоя всегда будет написано, какая пайка подходит и какие металлы можно сочетать с ней. Цена: оловянный припой для мягкой пайки - от 31 до 99 зл / 100 г; паяльные стержни - от 5 до 10 зл / шт.

  • канифоль

Канифоль - используется для повышения адгезии оловянных припоев. В основном используется при мягкой пайке. Цена: 6-10 зл / упаковка

  • Паяльные пасты

Паяльные пасты - используются в основном для пайки. Они помогают остановить окисление очищенного металла, обезжирить поверхность и повысить адгезию припоя. Они продаются в тубах или банках. Цена: от 4 до 17 зл / упаковка

  • Подставки для паяльника

Подстаканники - это дешевые, простые, но чрезвычайно полезные устройства. Они позволяют безопасно отключить паяльник во время перерыва в пайке. Цена: 10-30 зл.

  • Жестяные присоски

Жестяные присоски - это несложные устройства, которые работают немного как шприц. Во время пайки они отсасывают расплавленный оловянный припой, который впоследствии может быть удален из них в отвержденном виде. Цена: от 5 до 78 злотых

  • Лента для распайки

Лента для распайки - это разновидность оплетки, которая наносится на горячий оловянный припой. Оплетка впитывает расплавленное олово, и поэтому элемент распаивается. Банку с ленты можно восстановить. Цена: от 6.50 до 26 зл / рулон

  • Демонтажные клещи

Демонтажные клещи - электрические. Их наконечники нагреваются до такой температуры, как наконечник для пайки. Они прикреплены к припоям, расплавляют припой и отсоединяются. Цена: от 170 до 200 злотых

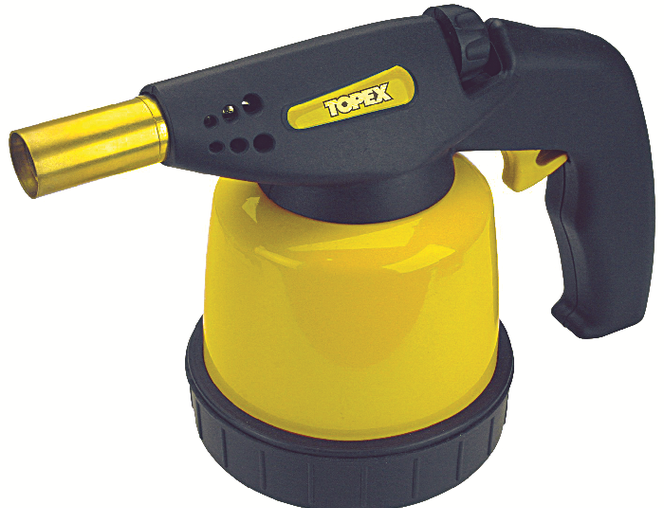

Газовая паяльная горелка нагревает металл до температуры свыше 800 ° С. Однако будьте осторожны, чтобы не переборщить с огнем и не расплавить металл. Рис. Topex
