Несмотря на то, что сегодня фундаментные плиты популярны и мы знаем о них гораздо больше, чем в прошлом, некоторые вопросы до сих пор окончательно не решены. У инвесторов часто возникают сомнения, чем и как лучше утеплить доски. Также есть вопросы по герметизации плиты, чтобы она не тянула воду из земли. Это делает строительство плиты рискованным шагом среди традиционалистов, защищающих фундаменты и фундаментные стены. Мы решили развеять эти сомнения, ответив на вопросы, которые поступили к нашим экспертам.

Типовая фундаментная плита

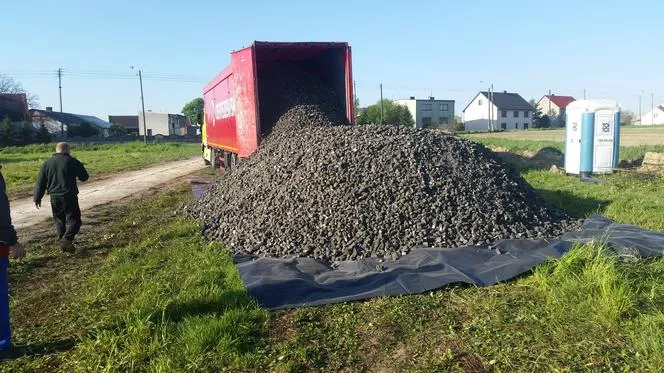

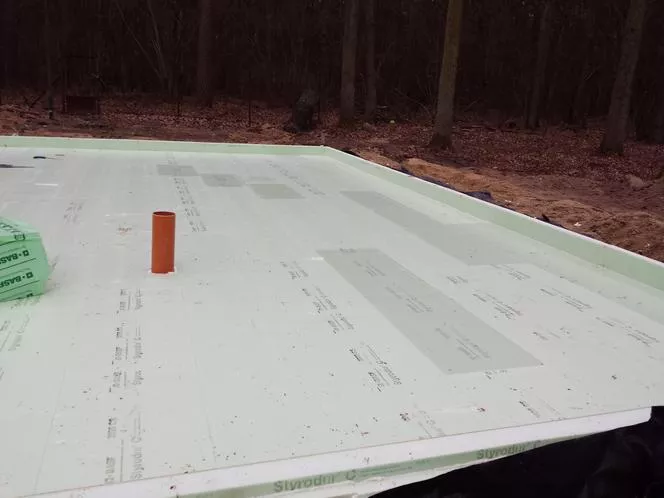

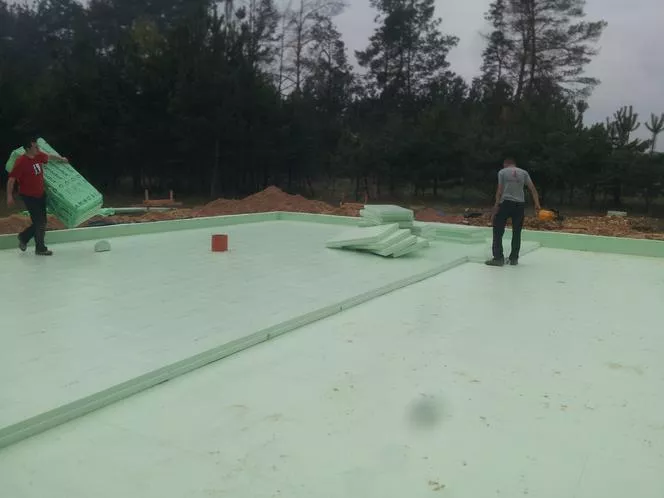

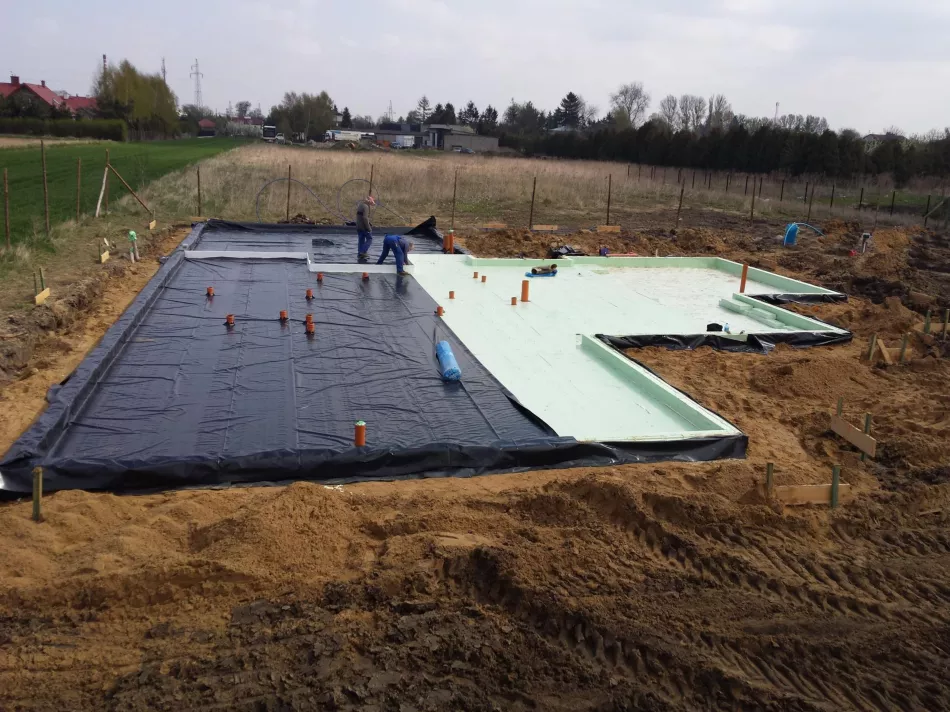

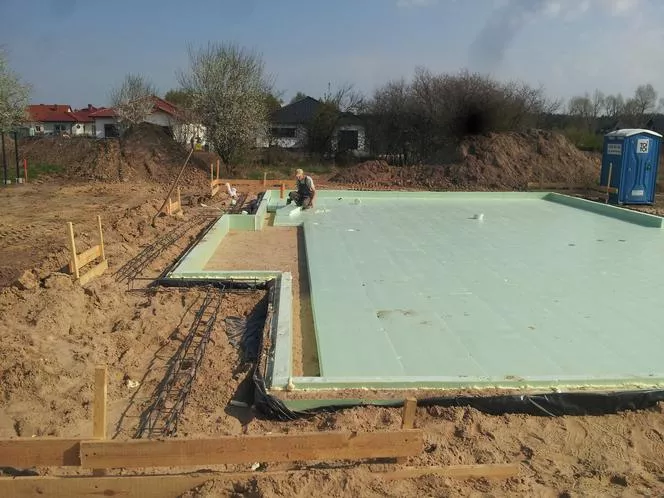

Перед началом строительства фундаментной плиты необходимо снять так называемый верхний слой грунта и заменить часть подстилающего грунта стабилизирующей подсыпкой из гравия и песка. Утеплитель укладывается на выровненное и затвердевшее основание, например, в виде панелей из экструдированного пенополистирола XPS (с коэффициентом теплопроводности ʎ - 0,033-0,037 Вт/(м.К)), уложенных в один, два или даже три слоя, в зависимости от общая толщина теплоизоляции. По периметру будущего здания закрепляется вертикальная полоса из пенополистирольных плит, которая в дальнейшем служит теплоизоляцией краев плит, а пока заменяет опалубку.

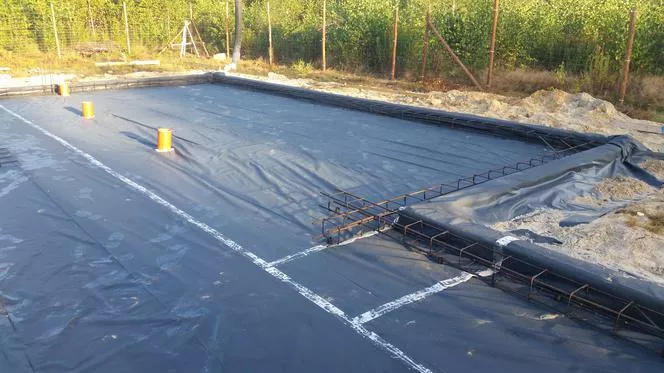

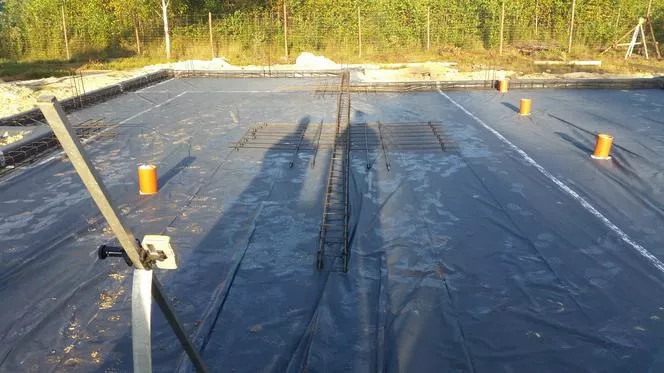

На теплоизоляционные плиты укладывается толстая фольга, на нее укладываются стальные арматурные фермы и выкладывается бетонная смесь. Все чаще инвесторы решают использовать дисперсную арматуру, изготовленную из стальных волокон, добавляемых в бетонную смесь. Тогда нет необходимости использовать стальные фермы, а если и есть, то в значительно ограниченном количестве.Фундаментные плиты с дисперсным армированием предлагает на польском рынке компания Brinkmann Bodenplatte.

Существует несколько технологий изготовления панелей, а также видов утепляющих и гидроизоляционных материалов. Вместо полистирола можно использовать Peripor 300 или пеностекло в виде заполнителя (ʎ - 0,075-0,078 Вт/(м.К). Гидроизоляционную пленку можно не использовать, если требуется гидроизоляционный бетон, т.е. использоваться.

1. Чем утеплить фундаментные плиты: пенопластом EPS или XPS?

" Двумя наиболее популярными продуктами для изоляции плит являются полистирол EPS 200 и полистирол XPS. XPS, то есть экструдированный полистирол, обычно XPS 300, представляет собой материал с очень низким водопоглощением, диффузионной способностью и высокой несущей способностью. При расчете фундаментных плит необходимо учитывать, что любая теплоизоляция, в том числе XPS, рассматривается как упругий грунт и это необходимо учитывать в расчетах.Архитекторы и строители знают эти параметры в случае с XPS, поэтому мы можем гарантировать отсутствие эффекта «ползучести материала». В данном случае это явление заключается в непрерывном процессе деформации теплоизоляционных плит, в связи с чем они частично (в лучшем случае) теряют свои теплоизоляционные свойства. Производители обычно не приводят точных параметров ЭПС по несущей способности материала при деформации до 2%. В соответствии со стандартами длительных нагрузок можно принять максимум 30% от номинальной стоимости материала, т. е. в случае EPS 100 это всего 30 кН/м². Этого недостаточно для большинства домов, построенных в Польше. Вот почему мы используем в наших продуктах XPS 300, который позволяет выдерживать гораздо более высокие нагрузки от 155 до 195 кН/м². объясняет Томас Бринкманн, эксперт Brinkmann Bodenplatte."

Пенопласт ЭПС 100 или ЭПС 200, имеющие значительно худшие расчетные параметры, водопоглощение и неблагоприятную диффузионную способность, требуют лучшего армирования бетонной плиты и лучшей гидроизоляции.Тем не менее плиту можно рассчитать и по параметрам полистирола. Также стоит знать, что пенополистирольные плиты нужно укладывать не прямо на землю, а на фольгу. Однако XPS может соприкасаться с землей, даже если она мокрая.

2. Можно ли заменить фундаментные плиты теплоизоляционным заполнителем?

Не все грануляты и заполнители подходят для плит. Многие инвесторы интересуются, например, керамзитом. Надеются, что его можно будет использовать в качестве балласта для железобетонной плиты, которая к тому же будет иметь хорошие теплоизоляционные параметры и позволит отказаться от пенопласта.

" К сожалению, этот материал больше используется для стяжки пола, чем для железобетонных фундаментных плит. Он не обладает достаточной несущей способностью, чтобы заменить пенопласт. Какой еще агрегат из пеностекла. Этот продукт можно рассматривать как альтернативу доскам. Стекло в своем традиционном виде является плохой защитой от теплопередачи, но после вспенивания превращается в ценный теплоизоляционный материал с широким спектром применения.Пеностекло отличается значительной твердостью, а значит, и прочностью на сжатие. Это примерно 350 кН/м². Это невпитывающий материал, устойчивый ко всем химическим веществам.К сожалению, пеностекло до сих пор остается одним из самых дорогих теплоизоляционных материалов. Цена за 1 м³ такого утеплителя ниже, но расходуется он больше, чем пенопласт. Слой утеплителя должен быть не менее 20-30 см. На рынке появляются новые производители пеностекла и цены на этот материал начинают потихоньку падать. По этой причине инвесторы все чаще выбирают пеностекло в качестве теплоизоляционного материала под фундаментную плиту. - говорит эксперт из Brinkmann Bodenplatte."

3. Какие параметры должен иметь утеплитель под фундаментную плиту?

В первую очередь он должен быть несущим, водостойким и иметь наименьший коэффициент λ. В большинстве случаев достаточно пенополистирола XPS 300. Однако бывают случаи домов с высокими нагрузками, когда инвестору приходится лезть глубже в карман и покупать утеплитель из полистирола XPS 400 или 500, либо заказывать пеностеклянный заполнитель.

На параметры, указанные в названии товара, ориентироваться не следует, так как они не являются параметрами расчета. Например, EPS 200 не означает, что полистирол имеет нагрузочную способность 200 кН/м2или 200 кПа. Это номинальный параметр, определяющий устойчивость к кратковременным нагрузкам и деформациям до 10 %. Однако нас интересует устойчивость к длительным нагрузкам с деформацией 2%. В случае EPS 200 она составляет всего 60 кН/м2, а для XPS 300 – 155-195 кН/м2 (в зависимости от производителя и типа панелей).

" Второй вопрос – это, конечно же, параметры изоляции. Панели XPS 300 имеют коэффициент теплопроводности λ 0,033-0,037 Вт/(м.К), заполнитель из пеностекла - ʎ - 0,075-0,080 Вт/(м.К). Peripor и EPS 200 имеют аналогичные или даже немного лучшие тепловые параметры, чем XPS. Покупая изоляционные изделия, мы должны убедиться, что они имеют техническое разрешение, свидетельствующее о том, что их можно использовать при возведении фундаментных плит.В случае укладки изоляционного материала под фундаментную плиту инвесторы должны в первую очередь учитывать его несущую способность. Параметры изоляции в данном случае стоят на втором месте. - подчеркивает Томас Бринкманн."

4. Какой толщины должна быть изоляция панели?

Если предположить, что будет использоваться пенопласт или экструдированный пенополистирол, рекомендуемый для такого применения, то рекомендуемая толщина теплоизоляции составит 20 см. Рекомендуемая толщина для пассивных домов (стандарт NF15) – 30 см.

"

Эксперт компании Brinkmann Bodenplatte констатирует - В нормах не говорится о тепловых параметрах фундаментной плиты или перегородки на грунте, а об энергопотреблении всего здания. С 2017 года она может составлять до 95 кВтч/м² в год, для чего обычно достаточно 20 см изоляции, учитывая, что для домов NF40, т.е. 40 кВтч/м² в год, требуется коэффициент теплопередачи 0,2 Вт/мК. за перегородку на земле, а 20 см утеплителя дают U в зоне 0,13-0,14 Вт/м2K."

5. Как выбрать толщину плит утеплителя в последовательных слоях?

При планировании, например, утепления общей толщиной 30 вам потребуется использовать несколько слоев полистирола или полистирола XPS. Вы можете выбрать два слоя по 15 см или три слоя по 10 см. Неважно, какую систему мы выберем. Однако производители пенопласта не рекомендуют использовать более трех слоев.

6. Можно ли укладывать изоляцию на фундаментную плиту, а не под нее?

Инвесторы спрашивают об этом, потому что это кажется дешевле. Теоретически тогда можно использовать пенопласт с более слабыми несущими параметрами, который стоит дешевле. Я лично против такого решения. Тогда трудно избежать появления тепловых мостов в местах прохождения несущих стен здания. Нижняя зона стен будет иметь более низкую температуру, чем окружающая среда, что может привести к конденсации водяного пара и появлению влаги в стенах.Некоторые подрядчики и инвесторы выбирают еще один вариант экономии. Делают утеплитель из экструдированного пенополистирола толщиной всего 10 см под плиту.

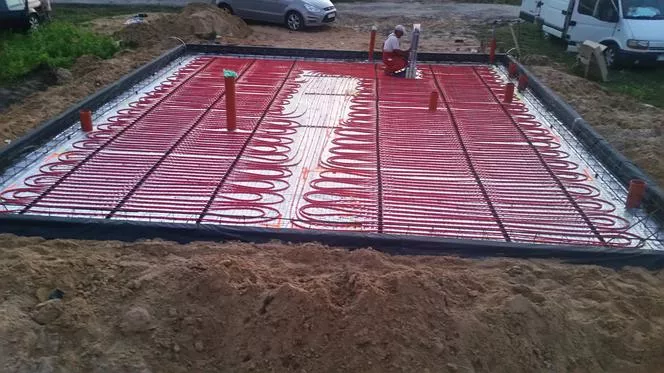

" На плиту укладывается еще один десятисантиметровый слой, перед выполнением стяжки пола. Что выгодно в этом способе, так это более удобная возможность разводки укладки под стяжками. Они будут работать в теплоизоляционном слое, как это обычно бывает в домах, построенных на традиционном фундаменте. При отсутствии стяжки на фундаментной плите монтаж необходимо проводить в стены, под потолок или под стяжку на первом этаже. Если на плите не планируется укладывать стяжку, необходимо заранее тщательно продумать и спланировать расположение подплитных сооружений, таких как канализация и водопропускные трубы, советует Томас Бринкманн."

7. Нужно ли склеивать теплоизоляционные плиты?

" Если мы используем фрезерованные доски с краями, профилированными таким образом, что их можно накладывать внахлест, то склеивание краев не требуется.Однако должно быть соблюдено еще одно условие – основание под плиту нужно затем с особой тщательностью загладить. В противном случае края рекомендуется проклеить малорасширяющимся пенополиуретаном. Элементы вертикальной теплоизоляции плиты всегда склеиваются между собой. Клей также должен быть между ними и горизонтально расположенными досками."

8. Когда нужно делать антитяжелую группу?

Речь идет о полосе из теплоизоляционных плит, огибающей фундаментную плиту и имеющей ширину около 0,6-1 м. Это все грунты с ограниченной водопроницаемостью, т.е. связные или частично связные грунты. Большую опасность представляет наличие в таких грунтах так называемых водных линз.

Они могут замерзнуть зимой и даже поднять все здание. Если под зданием только песок и гравий, то подрезку делать не нужно.Однако стоит понимать, что такой оголовье значительно улучшает тепловой баланс под зданием. Так что лучше от него не отказываться, тем более, что он совсем не дорогой. Компания Brinkmann Bodenplatte использует собственную технологию изготовления ленты против набухания, что значительно повышает эффективность этой изоляции. Подробнее о решениях компании можно прочитать на сайте brinkmann.com.pl

9. Не раздавятся ли листы полистирола, уложенные под плиту, со временем?

Да, такое может случиться, но только при неправильном подборе теплоизоляционного материала. Тогда появляется упомянутый ранее эффект «ползучести материала». Необходимо использовать такие теплоизоляционные плиты, для которых мы не превысим допустимые нагрузки при деформации 2%.

10. Какой материал лучше для гидроизоляции фундаментной плиты?

Тут, конечно, многое зависит от местных грунтовых условий.Чаще всего их изолируют толстой фольгой. Водонепроницаемый бетон W8 - хорошая идея. Можно также рассматривать так называемый фибробетон (фибробетон), т.е. бетон с дисперсным армированием. На польском рынке такой бетон используется напр. компания, производящая фундаментные плиты Brinkmann Bodenplatte. Содержащиеся в нем металлические волокна снижают капиллярность (такой бетон на 90% плотнее обычного бетона). Это означает, что бетон имеет ограниченную склонность к капиллярной воде. Она тем больше, чем больше волокон используется. Волокна делают микротрещины, возникающие в любом бетоне, меньше и короче. Самый старый и до сих пор неплохой метод – это дополнительный некапиллярный слой из клина или подходящего гравия. Подобными свойствами обладает чрезвычайно стойкое пеностекло, которое к тому же является прекрасным теплоизолятором. Дополнительной защитой от воды станет ленточный дренаж.
