Теплые полы обычно снабжаются водой с более низкой температурой, чем радиаторы, установленные в той же системе отопления. В зависимости от количества контуров теплого пола и площади напольного радиатора применяются различные решения для снижения температуры подаваемой к ним воды.

Чтобы поверхность пола не перегревалась, температура воды, подаваемой в теплый пол, не должна превышать 55oC. Если пол уложен во всем доме, то не проблема, но когда отопительный прибор питает еще и радиаторы (такое бывает во многих системах отопления), он обычно нагревает воду до более подходящей для них температуры - 60, 70 или даже 80oC.Затем при установке необходимо использовать растворы, которые снизят температуру воды, направляемой в трубы теплого пола, поскольку вода, подготовленная для радиаторов, будет слишком горячей.

Локальное регулирование температуры воды, подающей теплый пол

Простой и дешевый способ, особенно когда в доме всего один контур теплого пола (как правило, в ванной комнате, в которой есть еще и радиатор-лестница), - питать его водой, возвращающейся из радиатора. Он уже охлажден, поэтому имеет достаточно низкую температуру. Поскольку сопротивление водному потоку в системе «теплый пол» довольно велико, пол с подключенным к радиатору отопительным контуром не может иметь площадь более 15 м2 Традиционные и напольные радиаторы, подключенные таким образом, не могут управляться отдельно. Они управляются термостатическим клапаном на радиаторе. При умеренной температуре на улице вода, выходящая из радиатора, может иметь температуру, близкую к комнатной, и тогда пол не нагревается.

Защитой от чрезмерного повышения температуры является термостатический ограничитель температуры, перекрывающий поток в контуре при попадании воды с температурой выше 55oC в теплый пол. Монтируется в настенной коробке.

Сочетание теплых полов с традиционными радиаторами>

Если этажный контур отделить от радиаторного контура (подключить параллельно ему), можно будет управлять им самостоятельно с помощью специального клапана с датчиком температуры воды. Клапан закроет поток, когда температура воды достигнет установленного максимального значения, и откроет его при минимальном значении. Таким образом, вы сможете поддерживать температуру пола на приемлемом уровне, даже если на него подается вода высокой температуры.

Если этажный контур отделить от радиаторного контура (подключить параллельно ему), можно будет управлять им самостоятельно с помощью специального клапана с датчиком температуры воды. Клапан закроет поток, когда температура воды достигнет установленного максимального значения, и откроет его при минимальном значении. Таким образом, вы сможете поддерживать температуру пола на приемлемом уровне, даже если на него подается вода высокой температуры.

Если этажный контур отделить от радиаторного контура (подключить параллельно ему), можно будет управлять им самостоятельно с помощью специального клапана с датчиком температуры воды. Клапан закроет поток, когда температура воды достигнет установленного максимального значения, и откроет его при минимальном значении. Таким образом, вы сможете поддерживать температуру пола на приемлемом уровне, даже если на него подается вода высокой температуры.

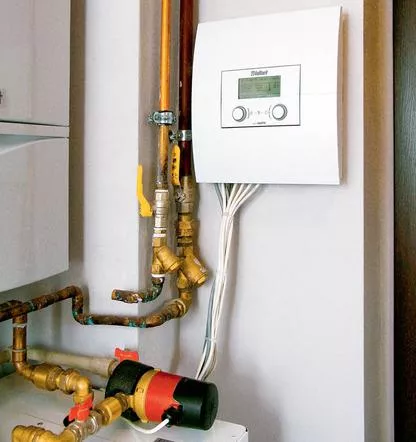

Для контроля температуры удобнее всего использовать смесительный клапан с приводом, который будет менять ее автоматически, благодаря управлению подходящим регулятором. Предпочтительно погодный, т.е. такой, который реагирует на изменение температуры на улице и меняет настройки клапана исходя из этого. Он должен быть оснащен расширенными адаптивными функциями, позволяющими создавать идеальные характеристики кривой отопления для выбранного здания без участия пользователя. Его задача тогда состоит только в том, чтобы выбрать ожидаемую температуру в комнатах.

Центральная система понижения температуры воды, подающей теплый пол

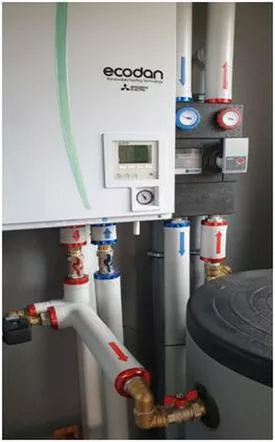

Использование погодозависимого регулирования особенно важно, когда установка питается от теплового насоса или конденсационного котла, поскольку они работают тем эффективнее, чем ниже температура воды в установке. А работа погодного контроллера заставляет его всегда оставаться на минимально возможном уровне.

Когда вам нужно запитать более двух контуров теплого пола, лучше сделать это централизованно, например, с помощью смесительной системы. Такой комплект состоит из циркуляционного насоса, термостатического клапана и так называемого байпаса, т.е. отрезка трубы, соединяющего подающую и обратную трубы. Понижение параметров отопительной воды происходит в результате смешивания воды, подающей установку, с водой, возвращающейся к источнику тепла. Клапан соединен с датчиком температуры, установленным на обратном коллекторе теплого пола.При слишком высокой температуре подаваемой воды клапан закрывается, что увеличивает расход через байпас охлажденной воды, возвращающейся из отопительных контуров. Таким образом, его доля в потоке смешанной воды, перекачиваемой циркуляционным насосом, увеличивается, поэтому ее температура снижается.

Чтобы выбрать смесительный клапан для установки в индивидуальном доме, достаточно знать площадь теплого пола, ведь производители указывают размеры предлагаемых ими установок.

Термостат, управляющий циркуляционным насосом, защищает от превышения допустимой температуры воды в системе пола в том случае, если, несмотря на перемешивание, в ее циркуляцию направляется вода с температурой выше допустимой. Он отключает насос, который останавливает подачу воды по контурам отопления до тех пор, пока вода не остынет до заданной температуры. Затем он перезапускает его, и питание подогрева пола возобновляется.

Группа насосов

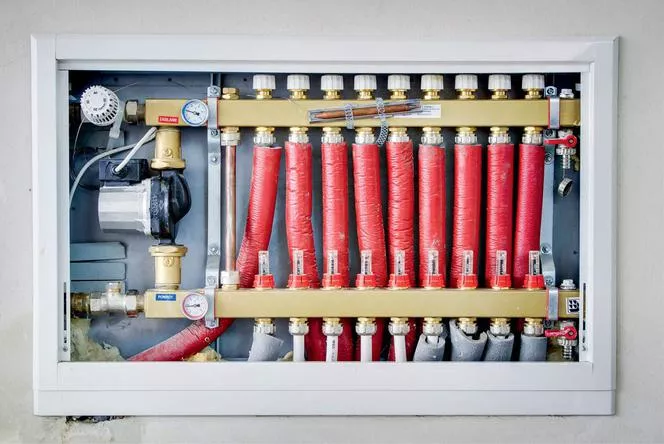

Легче монтировать и занимать меньше места компактные смесительные установки (так называемые насосно-смесительные группы). Все необходимые элементы такого набора на заводе устанавливаются в общий корпус. Он подсоединяется к балке коллектора в типичной коробке коллектора.

Теплый пол: регулируемая температура пола и воздуха

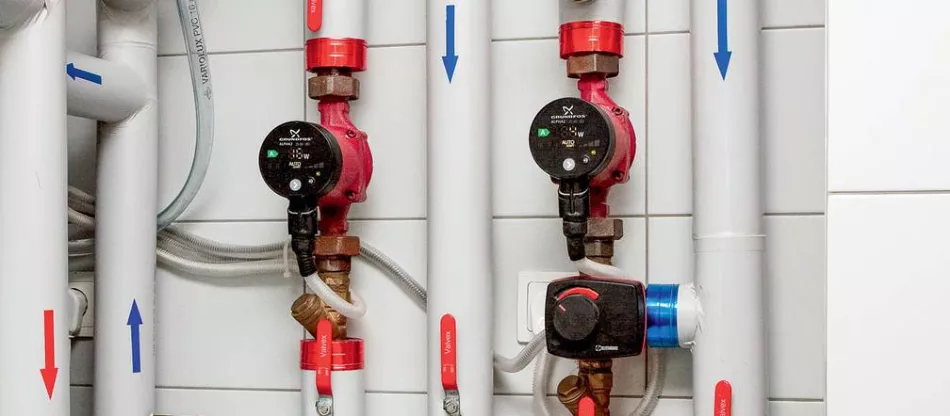

В установках с независимо регулируемыми отопительными контурами (например, радиаторами и теплыми полами) часто требуются два циркуляционных насоса, каждый с фитингами - запорными клапанами, обратным клапаном и термометрами. Удобным решением тогда является насосная группа, т.е. собранный в заводских условиях компактный набор этих устройств, дополненный эстетичным корпусом из изоляционного материала для предотвращения теплопотерь. Преимущество использования насосных групп заключается в значительном упрощении монтажных работ, а значит, коротком времени сборки и связанной с этим меньшей стоимости.
