Правильно подобранный и правильно установленный кондиционер сплит-системы позволит получить в помещении комфортную температуру. К какому объему работ нужно подготовиться, чтобы установить его в квартире? Где монтировать внутренний блок, а где наружный? Вот пошаговое руководство.
Что такое сплит-кондиционер?
Сплит-кондиционер представляет собой систему из двух блоков - внутреннего (испаритель) и наружного (конденсатор), которые соединены друг с другом двумя трубами, заполненными хладагентом
Как выбрать мощность сплит-кондиционера?
Обычно предполагается, что потребность в охлаждении составляет 80-150 Вт/м2помещения с кондиционером. Это означает, что устройства мощностью 2,5 кВт достаточно для эффективного охлаждения воздуха в помещении площадью 15-30 м22, а устройства мощностью 7 кВт - для кондиционирования помещения площадью 60 м2 70м2
Кроме того, укажите:
- качество утепления помещений (стен и потолков);
- расположение помещения в здании (цокольный этаж, второй этаж, мансарда);
- количество, размер и расположение окон в помещении;
- расположение помещения по отношению к сторонам света (солнечное, затененное);
- дополнительный приток тепла от электрических и механических устройств и т. д.;
- дополнительный приток тепла от людей в помещении.
Очевидно, что в мансардной квартире с мансардными окнами и большим окном на южную сторону потребуется устройство большего размера, чем в такой же по размеру комнате с маленькими окнами на северной стороне.
Куда крепить наружный блок?
Предпочтительно непосредственно за наружной стеной охлаждаемого помещения. Террасы и балконы идеально подходят для размещения наружного блока. После этого установка относительно проста, и устройство доступно для сервисного техника.
Установку также можно установить на широкий подоконник, карниз или повесить на наружную стену здания. Если кондиционируемое помещение находится на первом этаже, это не должно быть проблемой, если на первом этаже, то монтажные работы и последующий доступ к сервисным мероприятиям будет возможен только через окно, с лестницы, а если это недостаточно, может потребоваться использование строительных лесов или подъемной платформы.
Наружные блоки также можно устанавливать на крышах домов. Когда крыша плоская, нужно сделать основание под кондиционер, чтобы его не засыпал зимний снег.
При выборе места установки наружного и внутреннего блоков учитывайте допустимое производителем расстояние между ними.Обычно она составляет 10-25 м по горизонтали и примерно 3-5 м по вертикали. Если это расстояние не может быть соблюдено, требуется несколько иной способ установки. Также может оказаться, что производительность устройства снизится по сравнению с заявленной производителем.
При работе кондиционера наружный блок издает шум и выпускает горячий воздух. Установка в неправильном месте, например, на небольшом балконе или террасе, может значительно ограничить или помешать использованию в рекреационных целях.
На стенах и крышах некоторых зданий, например тех, которые находятся под присмотром инспектора по сохранению исторических памятников, установка наружных блоков может быть запрещена или требует разрешения.
Галерея: пошаговая установка кондиционера в квартире

Кондиционер висит на монтажной пластине. Нужно отметить на стене, где он будет крепиться, просверлить отверстия

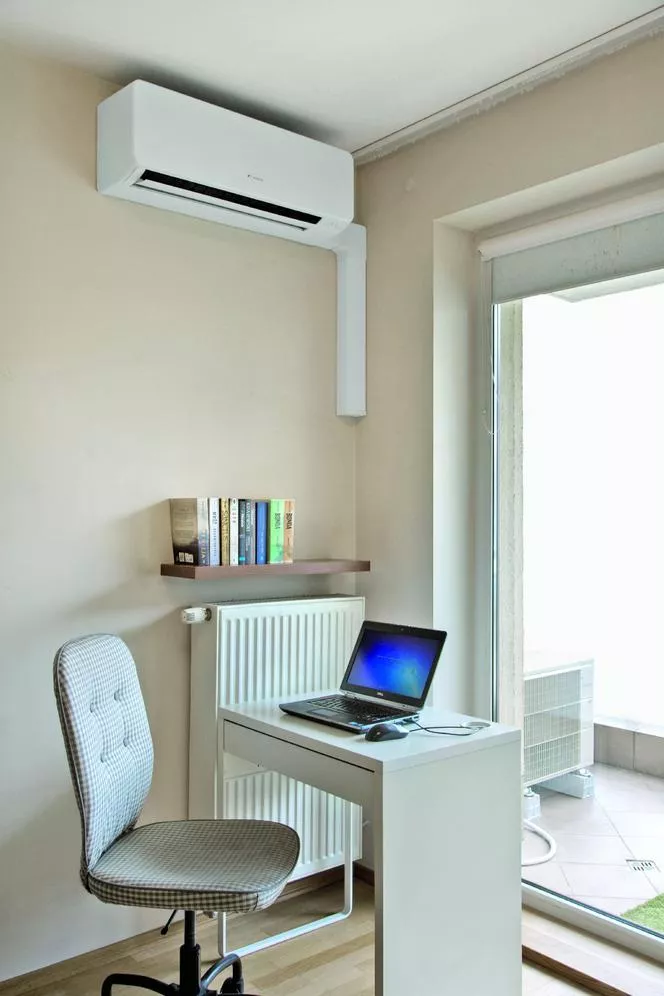

Где разместить внутренний блок?

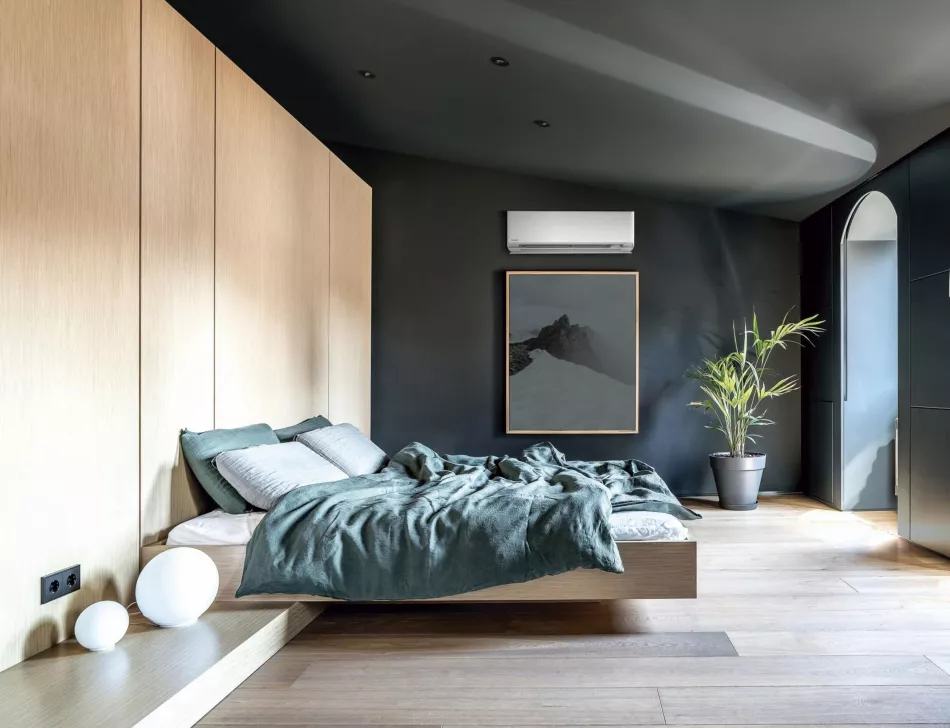

Вешается в комнате как можно ближе к наружному блоку. Выберите место так, чтобы холодный воздух, поступающий от кондиционера, не направлялся прямо на людей в комнате, например, кровать в спальне, письменный стол в рабочей комнате, кресла в гостиной и т. д.
Поскольку блоки должны быть запитаны и опорожнены, это следует учитывать при выборе места установки. Шнур питания кондиционера идет к наружному блоку, а от него к внутреннему блоку.
Конденсат внутреннего блока необходимо сливать в канализацию или за пределы здания. Если есть возможность, лучше отводить самотеком, что требует укладки трубы с соответствующим уклоном.

Установка кондиционера - какие установки нужно установить?
Электр. В идеале это будет отдельная цепь со своей защитой от перегрузки по току. Для холодильных систем мощностью около 5 кВт можно использовать кабель 3 x 2,5 мм2 и защиту с предохранителем C10.
Между наружным блоком и внутренним блоком должен быть проложен пятижильный кабель (5 x 1,5 мм2). Такой кабель подойдет для большинства устройств. Иногда достаточно четырехжильного кабеля (4 х 1,5 мм2), но так как разница в цене кабеля невелика, то лучше использовать пятижильный кабель, более универсальный.
" С хладагентом. Внешний и внутренний блоки соединяются установкой из тонких медных труб, обычно диаметром 1/4, 3/8, 1/2, покрытых пенополиуретаном. Диаметр зависит от типа и мощности устройства. Он указан производителем в спецификации и инструкции по сборке."
" В типовых решениях трубы для агрегатов холодопроизводительностью до 5 кВт имеют диаметр 1/4 и 3/8, а для более крупных агрегатов - 1/4 и 1/2. "
По трубе меньшего диаметра жидкий хладагент течет от наружного блока к внутреннему блоку. Больше - газообразный хладагент возвращается в наружный блок.
Каждый производитель указывает максимальное расстояние между блоками. Обычно указывается максимальная длина труб, соединяющих агрегаты, и допустимая разница высот между ними. Превышение этих значений может снизить производительность системы или даже повредить ее. Для большинства агрегатов с холодопроизводительностью менее 5 кВт длина установки может составлять до 15 м, а перепад высот между агрегатами не должен превышать 7 м.
Установка кондиционера - куда сливать конденсат
Проведите сливной трубопровод от внутреннего блока к ближайшему месту, откуда его можно безопасно слить, например, к сливу. Монтаж можно сделать из любых труб, и даже из гибкой пластиковой трубы небольшого сечения (достаточно диаметра 10 мм). Стоит соблюдать правило, что чем длиннее установка, тем больше должен быть диаметр кабеля. Систему отвода конденсата лучше всего прокладывать так же, как и канализацию, т.е. с уклоном не менее 2-3 см/м трубы в сторону стока.
Если нет возможности сливать конденсат возле кондиционера, можно установить электронасос во внутренний блок. Он будет перекачивать конденсат на большее расстояние и/или высоту.
Иногда конденсат может отводиться непосредственно за пределы здания - в зависимости от расположения агрегатов - на крышу или через трубу, идущую по фасаду здания на землю. Однако это не очень эстетичное решение, и его следует по возможности избегать.
