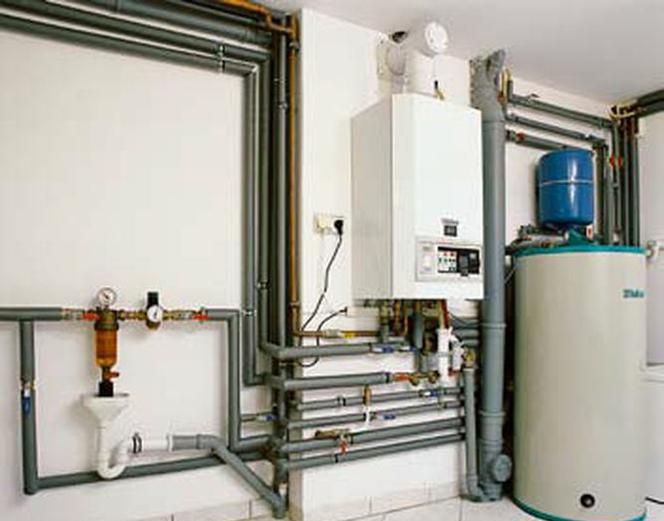

Изоляция системы отопления и трубопроводов, по которым подается горячая вода от котла к местам сбора, положительно влияет на эффективность системы отопления.
Есть много преимуществ для правильной изоляции труб. Правильно подобранное покрытие значительно снизит потери тепла. Узнайте, какой тип изоляционного материала выбрать и какие правила следует соблюдать при изоляции вашей установки.
Обшивка - сравнение материалов для изоляции монтажных труб
В качестве изоляционного материала чаще всего используются пористые пластики (вспененный полиэтилен, вспененный полистирол), пенополиуретан, резина и волокнистые материалы (минеральная или стекловата). Они могут быть в виде крышек труб (круглых или эксцентричных), матов, пластин или форм, специально изготовленных для изоляции фитингов (колен, тройников) или фитингов (клапанов). Покрытия часто дополнительно защищены от повреждений прокладками из алюминиевой фольги или ПВХ, которые также являются барьером для водяного пара, который может проникать через изоляцию.
Изоляция из полиэтиленовой пены
Среди изоляционных материалов полиэтиленовая пена отличается очень высоким коэффициентом диффузии водяного пара, что делает ее практически неабсорбируемой. Кроме того, он эластичный и гибкий, поэтому его можно сгибать свободно, не опасаясь повреждения. Его можно использовать для изготовления очень тонкой лагировки (толщиной около 5 мм), идеально подходящей для изолирующих установок в настенных бороздах и на полу. Полиэтиленовая пена сохраняет хорошие теплоизоляционные свойства при температуре от -80 до + 105 ° С как в сухой, так и во влажной среде. Тем не менее, он может сжаться под воздействием высоких температур. Полиэтиленовые пенные покрытия предназначены в основном для изоляции систем центрального отопления и горячего водоснабжения, хотя они также используются в холодильной технике.
Обшивка труб из пенополиуретана
Пенополиуретан сохраняет хорошие теплоизоляционные свойства при температуре от -50 до + 135 ° С, но разрушается солнечным светом. Он достаточно жесткий и может впитывать влагу, что ограничивает его использование. Он устойчив к химическим веществам. Производится в мягких, твердых и сверхтвердых сортах. Хрупкий, мягкий пенополиуретан производит фитинги для изоляции трубопроводов холодной, горячей и жесткой воды, включая теплоизоляцию для водонагревателей и аккумуляторов тепла.
Резиновая изоляция труб
Каучук в форме очень гибкой пены на основе синтетического каучука (эластомера) черного цвета, стойкий к ультрафиолетовому излучению и диффузии водяных паров, используется в основном для изоляции холодильных установок и систем кондиционирования воздуха. Благодаря устойчивости к большим колебаниям температуры и изменению погодных условий, он также хорошо работает в качестве изоляции для солнечных установок. По общему признанию, это удовлетворяет условию не распространять огонь, но это огнеопасно.
Минеральное и стекловатое покрытие
И минеральная, и стекловата устойчивы к высоким температурам, но минеральная вата «только» до 250, стекло до 500 ° С. Они не дают усадки под его воздействием, не крошатся и не тают. Они также не впитывают влагу. Стекловата обладает лучшими изоляционными свойствами и является более гибкой. Они используются, среди прочего, для изоляции установок в котельных и промышленности.
Изоляция из пенопласта
Пенополистирол не впитывает влагу, хрупок и легко ломается. Он разрушается органическими растворителями, содержащимися, например, в красках, лаках и клеях. Выдерживает температуру до + 80 ° С. В виде фитингов он используется для изоляции некоторых компонентов установки (например, фитингов, циркуляционных насосов, теплообменников). Соприкасающиеся элементы фитингов должны плотно прилегать друг к другу, чтобы не возникали тепловые перемычки, вызывающие потери тепла.
Смотрите также: Как защитить трубы от ненужных потерь тепла
Какую толщину изоляции установки следует использовать?
Требуемая толщина изоляции различна для разных изоляционных материалов. Это также зависит от: диаметра изолированной трубы, температуры транспортируемой ею среды и температуры окружающей среды.
Толстый слой изоляции не должен означать хорошую изоляцию, в отличие от внешнего вида, но это может означать, что изоляция была выбрана неправильно. Производители предоставляют специальные формулы или таблицы пересчета для расчета правильной толщины. Изоляция типичной толщины предназначена для типичных применений. В качестве стандарта предполагается, что в односемейном корпусе толщина изоляции должна составлять 20-30 мм.

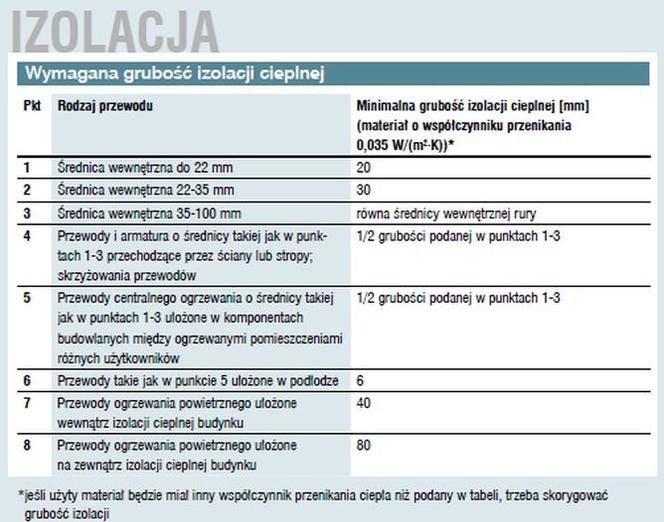

Польский стандарт также устанавливает минимальную толщину изоляции для различных типов установок (таблица выше). Продавец должен предложить подходящее покрытие, если мы скажем ему, какая установка ему нужна. Самыми популярными являются отстающие трубы диаметром от 10 до 114 мм. Крышка должна быть отрегулирована по внешнему диаметру изолированного трубопровода, чтобы между ним и трубой не было воздушного зазора. Это особенно важно при изоляции труб холодной воды. Это «свободное пространство» способствует образованию конденсата, который ухудшает изоляцию и ускоряет коррозию трубы. Полиэтиленовая изоляция не должна плотно прилегать к трубам горячей воды, потому что она будет давать усадку под воздействием высоких температур.
Как правильно изолировать трубы?
Современные изоляционные покрытия эстетичны, их легко надевать и после снятия можно использовать повторно. Установка должна быть в соответствии с инструкциями производителя. Главное - следовать принципу, что холодные трубы изолированы, и работа проводится при положительной температуре окружающей среды (клеевые соединения должны достигать требуемой прочности). Изоляция холодильных установок (очень чувствительная к конденсации) должна быть чрезвычайно плотной, иногда «перекрывающейся».
Зажимы и опоры не должны нарушать их непрерывность. Любое место с нарушенной изоляцией подвергается воздействию воды вне системы. Изоляция может быть начата после проверки герметичности установки и защиты от коррозии, если требуется. Вы также можете установить изоляцию во время сборки трубы, но если трубопровод станет негерметичным, вам придется удалить его. Не забудьте изолировать фитинг. При установке изоляции поверхности труб, фитингов и оборудования, а также используемые инструменты (нож, ножницы, измерительная лента) должны быть чистыми и сухими.
