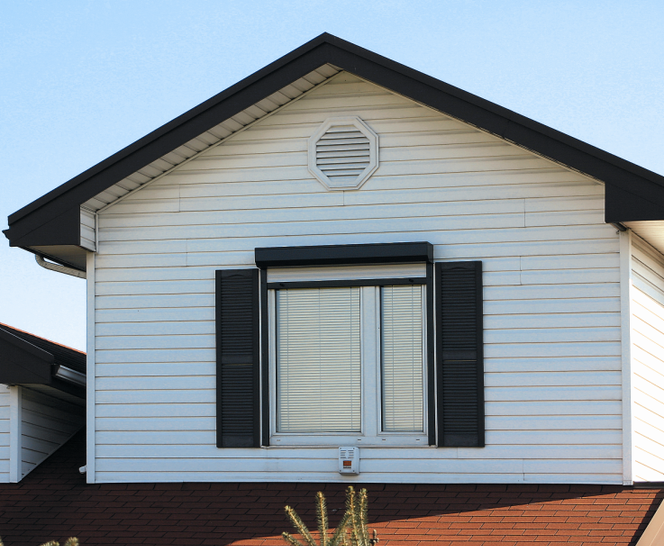

В окнах установлены воздухозаборники. Вместо дымоходов со многими каналами - один кабель с пусковой установкой. Их можно разместить на фасаде
Современные вентиляционные системы позволяют не только осуществлять обмен воздуха в доме, но и рекуперацию тепла от вытяжного воздуха. Так работает механическая приточно-вытяжная вентиляция с рекуператором.
Вентиляция с рекуперацией тепла. Как работает система вентиляции с рекуператором?
Вентиляция с рекуперацией тепла - как это работает?
Механическая приточно-вытяжная вентиляция состоит не только из вытяжных вентиляторов, но и из приточных вентиляторов, которые нагнетают воздух в помещения. Это позволяет избежать отрицательного давления, из-за которого воздух протекает через утечки, поскольку это предотвратит его нагревание теплом вытяжного воздуха.

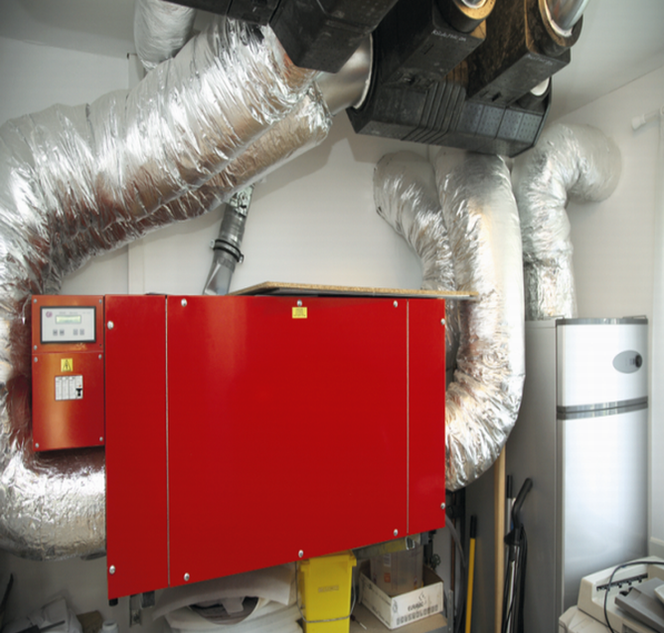

Наиболее популярным является решение, основанное на вентиляционной установке, обслуживающей все здание - с одним приточным и одним вытяжным вентилятором и сетью труб, распределяющих свежий воздух в помещения и удаляющих его, чтобы доставить его в теплообменник, в котором происходит теплообмен между вытяжным и приточным воздухом. Обменник чаще всего расположен в компактном вентиляционном блоке с вентиляторами, фильтрами и системой управления - это устройство называется рекуператором. Вы также можете купить сам теплообменник и установить вентиляторы самостоятельно - вот для чего энтузиасты ищут эффективное решение по более привлекательной цене, чем готовые продукты.
Вентиляция с рекуперацией тепла

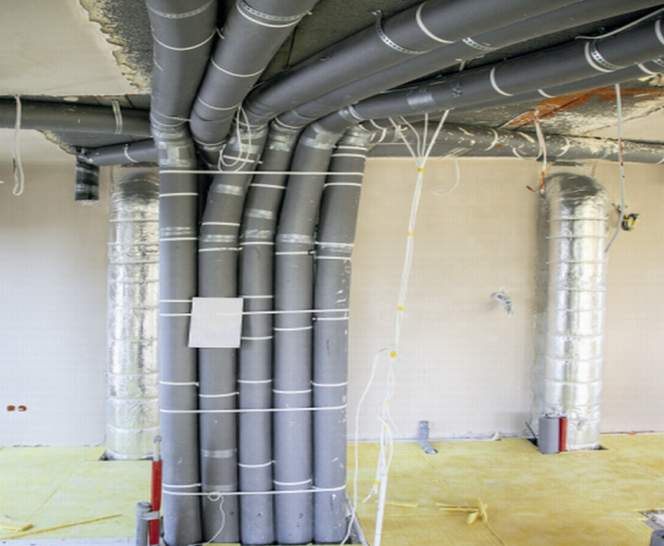

В доме с рекуператором в наружных стенах или окнах нет диффузоров, и дом должен быть тщательно герметизирован, чтобы холодный воздух не попадал в помещения напрямую снаружи. Единственным путем к нему должен быть воздухозаборник вентиляционной установки. Только после нагрева в теплообменнике свежий воздух, прокачиваемый через приточный вентилятор, попадает во все помещения с вентиляционными каналами. Их присутствие дома - самая большая разница по сравнению с естественной системой вентиляции и, вероятно, самая большая проблема на этапе установки. Они занимают много места, и если они не были предусмотрены в дизайне дома, их размещение может быть затруднено. По эстетическим соображениям они обычно являются встроенными, и только их выходы, оснащенные эстетическими решетками или диффузорами, ориентирующими продуваемый воздух, остаются видимыми, так что его поток никому не мешает и что воздух хорошо смешивается с ним в помещении.
Вентиляция с рекуперацией тепла
Воздух из комнат удаляется через решетки или вытяжные диффузоры, расположенные так же, как в доме с гравитационной вентиляцией, - в помещениях, где больше всего загрязнений, то есть на кухне, в ванных комнатах, туалетах и вспомогательных помещениях. Он вытягивается вытяжным вентилятором через сеть труб, ведущих к теплообменнику (рекуператору). Пройдя через него и отдавая тепло приточному воздуху, он выдувается в пусковую установку, расположенную на крыше или фасаде.
Механическая вентиляция в энергосберегающем доме
