Возврат тепла

Дома, построенные по новым технологиям, становятся более герметичными и теплыми. И, как вы знаете, гравитационная вентиляция часто неэффективна в герметичных домах. Выходом из сложившейся ситуации является установка механической вентиляции, которая дополнительно восстанавливает тепло, отводимое изнутри здания, т.е. восстановление.

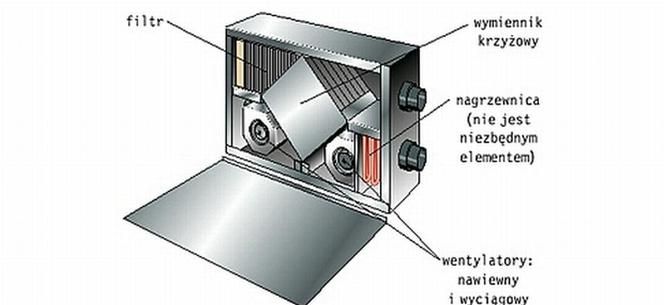

Строительство рекуператора с перекрестным теплообменником

Как восстановить тепло из системы вентиляции?

В классической (без рекуперации тепла) механической системе приточно-вытяжной вентиляции холодный наружный воздух подается в помещения системой приточного воздуха, где он поглощает загрязнение и удаляется вытяжными трубами непосредственно снаружи здания. При этом здание «оставляет» тепло, которое использовалось для обогрева воздуха во время его «пребывания» в помещении. Если оба воздушных потока (вытяжной и приточный) проходят через специальный теплообменник, часть тепла от нагретого (вытяжного) воздуха будет передана холодному (приточному) воздуху.

Что такое рекуператор и каков его принцип работы?

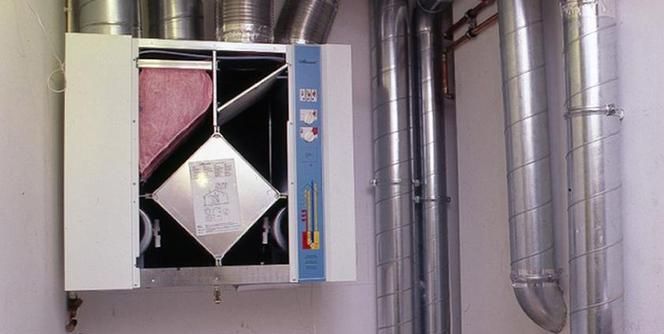

Теплообменник является частью более крупного устройства, называемого вентиляционным устройством с рекуперацией тепла или рекуператором. В дополнение к теплообменнику корпус с теплоизоляцией и акустической изоляцией имеет еще два вентилятора (приточный и вытяжной), фильтры, а иногда и нагреватель.

Для рекуперации тепла из вентиляционного воздуха используются различные типы теплообменников :

  • крестовина из тонких пластиковых или алюминиевых пластин, расположенных параллельно, между которыми протекает (без перемешивания) поток приточного и вытяжного воздуха. Они имеют эффективность около 60%,
  • Противоток - сконструированный аналогично поперечному потоку, однако, позволяет более длительный контакт воздушных потоков, проходящих через них (потоки преодолевают большее расстояние), благодаря чему они имеют большую эффективность, достигая до 90%,
  • Поворотные - они имеют форму вращающегося барабана, и их эффективность достигает 80%.

Диффузоры и вытяжные вентиляторы могут улучшить вентиляцию, но увеличат потребление тепловой энергии для обогрева воздуха, поступающего в помещения. Однако большая часть этой энергии может быть восстановлена с помощью приточно-вытяжной вентиляции с рекуперацией тепла, то есть рекуперацией с помощью специального устройства, называемого рекуператором .

Летом, когда рекуперация тепла из отработанного воздуха не имеет смысла, вместо обычного теплообменника можно установить летний теплообменник, через который протекают потоки без теплообмена, или обойти обход теплообменника.

Элементы рекуператора

Вентиляторы нагнетают поток воздуха в установке. Они регулировали, как правило, трехступенчатую скорость вращения: нормальную, пониженную (для работы в ночное время или в отсутствие членов домохозяйства) и максимальную (для усиления воздухообмена в помещениях). Они питаются от однофазного тока (230 В) через заземленную розетку. Таймеры - с ежедневной или еженедельной программой - используются для управления работой вентиляторов.

Фильтры класса EU7 установлены на внешней трубе подачи воздуха, сохраняя мин. споры грибов, пыльца и сажа (такая точность очистки достаточна даже для аллергиков). Фильтры также установлены на выхлопе. Однако они служат только для защиты теплообменника от загрязнения воздухом, выходящим из помещения, поэтому они могут быть менее точными (класс EU3). Важно помнить, чтобы регулярно менять или чистить фильтры.

Нагреватель не является обязательным элементом кондиционера, но он полезен, когда температура наружного воздуха падает ниже -10 ° C, потому что тогда воздух, нагретый только за счет извлеченного тепла, может быть слишком холодным, чтобы подавать его прямо в помещение.
