Преобразованная электрическая установка должна соответствовать положениям Регламента 2002 года о технических условиях, которые должны соблюдаться в зданиях и их местонахождении, а также польским стандартам, указанным в них.

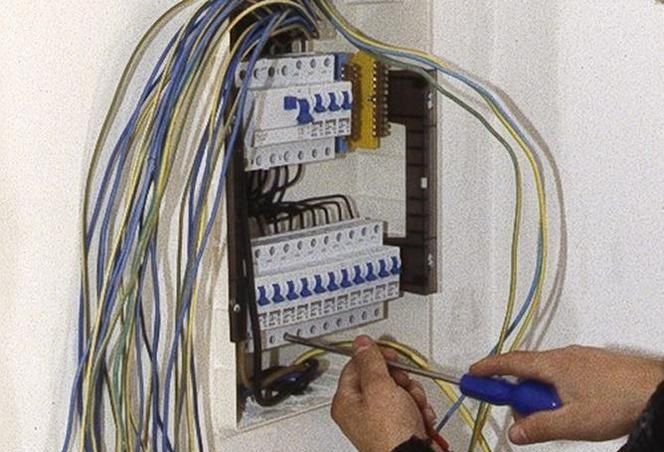

Полная реконструкция электроустановки

Защитный и нейтральный проводник: два независимых проводника

Большинство зданий питаются от сети в системе TN-C. Это четырехпроводная сеть с общим защитно-нейтральным проводом PEN . Согласно правилам, обычный защитно-нейтральный проводник в стационарно установленной установке должен иметь поперечное сечение медного (Cu) проводника не менее 10 мм 2 или алюминия (Al) 16 мм 2, которое в большинстве цепей намного больше, чем поперечное сечение фазных проводников.

Чтобы избежать этого, используйте TN-S или TN-CS (пятипроводные) системы. В обоих случаях защитный проводник PEN разделен на два независимых проводника:

  • защитный - ПЭ,
  • нейтральный - Н.

Разделение проводника PEN позволяет устранить многие нежелательные явления, такие как возможность возникновения фазового напряжения (230 В) на металлических корпусах приемников, а в случае обрыва в проводнике PEN - ток выравнивающих токов, вызванный дисбалансом нагрузок, что приводит к возникновению напряжений, неблагоприятных для приемников (прежде всего в электронном виде).

Разделение защитного провода PEN на два отдельных проводника, выполняющих различные функции (PE и N) в случае системы TN-CS, должно происходить в разъеме или в главном распределительном щите здания. Этот участок должен быть заземлен для поддержания потенциала заземления на проводнике заземления. Защитный проводник PE также должен быть заземлен в других возможных точках. Многократное заземление обеспечивает лучшую защиту от поражения электрическим током и уменьшает асимметрию напряжения при коротких замыканиях. Приемная установка и распределительная сеть, соединяющая их в системе TN-S, должны быть выполнены как пятипроводные в цепях 400 В и трехпроводные в цепях 230 В (в особых случаях могут возникнуть другие системы TT или IT - это является обязанностью местной энергетической компании). В системе TN-S все внутренние трехфазные (400 В) линии электропередачи должны иметь пять проводов:

  • трехфазный - с маркировкой L1, L2, L3,
  • нейтральный провод с маркировкой N,
  • защитный проводник с маркировкой PE.

Если провод PEN отделен в разъеме, главное распределительное устройство (и, возможно, вспомогательные распределительные устройства) должно иметь пять шин (L1, L2, L3, N и PE). Когда распределительный пункт находится в распределительном щите главного здания, он должен быть оборудован четырьмя направляющими (L1, L2, L3 и PEN) и любыми вспомогательными распределительными устройствами с пятью направляющими.
Не помещайте какие-либо средства защиты или другие устройства в проводник PE. Непрерывность PE-проводника определяет, помимо прочего, эффективность защиты от поражения электрическим током. Сечения кабелей в приемных цепях и в линиях, питающих распределительное устройство, выбираются в соответствии с текущей нагрузкой. Все предохранители в приемных цепях должны быть заменены на миниатюрные автоматические выключатели. Устройства защиты от перенапряжения первой степени должны быть установлены в разъеме, а устройства защиты уровня II или комбинированные устройства I + II - в распределительном щите главного здания. В последнем решении не следует устанавливать защитные устройства 1-й степени в разъем.

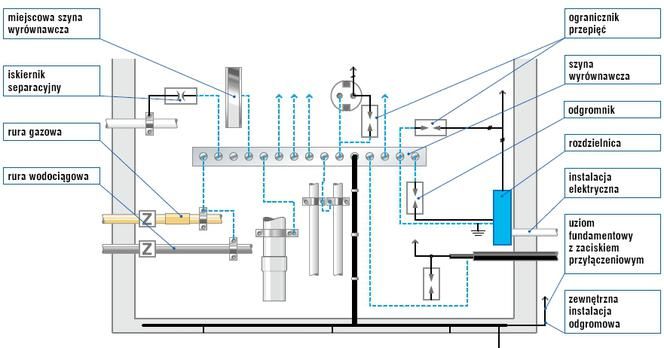

Уравнивающие соединения: необходимы, но не учитываются … Для создания основного уравнивающего соединения используется так называемая главная уравнивающая рейка, оснащенная серией винтовых клемм, и к ней подключаются элементы монтажа и оборудования.

ВИДЕО: Хорошо спланированная электрическая установка на кухне

Выравнивающие связи

Адаптация установки к новым правилам требует осуществления основного и местного эквипотенциального соединения, то есть соединения всех металлических монтажных трубопроводов, защитного проводника электроустановки, а также заземляющих электродов и арматуры здания. Основное расширение соединения производится рядом с трубопроводами, как правило, под землей. Местные соединения выполняются в местах повышенной опасности, например, в ванных комнатах.

Медные провода вместо алюминиевых проводов

Работы по реконструкции или реконструкции должны охватывать как линии электропитания и распределительные устройства, так и приемные установки. В домах, построенных во время PRL, когда медь была включена в стратегические материалы, алюминиевые провода использовались в электрических установках.

Такая установка вызывает много эксплуатационных проблем, вызванных обрывом концов кабеля, ослаблением резьбовых соединений в штепсельных розетках и разъемах, а также в распределительных коробках и в клеммах распределительного щита. Это потому, что алюминий относительно хрупкий. Ослабленные контакты часто должны быть затянуты, чтобы предотвратить искрение и возгорание, которые могут вызвать перебои в подаче электроэнергии, а также вызвать пожар. Такая установка требует полной замены. Легче адаптировать существующую установку к новым правилам, если она сделана из проводов с медными жилами в трубах под штукатуркой (или на штукатурке) и в то же время находится в хорошем техническом состоянии.
При обновлении такой установки вы должны:

  • добавить третий провод в однофазных цепях и пятый в трехфазных цепях (называемых «питание»). Эти провода должны иметь желто-зеленую изоляцию и выступать в качестве защитного проводника (PE);
  • замените все гнезда гнездами с защитными штифтами и подсоедините защитный провод (PE) к штырям и выполните выравнивающие соединения;
  • замените распределительное устройство плавкими предохранителями (так называемыми штепселями) на новое, оснащенное миниатюрным автоматическим выключателем и, по крайней мере, одним автоматическим выключателем на 30 мА. Новое распределительное устройство должно иметь корпус класса защиты II от поражения электрическим током. В жилом здании его можно встроить в старую нишу, закрытую дверью или сверху корпуса;
  • возможно, установить в установке устройства защиты от перенапряжений третьей ступени для защиты электрических приемников от воздействия атмосферных разрядов (установка защиты третьего уровня работает только при наличии защиты первого и второго уровня в здании);
  • возможно увеличение количества цепей и штепсельных розеток, адаптация его к текущим потребностям. Выбирая количество розеток в жилом здании, вы можете руководствоваться рекомендациями Ассоциации польских инженеров-электриков.

Если установка находится в плохом техническом состоянии (подтвержденном измерениями) и требует полной замены, ее проще всего заменить новой, установленной на или под штукатуркой. В жилом здании новую установку можно уложить в гипсовые полосы, не отрывая старую установку от стен.
