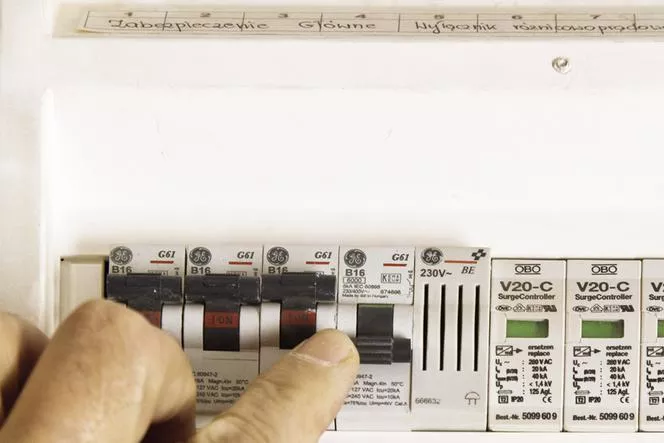

Устройство защитного отключения является необходимым элементом электроустановки. Он в основном используется для защиты людей от поражения электрическим током в случае прямого или косвенного контакта.
Несмотря на то, что основная задача устройства защитного отключения (обычно называемого дифференциальным автоматическим выключателем, противошоковым автоматическим выключателем или устройством защитного отключения) заключается в защите пользователей электроустановок, оно также ограничивает последствия повреждения устройства, установленные в них, включая возможность возгорания.
Операция УЗО
Устройства защитного отключения реагируют на любые нарушения (например, повреждение изоляции кабеля или работающего устройства) и отключают цепь от напряжения за достаточно короткое время, чтобы избежать опасности для людей или пожара.
Типы УЗО
В одноквартирных домах в ГРУ устанавливаются две группы УЗО:
- устройства защитного отключения с номинальным током утечки 300 или 500 мА - в качестве основной защиты от пожара, который может быть вызван неисправностью монтажа или электрооборудования;
- автоматы защитного отключения на номинальный ток нулевой последовательности 30 мА - применяются для защиты одной или нескольких цепей с целью защиты пользователей электроустановок и устройств от поражения электрическим током.
Биполярные устройства используются для защиты одиночной однофазной цепи. Их размыкающие полюса размещаются в фазном и нулевом проводах (ни в коем случае не в защитном проводе!).
Для защиты трехфазной цепи или нескольких однофазных или трехфазных цепей следует использовать четырехполюсные устройства с размещением полюсов в фазных проводниках и нулевом проводнике (ни в коем случае не в защитном проводнике!) .
УЗО
Устройство защитного отключения оснащено элементом, обнаруживающим утечку тока на землю из защищаемой установки (так называемый трансформатор Ферранти). Это может быть вызвано прямым контактом человека с токоведущей частью или косвенным контактом в результате прикосновения к части с ослабленной изоляцией. Другой причиной утечки тока может быть повреждение установки или питаемых от нее электрических устройств.
На передней крышке выключателя имеется рычажок включения и выключения цепи и кнопка управления с большой буквой «Т» или надписью «ТЕСТ» для проверки правильности работы устройства. Кнопку проверки следует использовать раз в месяц для проверки исправности автоматического выключателя.Мгновенное срабатывание автоматического выключателя подтверждает его механическую эффективность.
Устройство защитного отключения выбирается по току нагрузки защищаемой цепи, например, 10 или 16 А, и току утечки, например, 30 мА.
УЗО с элементом максимального тока
Вместо двух устройств (устройства защитного отключения и устройства защитного отключения) в некоторых случаях можно использовать устройства защитного отключения с элементом максимального тока, выполняющие две функции:
- защита от перегрузки и короткого замыкания
- защита от тока утечки.
УЗО
Для обеспечения селективного срабатывания автоматического выключателя максимального тока с встроенной защитой предохранителя (например, предсчетной защитой) его размеры должны быть такими, чтобы он срабатывал быстрее предохранителя.
Устройства защитного отключения с номинальным током утечки не более 30 мА являются средством дополнительной защиты. Для их работы необходимо защитное эквипотенциальное соединение.
