Монтаж механической вентиляции - прокладка вентиляционных каналов без ошибок. Оснащение дома механической вентиляцией с рекуперацией тепла требует больших финансовых затрат, чем обеспечение естественной вентиляции. Но в конце концов это окупится.

В системе механической приточно-вытяжной вентиляции часть воздуховодов являются приточными - подводящими свежий воздух в помещения, и вытяжными - отводящими использованный воздух.

В системе с рекуперацией тепла приточный и вытяжной воздуховоды подключаются к вентиляционной установке и расположенному в ней теплообменнику (рекуператору), в котором поток нагретого воздуха, удаляемого из помещений, передает тепло более холодному потоку воздуха, поступающего извне.

Воздуховоды, которые подают и удаляют вентиляционный воздух, имеют большие размеры и могут быть источником шума. Именно поэтому так важно, чтобы установка была хорошо спроектирована и тщательно выполнена в соответствии с проектом.

Сечения вентиляционных каналов зависят от количества воздуха, которое необходимо транспортировать по ним - они тем больше, чем выше КПД вентиляционной установки.

Из-за больших габаритов скрыть их непросто, поэтому способ их ведения должен быть тщательно продуман. Если архитектурный проект дома создавался до того, как в нем планировалось устройство механической приточно-вытяжной вентиляции, то разводка воздуховодов таким образом, чтобы они были незаметны в помещениях, может потребовать подвесных потолков в некоторых интерьерах (на горизонтальные участки) или ограждение воздуховодов таким образом, чтобы они имитировали балки (горизонтальные сечения) или колонны (вертикальные сечения).

Скрытие вентиляционных каналов в пространстве над натяжным потолком – удобный и часто используемый метод, в том числе, когда дом с самого начала проектируется с принудительной вентиляцией.Зная об этом, архитектор может сразу спроектировать более высокую этажность, чтобы после установки подвесной конструкции помещения не становились слишком низкими и, соответственно, неудобными.

Монтаж механической вентиляции: разводка воздуховодов

Когда в доме есть неиспользуемый чердак, удобнее всего прокладывать горизонтальные участки вентканалов прямо на потолке. Поскольку неиспользуемые помещения обычно не отапливаются, их необходимо прилично утеплить. В зданиях с полезной мансардой их можно распределить в неиспользуемом пространстве под коньком.

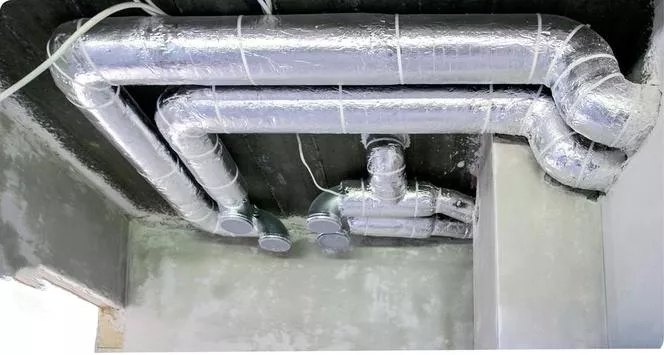

В многоэтажных домах прокладка механических вентиляционных установок таким образом, чтобы они были незаметны в помещениях, обычно требует места для горизонтальных и вертикальных участков воздуховодов. Обычно для этой цели используют конструкции из стальных профилей, закрепленных на потолке или стене, и прикрепленных к ним гипсокартонных листов.

Если в архитектурном проекте не учтена необходимость устройства подвесных потолков и помещения недостаточно высоки, установки следует вести через коридоры, туалеты или подсобные помещения. Уменьшение высоты в этих комнатах будет менее болезненным для жильцов.

Каналы PE-FLEX следует укладывать на перекрытие в слой теплоизоляции (пенопласт) или - после предварительного утепления пенопластовыми сланцами - в слой бетонной стяжки. Проложенные непосредственно в стяжке (без изоляции) будут подвергаться механическим повреждениям, а транспортируемый ими воздух - неблагоприятному охлаждению.

Вы также можете разместить их в пространстве подвесного потолка под потолком, как стандартные воздуховоды из листового металла. Из-за небольшого диаметра для них достаточно пустоты в 15-20 см. Для сравнения, для традиционных металлических воздуховодов требуется 25-30 см.

Установка механической вентиляции - диффузоры и вытяжные решетки

Анемостаты и вытяжные решетки – единственные видимые в помещениях элементы вентиляционной системы. Устанавливаются в конце приточных каналов (диффузоров) и вытяжных каналов (диффузоров или вытяжных решеток). В зависимости от способа проведения монтажа их встраивают в потолок или в стену под потолком. В больших или длинных и узких помещениях рекомендуется устанавливать не менее двух диффузоров, в остальных достаточно одного.

Поток воздуха через решетки постоянный. Поток через диффузоры можно регулировать, обычно с помощью круглой плоской детали, которая навинчивается на корпус диффузора или отвинчивается, соответственно уменьшая или увеличивая зазор, через который проходит воздух. Благодаря диффузорам и заслонкам, установленным в отдельных ответвлениях вентиляционной системы, можно определять потоки воздуха в отдельных помещениях в соответствии с расчетами и предположениями в проекте.

Галерея: монтаж вентиляционных каналов из листового металла

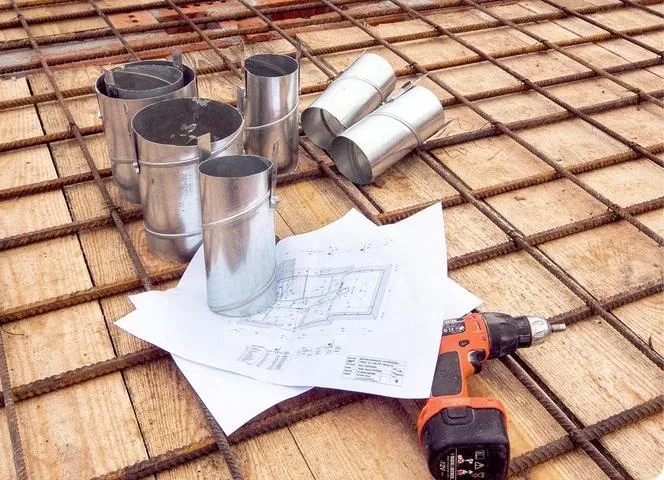

1. Лучше всего устанавливать механическую приточно-вытяжную вентиляцию на ранней стадии строительства дома. Перед укладкой бетонного слоя стоит подготовить проходы через перекрытия

Установка механической вентиляции - приточно-вытяжная

Воздухозаборник (элемент для всасывания воздуха снаружи) в виде крупной вентиляционной решетки с сеткой или заслонками, предохраняющими от засасывания в воздуховод более крупных загрязняющих веществ и насекомых, обычно размещают на наружной стене дома, как можно дальше от дымохода и выходов канализационных стояков и отвода использованного воздуха. Если есть возможность, лучше расположить его с подветренной стороны. Для того, чтобы воздух, поступающий в систему, имел как можно меньше примесей, устанавливать его стоит со стороны сада, а не улицы, что, к сожалению, не в ладах с лучшим расположением для лета, т.е. высота сада редко бывает северной).

Так называемая статическая камера устанавливается непосредственно за воздухозаборником - с патрубком для подсоединения вентиляционного канала.

Иногда сложно найти подходящее место для забора воздуха на стене здания и тогда можно смонтировать забор наружного воздуха. При этом вентиляционный канал должен быть проложен в земле и на некотором расстоянии от здания, в затененном месте и покрыт растительностью, проведен вертикально над поверхностью, накрыт кровлей и на высоте не менее 0,5 м над землей. , следует сделать отверстия, через которые будет подсасываться воздух. Полевой забор - естественное решение, когда мы решаем построить теплообменник на грунте.

Вытяжка, которая, как и воздухозаборник, может быть выполнена в виде большой вентиляционной решетки, монтируется во внешней стене. Отработанный воздух также можно отводить через вертикальную трубу, проходящую через крышу. Его выход должен быть защищен крышей от атмосферных осадков.

Смотрите в галерее: монтаж пластиковых вентиляционных каналов

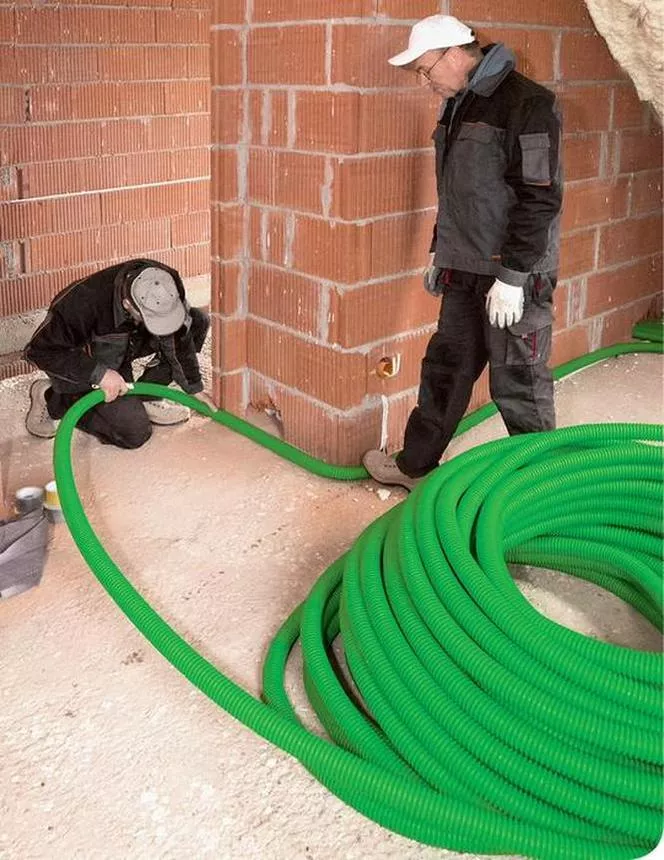

1. Система пластиковых воздуховодов PE-FLEX позволяет получить необходимый ход монтажа без использования фитингов. Провода сматываются с катушки по указанному в проекте маршруту

Монтаж механической вентиляции - приточно-вытяжная установка

Рекуператор можно приобрести и установить позже, чем остальные инсталляции - тоже когда дом будет готов. Он должен быть подключен к вентиляционным каналам/каналам с помощью гибких труб, к нему должна быть подключена электроустановка 230 В, а из теплообменника должен быть слит конденсат. Поэтому во время монтажных работ стоит подвести поблизости канализационное подключение.

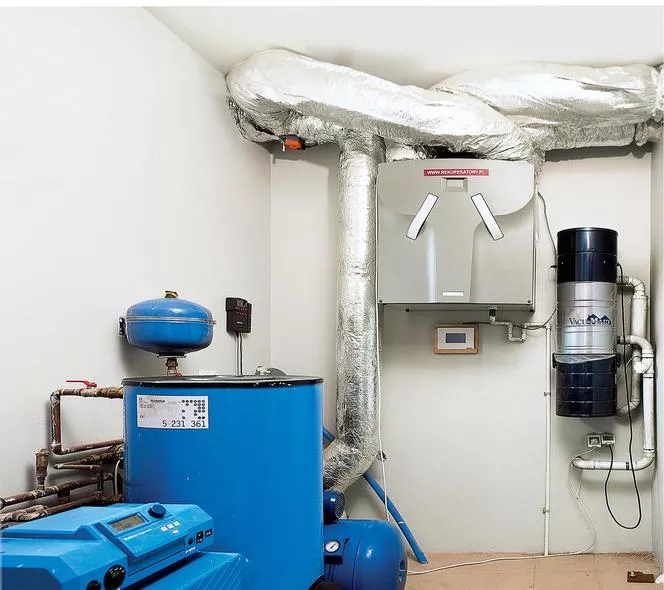

Рекуператор обычно размещают в техническом помещении или котельной, рядом с отопительными приборами и другим установочным оборудованием, но возможны и другие места: гараж, чердачное помещение между потолком и коньком, ниша под лестницей, и т. д.Однако устройство должно быть легко доступно для необходимого обслуживания (например, очистки или замены фильтров) и возможного ремонта его компонентов (например, вентиляторов, обогревателей).
