ГВК нагревают вентиляционный воздух зимой и охлаждают его летом. Так они поддерживают работу ИВЛ с рекуперацией. Также они положительно влияют на чистоту и влажность воздуха.
Нагнетание через землю воздуха, который на глубине нескольких метров имеет постоянную температуру независимо от времени года, позволяет нагреть его на несколько градусов зимой и на столько же охладить летом. Грунтовый теплообменник не является обязательным элементом механической приточно-вытяжной вентиляции с рекуперацией, но построить его стоит, поскольку он позволяет повысить эффективность рекуперации тепла.
Воздух может проходить сквозь землю по-разному.В бездиафрагменных теплообменниках (гравийных, пластинчатых и гребенчатых) он имеет непосредственный контакт с грунтом, в диафрагменных (трубчатых) теплообменниках он отделен от грунта перегородкой (диафрагмой). Степень сложности монтажа грунтового теплообменника оказывает решающее влияние на его стоимость. Также это может быть причиной производственных ошибок и, как следствие, плохой работы теплообменника. Более простые установки могут быть выполнены самостоятельно или по заказу строительной бригады. Выполнение более сложных лучше делегировать уполномоченному подрядчику. В случае закладки установки под здание большой проблемой является согласование графика монтажа грунтового теплообменника с работой строительной бригады (ГТО строится при проведении фундаментных работ).
Стоимость строительства грунтового теплообменника
Стоимость строительства зависит от типа и размера теплообменника и условий на строительной площадке. Они включают материальные и трудовые затраты, а также дополнительные затраты на логистику.
Заземляющий трубчатый теплообменник, изготовленный из канализационных труб ПВХ, кажется самым дешевым. Однако качество воздуха там ухудшается. Установка устройства, негативно влияющего на воздух, которым мы дышим, не имеет смысла и, наверное, лучше его не использовать.
Грамотно сделанный (нужной длины и на нужной глубине фундамента) теплообменник из труб с антибактериальной вставкой, пожалуй, будет самым дорогим решением. Также есть расходы на периодическую промывку установки.
Основной составляющей стоимости пластинчатого теплообменника являются пластины. Также есть стоимость сборки специализированной бригадой. Вот почему это высококачественное решение.
Греевый теплообменник изготовлен из общедоступных материалов. Часто инвесторы делают это сами. Если не считать стоимость рабочей силы (собственной) то она самая дешевая.
Проходной гребенчатый теплообменник в основном изготавливается из стандартных материалов. Инвестор может воспользоваться удобным и более дешевым вариантом изготовления теплообменника в качестве одной из установок нулевого состояния (разводка коммуникаций под фундамент) бригадой строителей фундамента. Учитывая трудозатраты, это одно из самых экономичных решений.
Стоимость эксплуатации грунтового теплообменника
Вентилятор, который должен преодолевать большее сопротивление воздушному потоку, потребляет немного больше электроэнергии. При дополнительном сопротивлении 30 Па двигатель вентилятора должен иметь мощность на 5 Вт больше, что стоит около 20 злотых в год. Это небольшое значение, и его можно не учитывать при расчетах.
В случае гравийного теплообменника сопротивление составляет около 120 Па. Электричество для питания вентилятора, необходимого для преодоления этих сопротивлений, будет стоить примерно 80 злотых в год.
Гравийно-гравийные, пластинчатые и гребенчатые теплообменники не требуют технического обслуживания (в процессе эксплуатации не требуется никакого дополнительного обслуживания). Трубчатый теплообменник требует периодической очистки. Во-первых, это затраты на оплату труда. Два человека чистят трубы теплообменника около двух часов - примерная стоимость 200 злотых в год.
Наземный теплообменник стоит ли того
Зимой. Для предотвращения обледенения рекуператора при отрицательной температуре воздуха для подогрева воздуха на входе применяются электронагреватели. Отопительные функции может успешно выполнять ГТО. Зимой это его основная задача. Удельное значение температуры воздуха на выходе из ГТО менее важно, важно, чтобы оно было положительным.
Расчет работы грунтового теплообменника в зимнее время должен учитывать только экономию в результате выхода из строя нагревателя в рекуператоре.
Летом. Количество жарких дней относительно невелико. Высокоэффективные кондиционеры (КС) потребляют мало электроэнергии, поэтому экономия на ней в результате применения КТО невелика. Однако правильное охлаждение вентиляционного воздуха летом имеет большое значение для комфорта проживания. Для достижения того же эффекта без GHE пришлось бы делать дорогостоящую установку кондиционирования воздуха.Если принять во внимание эту стоимость, рентабельность использования GHE значительно возрастет.
Долговечность и срок окупаемости грунтового теплообменника

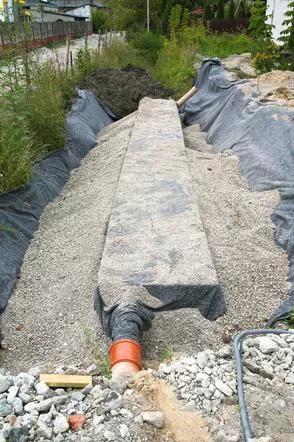

Самый проверенный обменник - гравийный. Есть установки, которые работают более 30 лет без ухудшения рабочих параметров. В гравийных теплообменниках происходит самоочищение гравия за счет конденсации влаги и все указывает на то, что это своего рода постоянное равновесие. Обменник может работать до 100 лет.
Долговечность трубчатых теплообменников зависит от срока службы трубок, особенно от их антибактериального покрытия. Однако никакой информации об этом в материалах производителей труб нет.
Как правило, грунтовые теплообменники GHE, независимо от типа, имеют длительный срок службы.
В случае долгоживущих установок в строительной отрасли приемлемый простой срок окупаемости (время, по истечении которого инвестиции окупаются) может составлять до двадцати лет. Этому условию соответствуют все грунтовые теплообменники из списка, представленного в таблице.
Цена и рентабельность грунтового теплообменника
Цена рассчитана для средней производительности вентиляции - 300 м3/ч. Сметная стоимость изготовления грунтового теплообменника уменьшается на стоимость сменной установки – если грунтового теплообменника нет, необходимо купить электронагреватель и канальный кондиционер. Срок окупаемости рассчитывался как отношение баланса годовой экономии и стоимости монтажа. Для конкретных установок расчет может отличаться, так как он зависит от мощности, конструкции и условий эксплуатации и, прежде всего, от оценки установки.
| позиция | трубчатый теплообменник | обменник гравия | пластинчатый теплообменник | обменник гребенок | |
| расходы | ориентировочная цена | 15 000 злотых | 7000 злотых | 15 000 злотых | 7000 злотых |
| цена снижена на 5300 злотых∗ | 9700 злотых | 1700 злотых | 9700 злотых | 1700 злотых | |
| годовые эксплуатационные расходы | 220 злотых | 80 злотых | 20 злотых | 20 злотых | |
| экономия зимой | отопление нагревателем 1 кВт∗∗ | 1140 кВтч | 1140 кВтч | 1140 кВтч | 1140 кВтч |
| стоимость электроэнергии (0,75 злотых кВтч) | 855 злотых | 855 злотых | 855 злотых | 855 злотых | |
| летние сбережения | температура за ГТО | 20oC | 17oC | 19oC | 17oC |
| наружная температура 25oC, 438 ч | 211 кВтч | 338 кВтч | 254 кВтч | 338 кВтч | |
| стоимость электроэнергии для кондиционирования воздуха (0,15 кВтч)∗∗∗ | 32 злотых | 51 зл | 38 злотых | 51 зл | |
| доходность | годовой сберегательный счет | 667 злотых | 826 злотых | 873 злотых | 886 злотых |
| простой период возврата | 14,5 лет | 2,1 года | 11,1 года | 1,9 года | |
без GHE рекуператор имеет предварительный нагреватель мощностью 1 кВт - цена 800 злотых; канальный кондиционер для охлаждения воздуха - цена с монтажом 4500 злотых
обогреватель включается при температуре ниже -1oC
КПД кондиционера=5
Усиление грунтового теплообменника
Установка грунтового теплообменника экономически выгодна, так как положительно влияет на качество вентиляционного воздуха и комфортность проживания. Стоимость установки окупается за приемлемый срок, а у некоторых решений очень короткий. Для того, чтобы выбрать правильное решение и тип теплообменника, стоит отправить 2-3 запроса в различные компании, предлагающие грунтовые теплообменники, и сравнить предложения с учетом стоимости установки и размера теплообменника.
К заявленным характеристикам грунтового теплообменника следует подходить с некоторым запасом. Производитель может установить большой теплообменник, хорошо изолированный от внешних факторов (под зданием) и пропустить через него относительно небольшое количество воздуха, и тогда, независимо от типа грунтового теплообменника, иметь температуру приточного воздуха, близкую к 10 °С (летом и зимой).На практике, когда размер грунтового теплообменника ограничен и вентиляция должна работать на полной доступной мощности, результаты могут значительно различаться. При анализе различных предложений обращайте внимание на размер (площадь) обменника. Чем он больше, тем лучше.
