Ребристые потолки имеют много сторонников среди дизайнеров и инвесторов. Потолочная конструкция выполнена из сборных элементов и уложенной на них бетонной смеси. Посмотрите, что стоит знать, чтобы выбрать хорошее решение из богатого предложения рынка.

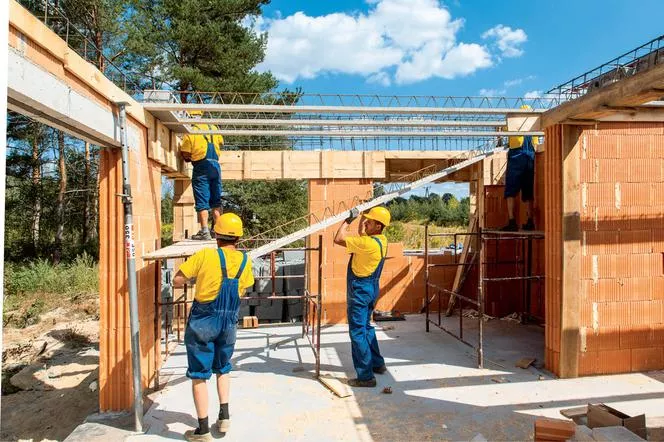

Преимущества многореберного потолка – простота сборки и небольшой вес отдельных элементов. Благодаря этому при укладке сборных элементов не нужно использовать тяжелую технику, что снижает инвестиционные затраты. Их перемещают и раскладывают вручную, а работу могут выполнять два-три человека.

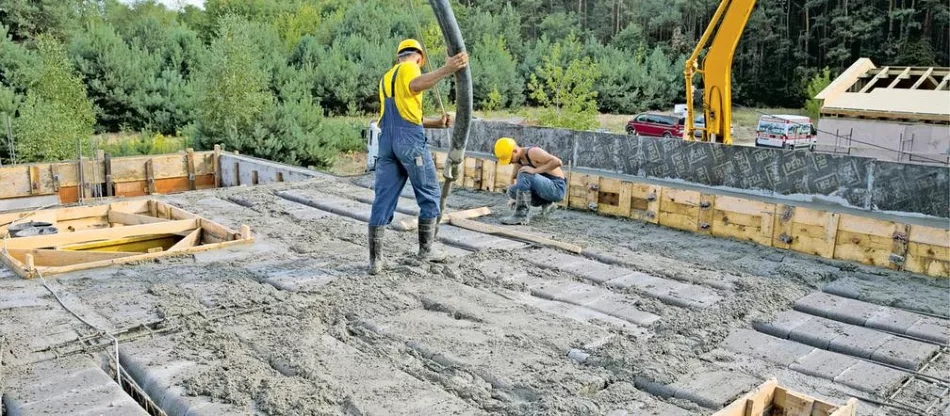

Основными элементами блочно-ребристого перекрытия являются балки, пустотелый кирпич и бетонное покрытие.Балки перекрытий - это элементы, передающие нагрузки от пола на опоры (стены, колонны, подвязки). Обычно они имеют бетонное основание, из которого высвобождается стальная ферма. Пустотелые кирпичи заполняют пространство между балками и не имеют конструктивного значения. Именно бетонное покрытие вместе с арматурой балок образует несущую конструкцию перекрытия. Для достижения перекрытием проектной несущей способности необходима бетонная плита толщиной не менее 3-4 см из смеси класса не ниже С20/25.

Бетонные многореберные перекрытия

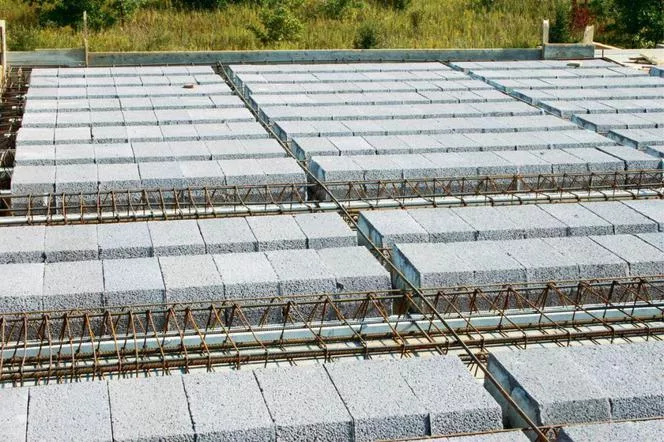

Самым популярным решением здесь являются потолки типа Teriva. Их много видов, они отличаются толщиной и пролетом. Торговое название часто ассоциируется с конкретным блоком этажа. Потолки Teriva, чаще всего используемые в частных домах, имеют шаг балок 60 см, хотя бывают и с более плотными ребрами - через каждые 45 см.
Толщина перекрытия зависит от высоты пустотелых кирпичей и толщины верхнего слоя бетона.Высота самого нижнего пустотелого кирпича составляет 21 см, что с 3-сантиметровым бетонным покрытием дает толщину потолка 24 см. Для такого пола (с ребрами через каждые 60 см) требуется 0,0465 м3бетонной смеси на каждый м2 поверхности. Потолок тогда весит 268 кг/м2При более высоких пустотелых блоках (26 или 30 см) и более толстом бетонном покрытии (4 см) потолок будет толще (30 или 34 см) и тяжелее (315 или 340 кг/м2).

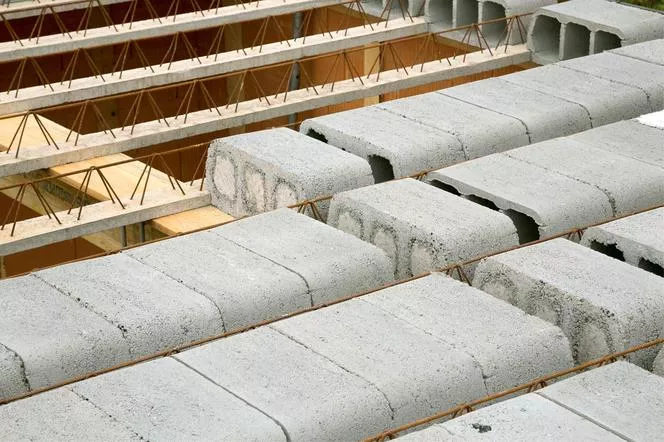

Но блоки отличаются не только своими размерами, они часто имеют разное расположение камер и разное их количество. Популярные керамзитобетонные блоки имеют три или четыре камеры, каждая весом не более 16 кг. Когда поля между балками будут заполнены ими, их нужно передвинуть ровно один к другому, чтобы смесь не попала в отверстия пустотелых кирпичей при бетонировании. Поэтому крайние пустотелые кирпичи у потолочной анкерной балки и разделительных ребер должны иметь глухие отверстия, т. е. герметизироваться. Это могут сделать подрядчики на месте или купить облицовочные блоки.

Керамические ребристые потолки

Старейшей конструкцией керамического ребристого пола является пол Акермана. Он до сих пор используется конструкторами, поскольку отличается высокой жесткостью. Но его выполнение требует гораздо большего труда и, в отличие от других конструкций, полной опалубки, поддерживаемой плотно расположенными пуансонами. Блоки имеют ширину 30 см и доступны в нескольких вариантах высоты (от 15 до 22 см). Ряды блоков укладывают на опалубку в шахматном порядке, смещая на половину длины, а арматуру укладывают между рядами (продольные стержни опираются на подвешенные к блокам стремена). После бетонирования потолка создаются бетонные балки - потолочные ребра - через каждые 31 см.

Современные керамические перекрытия устроены аналогично перекрытиям из бетонных элементов. Сборные балки с железобетонным или железобетонным цоколем заделывают в анкерные балки, образуя основные ребра перекрытия. У них более узкий шаг, чем у потолка Акермана, т.к. каждые 47, 50, 60 или 62,5 см (в зависимости от производителя).Модульная длина балок от 1,75 до 8,25 м. Когда основание балки керамическое, тот же материал используется на нижней поверхности пола. Это снижает риск растрескивания штукатурки на потолке, т. к. основа имеет такую же адгезию и впитывающую способность.

Керамический густоребристый потолок тяжелее, чем заполненный керамзитобетонными блоками. Например, пол из пустотелого кирпича высотой 23 см с балками, расположенными через каждые 50 см, с бетонным покрытием толщиной 4 см весит 360 кг/м2..

Большопролетные потолки

Толщина верхнего слоя бетона и высота ребер влияют на достижение надлежащей несущей способности пола.

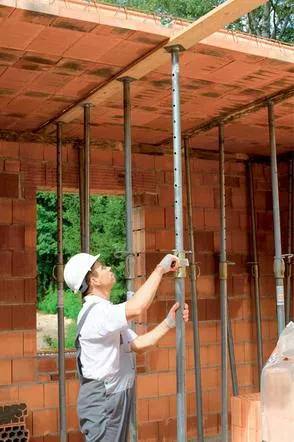

Тощина потолка увеличивается вместе с его пролетом. Поэтому в них часто используют высокие пустотелые кирпичи для создания между ними высоких потолочных ребер. Однако при больших пролетах перекрытий железобетонные балки могут прогибаться под нагрузкой. Для противодействия этому применяют их первоначальный подъем, заключающийся в установке монтажных опор под балки таким образом, чтобы придать балкам прогиб, противоположный конечному, и в таком положении их бетонируют.

Для исключения растрескивания большепролетного перекрытия в нем выполнены разделительные ребра – три до 8 м и четыре свыше 8 м. Если перекрытие будет нести большие нагрузки, проектировщик может предусмотреть большее количество ребер.

" Во многих готовых проектах пролет потолка не превышает 6 м, потому что в прошлом это был предел возможностей для многих блочно-ребристых перекрытий. И эта технология является самой популярной среди них. Однако вместе с изменением стандарта современного дома, заключающегося в раскрытии пространства, были созданы конструкции ребристых перекрытий, которые без промежуточных опор могут иметь пролет до 11 м. Блочно-ребристые перекрытия с предварительно напряженными железобетонными балками из Здесь часто используют бетон класса С50/60 и пустотелый вибропрессованный кирпич. Такой потолок может иметь больший пролет, даже при низком пустотелом кирпиче, и большую поверхность. Это позволяет уменьшить его вес. Такие балки также не требуют такой плотной опоры, как в традиционном блочно-ребристом перекрытии."

Многореберные потолки с теплой структурой

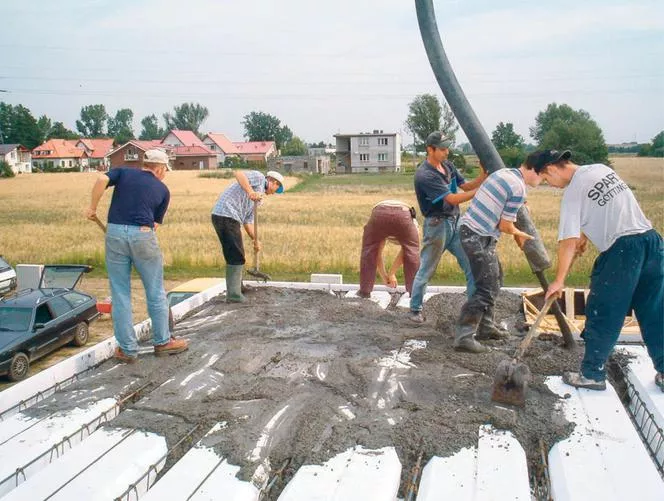

Альтернативой тяжелым ребристым потолкам являются потолки с легким пенопластовым наполнением. Полистироловые профили имеют высоту 20 см и по форме соответствуют потолочным кирпичам в потолке Teriva с расстоянием между балками каждые 60 см.

Можно обрезать по размеру на месте, чтобы он соответствовал требуемому пролету пола. Их укладывают аналогично напольным кирпичам, опираясь на подошвы сборных балок. Слой бетонного покрытия в таком потолке обычно составляет 4-6 см.

Для отделки потолка в помещениях нижнего этажа необходимо выполнить на нем слой, армированный стеклосеткой (по аналогии с фасадными системами ETICS). Потолок с пенополистирольным наполнением - самый легкий и теплый ребристый потолок - при 4-сантиметровом слое бетонной посыпки он весит всего 188 кг/м2.

Чердачный потолок: как починить и укрепить потолок>

Но тепловые параметры ребристого перекрытия улучшают и специальные половые пустотелые кирпичи с керамзитобетоном - пустотелые кирпичи Термо, которые не требуют дополнительной бетонной посыпки. Также можно выбрать пустотелые кирпичи, у которых вместо 3-4 камер целых 10. Камеры располагаются в три ряда так, чтобы вертикальные стенки между ними не заваливались друг на друга. Благодаря этому кирпичи имеют лучшую теплоизоляцию.

Композитные полы: новое поколение ребристых полов

Это новое поколение ребристых потолков. Вместо укладки на них балок и блоков перекрытий используются более крупные сборные элементы, являющиеся их соединением. Такие решения предлагают как производители бетонных, так и керамических потолков. Он имеет много преимуществ. Во-первых, монтаж потолка намного короче, а сам потолок тоньше.

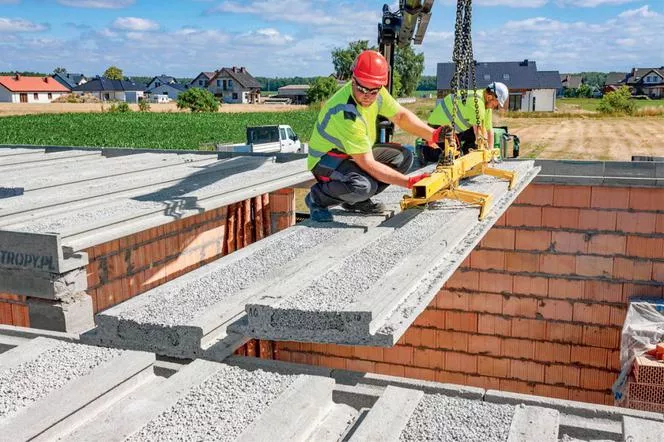

В потолке Teriva Panel сборные элементы имеют ширину 60 см и 7,4 см, а готовый потолок имеет конструктивную высоту 15 или 20 см.Префабы не имеют полостей. Их форма напоминает бетонную форму класса С40/50, заполненную смесью легкого заполнителя. После сборки панелей на них укладывается слой бетонной посыпки, которая также заполняет промежутки между ними, создавая ребра. Такой потолок не требует такого количества монтажных опор, как традиционный блочно-ребристый пол. Штампы ставят только посередине пролета пола, а если его пролет не превышает 4 м, то они вообще не нужны. Легкий кран HDS - это все, что вам нужно для сборки Teriva Panel.

Благодаря тому, что в потолке нет пространств, заполненных воздухом, он обладает лучшей звукоизоляцией, чем традиционная Терива. Нижняя поверхность панелей ровная, поэтому отделать потолок в комнате достаточно просто.

Керамобетонные панели немного отличаются, у них керамические наполнители и железобетонные ребра и бетонное покрытие. Базовые панели имеют высоту 23 см и ширину 60, 90 или 120 см. Они доступны длиной от 1,5 до 7,25 м (в модулях каждые 25 см). Такие сборные элементы значительно ускоряют возведение блочно-ребристого перекрытия.Однако изготавливаются они на заказ, поскольку адаптированы под конкретный проект. Для их сборки требуется кран, поэтому они имеют заводские монтажные крюки.
