Материалы и диаметры водопроводных труб выбирает проектировщик установки. Он же определяет их правильное направление, в соответствии с правилами, и предлагает обустройство санузлов таким образом, чтобы их использование было комфортным.
Какие трубы используются для подключения воды
Водопровод выполняется из полиэтиленовых или трехслойных ПЭ труб диаметром 32, 40 или 50 мм, гнутых, соединяемых сваркой или самоконтрящимися фитингами с прокладками.
Не сочетайте разные материалы в одном соединении. Диаметры подбираются в зависимости от потребности в воде, т.е. ее планового расхода (обычно 150-200 л/сутки на одного жителя домохозяйства).
Соединительная труба укладывается с уклоном не менее 2% в сторону подачи воды и соединяется с ней бандажом с резьбовыми концами, соединительным фитингом и т.н. буром. Подключение можно выполнить и классически, через тройник, вставленный в сетевой кабель.

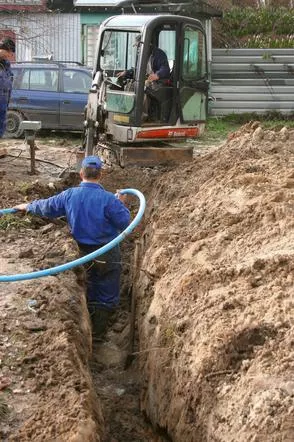

Соединительная труба укладывается в траншею не менее чем на 40 см ниже точки замерзания (1,2-1,8 м ниже уровня земли). Более мелкий маршрут необходимо утеплить или оборудовать греющим кабелем, чтобы предотвратить замерзание воды в случае сильных и продолжительных морозов.
Если труба трехслойная, то ее можно укладывать прямо в землю, если полиэтиленовая, то ее необходимо засыпать песком. Трасса подключения должна быть отмечена локационной лентой, проложенной над кабелем, на глубине около 30 см.
Счетчик воды размещают на водоводе, как правило, на высоте 60-80 см от пола, в подвале или на первом этаже, в помещении, защищенном от затопления и замерзания.Если места нет, его можно разместить в бетонной яме с лазом и крышкой, закопанной в землю на участке.
Внутренние водопроводные трубы
Удобнее всего делать из легких, коррозионностойких, прочных и относительно простых в сборке пластиковых труб. Гладкие внутри (не зарастают накипью) и бактериостатические медные трубы тоже хороши, но они дороже и их монтаж требует от подрядчика большей сноровки.
Для монтажа холодной воды достаточно труб из простейших видов поливинилхлорида, полиэтилена, полибутилена и полипропилена. Для транспортировки горячей воды больше подходят трубы из сшитого полиэтилена или многослойные, так как они устойчивы к высокой температуре и давлению.
В зависимости от распределения системы используйте либо мягкие спиральные трубы, либо жесткие трубы, продаваемые прямыми отрезками.
Водопровод в доме - как провести трубы, проверка работоспособности>
Мягкие трубы подсоединяются только к коллекторам и водоразборным точкам, для сборки жестких установок необходимы фитинги. В зависимости от выбранной системы (производителя) они соединяются с трубами с помощью клея, свариваются, скручиваются или запрессовываются или зажимаются специальными инструментами.
Система труб и фитингов, используемых для сборки установки, должна иметь маркировку СЕ и сертификат Национального института гигиены, выданный продуктам, пригодным для контакта с питьевой водой.
Как и где сделать анализ воды? Загрязнение, наносящее вред здоровью>
В одной установке не должны сочетаться разные материалы, а лучше всего собрать ее целиком из труб и фитингов одной системы (производителя). Только полуметровый участок установки непосредственно за водонагревательным прибором должен быть - из-за контакта с высокой температурой - стальным или медным.
Диаметры труб, указанные в проекте (обычно от 15 до 32 мм), относятся к материалу, предложенному проектировщиком. Если вы хотите использовать трубы из другого материала (они могут иметь разные размеры), диаметры необходимо привести к эквивалентным, чтобы, несмотря на изменение внешнего диаметра, внутренний остался прежним.
Внутренний трубопровод начинается после основного клапана, установленного сразу после счетчика воды. Начнем с того, что он должен иметь обратный клапан для предотвращения обратного потока. Также стоит установить механический сетчатый (отстойный) фильтр.Далее, труба холодной воды подводится ко всем точкам водоразбора, а если горячая вода должна быть централизованной для всей установки, то и к источник тепла.
Линия нагретой воды подводится ко всем батареям параллельно линии холодной воды. Часто самую дальнюю точку водоразбора от источника тепла дополнительно соединяют с источником тепла циркуляционной трубой, благодаря которой в установке может циркулировать вода.Циркуляция необходима, особенно в крупных установках.
Труба горячей воды должна быть проложена над трубой холодной воды, а также под газовыми трубами и электрическими кабелями.

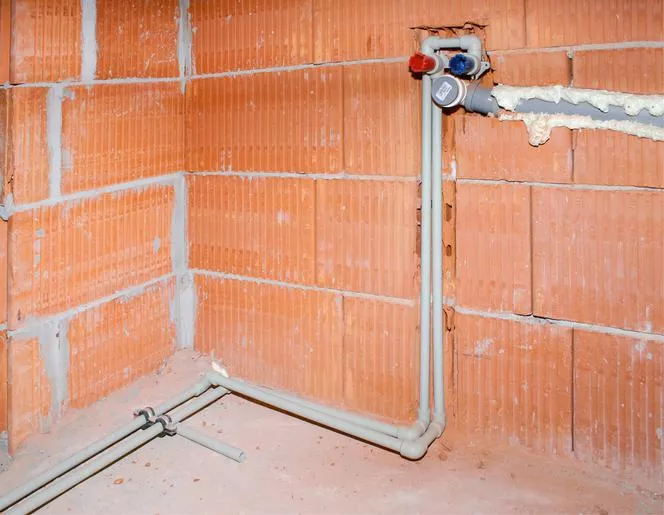

Водоснабжение распределяется с помощью тройника или коллектора. В тройниковой системе от стояка отводят горизонтальную трубу, а от тройников, установленных на эту трубу, по вертикали ведут подходы к отдельным точкам водоразбора. Трубы укладываются в канавки стен, а затем покрываются штукатуркой.
В системе с коллекторами магистральный водовод от счетчика воды подводится к коллектору, а от него прокладываются отдельные водоводы к индивидуальным точкам потребления. Обычно на каждом этаже есть один дистрибьютор.

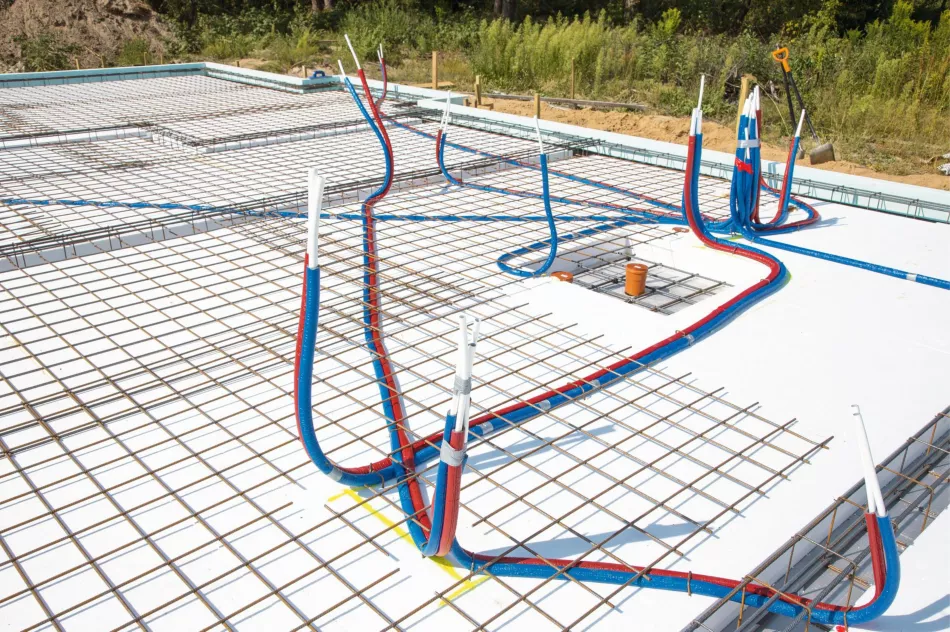

Трубы, преимущественно гибкие, из змеевика, укладываются в слой стяжки в полу. Участок установки между коллектором и точкой водоразбора выполнен из одного отрезка трубы. По всей длине их хорошо закрыть трубой, а в местах прохождения через отверстия в стенах и потолках - защитными рукавами.
