Параметры используемого нами электричества не всегда соответствуют действительности, что может привести к повреждению устройств. Необходимо обеспечить электроустановку защитой от перегрузок, сверхтоков и перенапряжений.
Защита от перегрузок и перегрузки по току
Защиту приемных цепей от перегрузки по току (короткого замыкания) следует выбирать так, чтобы выполнялись условия эффективной защиты от перегрузки по току. Требования, указанные в стандарте PN-IEC 60364-4-43, определяют условия для надлежащей защиты от тепловых эффектов, связанных с перегрузками и перегрузками по току в строительной установке.

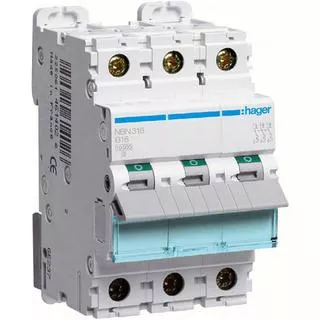

В бытовых электроустановках одноквартирного дома наиболее распространены защитные устройства в виде автоматических выключателей. В зависимости от рабочих характеристик триггеров различают: характеристики:
B - защита проводов и приемников в типовых цепях освещения, розеток и управления,
C - защита проводов и приемников в случае устройств с более высокими пусковыми токами. К этому типу устройств относятся, например, гидрофор и другие бытовые/садовые устройства, работающие от двигателей.
ТАБЛИЦА значений срабатывания модульных автоматических выключателей
| Особенности | Перегрузка члена | Элемент короткого замыкания | ||||
| Электричество |
Время активации [ч] | Электричество |
Время активации [s] |
|||
| l1 | l2 | l4 | l5 | |||
| В | 1.13 лn | ≥1 | 3 лn | ≥0,1 | ||
| 1.45 п | <1 | 5 лn | <0,1 | |||
| С | 1.13 п | ≥1 | 5 лn | ≥0,1 | ||
| 1.45 п | <1 | 10 лn | <0,1 | |||
Где:
In - номинальный ток автоматического выключателя
I1, 4 - значение тока неисправности
I2, 5 - значение тока срабатывания
Согласно указаниям стандарта N SEP-E-002 номинальная включающая способность автоматических выключателей при коротком замыкании должна быть не менее 6 кА.

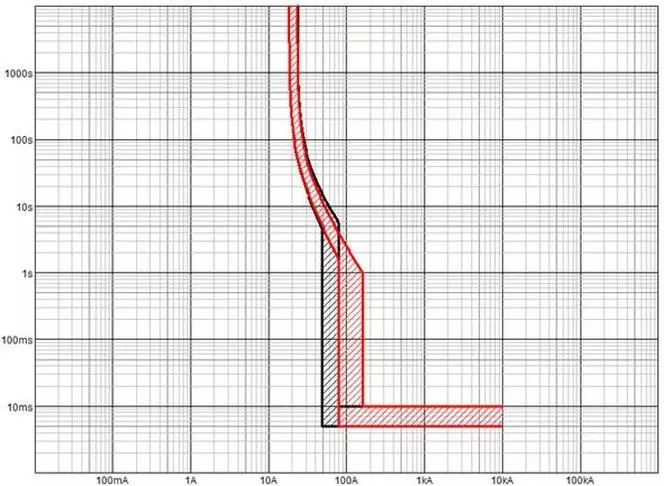

Пример характеристик диапазона MCB In=16 A, характеристики B и C (черный и красный) соответственно.
Кривые, представленные на графике выше, показывают, что вне зависимости от характеристик автоматического выключателя значения срабатывания в диапазоне токов перегрузки совпадают. Разница появляется только в диапазоне токов короткого замыкания - автоматические выключатели с характеристикой С позволяют протекать более высокому току за короткое время, чем выключатели с характеристикой В.По этой причине их применяют для защиты цепей питания приемников, характеризующихся повышенным потреблением тока при пуске.
Защита от перенапряжения
В здании с внешней системой молниезащиты за измерительным прибором (счетчиком) следует использовать разрядник 1+2. Благодаря этой комбинации он способен рассеивать большое количество энергии (свойство разрядника 1-го типа), возникающее, например, при прямом ударе молнии, обеспечивая при этом низкий уровень защиты по напряжению (свойство разрядника 2-го типа), т.к. а также защита электронных устройств.
Ограничители перенапряжения типа 2 применяются при установке объектов без внешней системы молниезащиты или других факторов, повышающих риск прямого удара молнии. Они также обеспечивают защиту бытовой техники, оснащенной чувствительной электроникой.
Ограничители перенапряжения должны иметь дополнительную защиту в соответствии с рекомендациями производителя.
Согласно пункту PN-HD 60364-4-443:2016 443.4 в случае одноквартирных домов защита от переходных перенапряжений не требуется, если общая стоимость защищаемой электроустановки менее чем в 5 раз превышает стоимость правильно подобранного ОПН, размещенного в разъеме.
Что нужно помнить?
При строительстве новой или модернизации существующей электроустановки помните следующее:
- одним из особых случаев, требующих дополнительной цепи питания, являются нагрузки мощностью 2 кВт и более (например, гидрофорная установка, водонагреватель, проточный нагреватель, электрическая духовка), независимо от способа питания: от розетки или прямо из розетки,
- электроплита должна питаться от сети с допустимой нагрузкой по току не менее:
- 16 А для трехфазного питания,
- 25А для одной фазы,
-
в доме с цокольным этажом или подвалом должны быть разделены отдельные розетки и цепи освещения,
-
количество приемных розеток в пределах одной цепи питания не должно превышать 10 точек,
-
стандарт PN-IEC 60364-4-43 допускает ток перегрузки до 45% выше, чем допустимая нагрузка кабеля по току в течение ограниченного времени. По этой причине важно использовать средства защиты, соответствующие параметрам защищаемых кабелей;
-
срабатывание защиты при запуске электроприбора может свидетельствовать о слишком высоком пусковом токе, превышающем кривую отказа выключателя,
-
распределительное устройство должно быть оснащено соответствующим ограничителем перенапряжения - он защитит установку и устройства от повреждения,
-
резервная защита ОПН должна выбираться в соответствии с рекомендациями производителя,
- в строго определенном случае использование ОПН не требуется. Но вы должны подумать, стоит ли такая экономия риска повреждения всей установки и подключенных нагрузок.
Помним – правильно подобранные средства защиты обеспечивают правильную и безопасную работу электроустановки дома и защищают как устройство, так и пользователя от последствий выхода из строя или помех.
Эксперт посоветовал
Доминик Джевецкий
Руководитель сегмента услуг проектного бюро в ABB, выпускник Варшавского политехнического университета и Варшавского университета наук о жизни. Она специализируется на распределительных сетях низкого и среднего напряжения, имеет опыт как в проектировании, так и в строительстве установок и распределительных устройств.
