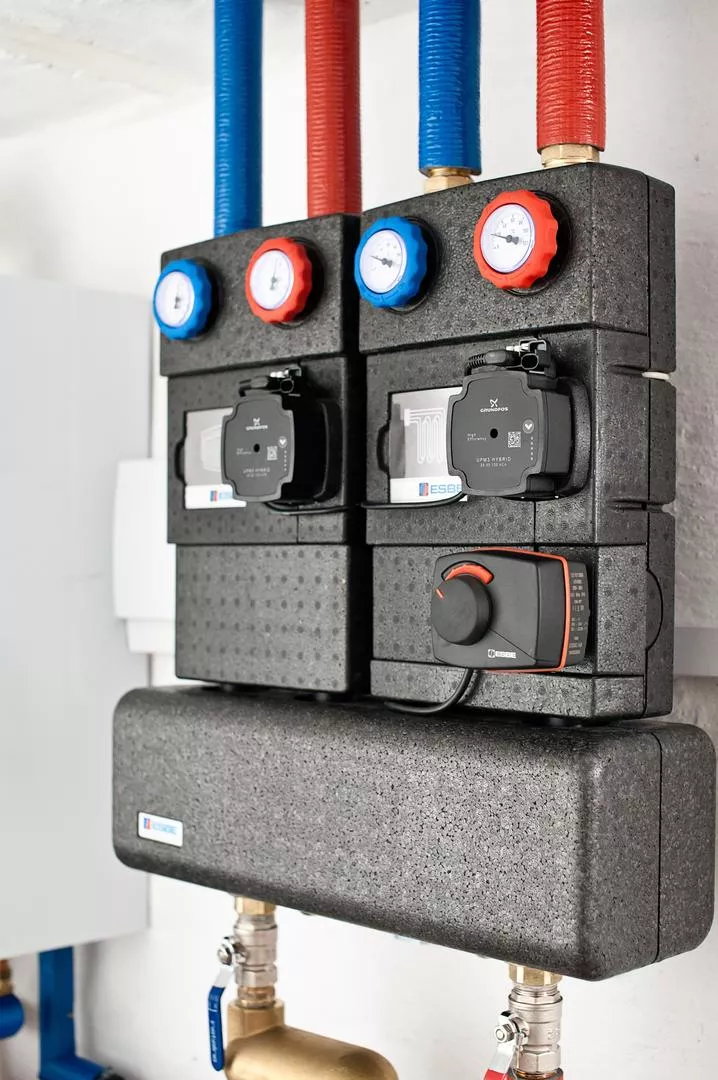

Стремление к минимизации энергопотребления в зданиях привело к распространению использования низкотемпературного водяного теплого пола. Для его эффективной работы необходима эффективная система контроля температуры. Может быть построен на базе насосной группы с автоматическим смесительным клапаном.
Стоимость отопления во многом зависит от эффективности системы управления системой отопления, которая поддерживает оптимальную температуру в помещениях, не допуская их перегрева. В установках с радиаторами стандартно для этой цели используется простое решение – вентили с термостатическими головками.Реализация той же задачи в теплых полах требует применения других устройств. Можно встретить мнение, что это лишняя трата. Это действительно так?
Долгое время отклика
Современные здания хорошо защищены от теплопотерь, а колебания температуры в их помещениях в течение дня в результате перепадов наружной температуры невелики.
Благодаря аккумуляции тепла в строительных перегородках они могут быть практически незаметны для нас. В помещениях с теплым полом, т.е. в которых радиатор представляет собой массивную бетонную плиту площадью всего помещения, снижение температуры воздуха на 1оС требует времени во много раз дольше, чем в случае с современными металлическими радиаторами малой пропускной способности. Для повышения температуры требуется много времени. Это значительно усложняет регулирование температуры в помещениях с теплыми полами, чем в помещениях с традиционными радиаторами.Быстро избавиться от аккумулированной в обогреваемом бетонном полу энергии невозможно – такой радиатор нельзя внезапно «выключить». Поэтому стоит следить, чтобы источник тепла не отдавал эту энергию в избытке.

Саморегулирующийся теплый пол
Напольное отопление характеризуется ярко выраженным явлением, называемым саморегуляцией тепловой эффективности. Чем больше разница температур между поверхностью нагрева и окружающей ее средой, тем больше теплопередача между ними. В случае теплых полов температура поверхности нагрева всего примерно на 5оC выше, чем температура воздуха в помещении. Следовательно, изменение температуры воздуха в помещении всего на 1оC эквивалентно изменению тепловой мощности напольного обогревателя почти на 20 % - скорость теплопередачи от пол к окружающей среде существенно меняется.Отсюда можно сделать вывод, что для обеспечения теплового комфорта в доме достаточно использовать центральную систему управления, которая будет поддерживать оптимальную температуру подачи установки, и небольшие перепады температур в отдельных помещениях, возникающие в результате внезапных потерь или прибавок тепла, будет выравниваться благодаря саморегулированию.
Автонастройка

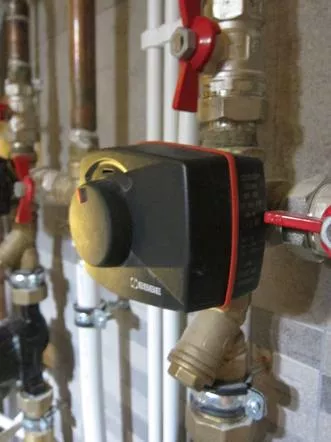

Во избежание ручной регулировки температуры подачи на изменение тепловых потерь и притоков, вызванных колебаниями температуры наружного воздуха или инсоляции, целесообразно использовать автоматически управляемый регулирующий клапан. Затем привод изменяет уставку температуры на клапане в зависимости от изменений внешней или внутренней температуры с поправкой на комнатную температуру. Единственным ограничением являются возможности системы автоматики, управляющей работой привода. Пользователи простых отопительных котлов без системы автоматики могут использовать привод с регулятором, например от ESBE - CRA100, обеспечивающий постоянный контроль температуры, CRB100 регулировка настройки клапана на комнатную температуру или 90С с регулировкой по наружной температуре с комнатной. коррекция температуры.
Регуляторный клапан направляет часть уже охлажденной воды, возвращающейся из системы, в подающую магистраль, тем самым снижая температуру подачи до заданного значения. При достижении максимально допустимой температуры циркуляционный насос останавливается, и вода в полу перестает циркулировать до тех пор, пока не остынет. Задачей смесительной системы может быть не только предотвращение перегрева установки. Когда источником тепла является твердотопливный котел, не обеспечивающий стабильной температуры воды, система управления со смесительным клапаном может в некоторой степени нивелировать влияние ее изменения на температуру в помещениях. Из-за высокой тепловой инерции теплых полов для этой цели обычно используют погодорегулятор, реагирующий на изменение температуры снаружи, т.е. заблаговременно по отношению к изменению температуры в помещениях. С помощью смесительного клапана контроллер подстраивает температуру подачи под изменяющуюся температуру наружного воздуха в соответствии с алгоритмом, хранящимся в его памяти.Отношение между ними называется кривой нагрева. Пользователь может изменить его ход, чтобы он соответствовал характеристикам здания и системы отопления и, таким образом, получал стабильную температуру в помещениях. Кроме того, кривую можно перемещать вверх и вниз и таким образом выбирать значение температуры, которое будет в них поддерживаться.
