Подскажем, какие газовые трубы выбрать и как их установить. Условием безопасной эксплуатации газовой установки является ее правильное исполнение, подтвержденное приемкой газовой установки.

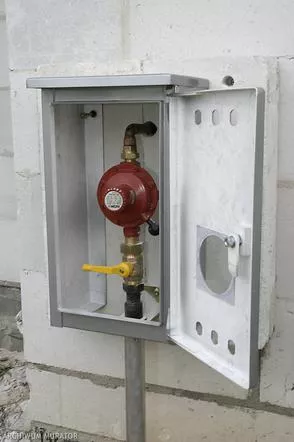

В договоре на подключение мы обязуемся начать сбор газа в указанную дату. А к тому времени мы должны подготовить внутреннюю установку (от газового шкафа до дома и внутри объекта). Это наша задача и хорошо, что она совпадает с запланированной датой подключения.

Какие трубы для газовой разводки внутри дома

Бытовая газовая установка может быть выполнена из черных стальных труб бесшовных или сварных, соединенных сваркой (наружной, от основного крана - если он монтируется в коробе в заборе - к стене дома и внутри дом) или трубы паяные медные (только внутри дома).Все материалы и устройства должны иметь действующие разрешения на использование в газовых установках в Польше.

Стальные трубы в газовой установке свариваются или соединяются резьбовыми фитингами из белого чугуна и герметизируются (тефлоновой лентой или герметизирующей пастой) для получения необходимой трассы монтажа. Чтобы они не подвергались коррозии, их необходимо покрасить краской.

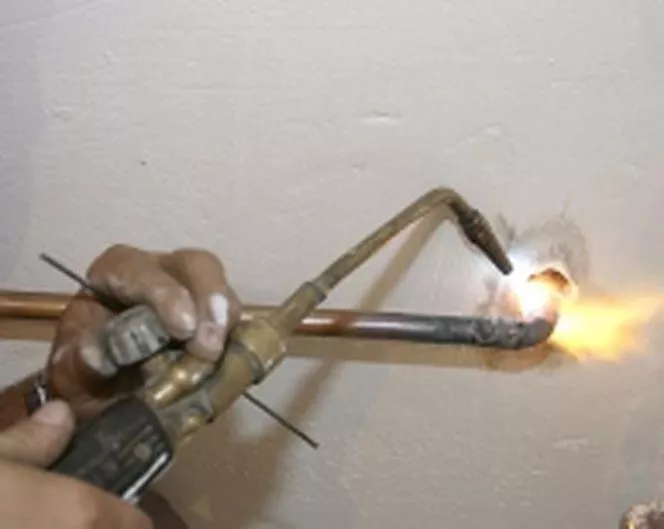

Медные трубы устойчивы к коррозии, но значительно расширяются под воздействием температуры, поэтому монтаж из них должен быть проложен таким образом, чтобы обеспечить естественную компенсацию удлинений. Для получения необходимой трассы используются латунные соединители и фитинги, герметизированные тефлоновой лентой или герметизирующей пастой.

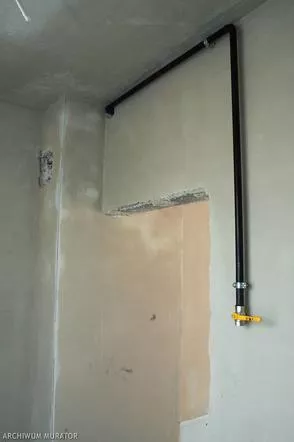

Газовые трубы должны быть уложены поверх стен и закреплены к ним хомутами. Их нельзя проводить через жилые помещения. Если этого нельзя избежать, нельзя использовать резьбовые соединения. В такой ситуации лучше всего использовать жесткие медные трубы – без стыков (5-метровые отрезки труб доступны в магазинах).

Провода можно спрятать в канавках, прикрытых негерметичными экранами или - но только в случае со стальными трубами, потому что медные трубы для этого слишком деликатны - залить гипсом, под воздействием которого они не будут корродировать и который при необходимости можно легко удалить.

Между газовыми трубами и другими установками (особенно электрическими) должно соблюдаться безопасное расстояние. Они должны быть удалены от розеток, коннекторов и других искрящих электроприборов на расстоянии не менее 60 см, от вертикальных водопроводных труб и центрального отопления - не менее 10 см.

Как проложить газопроводы

Внутри здания газовые трубы должны быть проложены в соответствии со следующими правилами:

  • трубы проходят по верху стен (в особых случаях допускается прокладка их за вентилируемым экраном),
  • необходимо избегать прокладки труб через жилые помещения,
  • газопроводы должны быть заключены в бесшовные стальные трубы при проходе через помещения без окон и вентиляции,
  • газоходы нельзя прокладывать в вентиляционных каналах, дымоходах, в пазах стен и на расстоянии менее 25 см от дымоходов,
  • трубопроводы природного газа должны быть проложены не менее чем на 10 см выше других установок,
  • при необходимости пересечения газовой трубы с другой установкой расстояние между ними должно быть не менее 2 см,
  • трубопроводы следует прокладывать с применением самокомпенсации, т.е. следует избегать длинных прямых участков,
  • участки труб, проходящие через несущие стены и перекрытия, должны быть защищены обсадными трубами,
  • трубы нельзя прокладывать сквозь или под фундамент,
  • трубы природного газа проходят под потолком, трубы сжиженного газа на полу,
  • трубопроводы или гибкие шланги для СУГ между двумя запорными вентилями должны иметь предохранительный клапан.

Домовая газовая установка может быть выполнена из стальных труб, соединенных сваркой

Как проложить газовые трубы

Газ от присоединения направляется на стояк, т.е. участок, ведущий его на каждый этаж. Разумеется, стояки делаются тогда, когда на каждом из них (например, на первом этаже плиты, а на первом этаже каменки) нужно будет подключить газовый ресивер. Стояки изготавливаются из стальных труб (бесшовных или сварных из проволоки). Газовая труба должна проходить через наружную стену здания на высоте 50 см над цокольным этажом и проходить в специальной трубе-оболочке (стальной или ПВХ). Благодаря этому он защищен от движений, возникающих в результате осадки здания. От стояка/стояков газ по разделительным линиям подается к газоприемникам.

См. также:

  • Отопление дома ГАЗом – плюсы и минусы>
  • БАК - какой выбрать>

Вертикальные секции должны находиться на расстоянии не менее 60 см от искрообразующих устройств. Расположение горизонтальных труб зависит от типа газа, подаваемого в установку. Если по ним протекает природный газ, они должны быть выше других трубопроводов. При наличии сжиженного нефтяного газа кабели должны быть проложены под электропроводкой и искровыми устройствами.

Подключение к газовой трубе: прямое или угловое

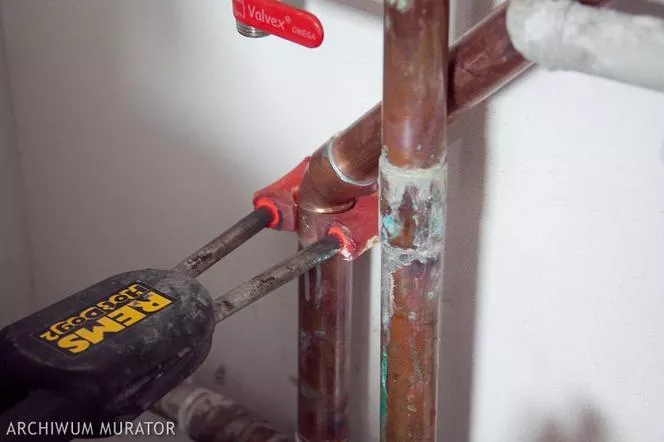

Когда необходимо соединить медные провода, используются латунные фитинги. Напротив, стальные трубы при наружной прокладке свариваются, а резьбовые фитинги могут использоваться для внутренней прокладки. Стыки необходимо герметизировать тефлоновой лентой или герметизирующей пастой. Если соединение выполнено из полиэтилена, его соединение со стальной или медной установкой осуществляется с помощью резьбового переходника ПЭ-сталь или ПЭ-медь.

Газоприемники

Наиболее часто используемые в домах: котлы, обогреватели и плиты. Эти устройства должны быть подключены к установке жесткими распределительными трубами. Их соединители соединяются с воздуховодом с помощью накидной муфты. Исключение составляет газовая плита, которую можно подключить с помощью быстроразъемного соединения (гибкий шланг с разъемом). Такое быстроразъемное соединение должно иметь сертификат безопасности СЕ.Кроме того, при сборке котлов и обогревателей дымоходы должны быть проложены как можно короче, их сечение не должно уменьшаться по всей длине, а длина от прерывателя тяги до выход должен быть не менее 2 м. Дымоход должен быть выведен над крышей на высоту, не допускающую нарушения тяги, а в прерывателе должен быть установлен датчик давления дымовых газов.На расстоянии 5 м от окна. Расстояние между горелкой и колпаком или шкафом должно быть не менее 1 м.Перед каждым ресивером шаровой кран и т.н. чистовой, т.е. глухой тройник. Благодаря этому можно контролировать и чистить газовые трубы.

Приемка газовой установки

Приемка газовой установки необходима, обязательна и проходит в три этапа.

  • Приемка газовой установки: I этап

I этап заключается в проверке соответствия установки согласованному проекту, протоколам, записям в строительном журнале и проверке протокола трубочиста о исправности вентиляционных и дымоходов.

  • Приемка газовой установки: II этап

II этап – оценка качества газовой установки, т.е. контроль:

  • действующие сертификаты и допуски на материалы и устройства,
  • прочность крепления,
  • пробел поддерживает,
  • расстояние от других воздуховодов, вентиляционных отверстий и окон,
  • корректное выполнение проходов через перегородки,
  • покрасочные и антикоррозионные покрытия.
  • Приемка газовой установки: III этап

Этап III – проверка герметичности газовой установки. Ей подвергаются все элементы установки – от газового крана до газового ресивера. Испытание на герметичность проводится сжатым воздухом.Перед подключением газовой установки к распределительной сети также проводится техническая приемка в присутствии представителя поставщика газа и инвестора. Инкассация является условием заключения договора поставки газа с потребителем.
