Во многих домах чердаки приспособлены под жилые помещения. При планировании такого ремонта в первую очередь необходимо определиться с конструкцией потолка и его несущей способностью, где будет лестница и какого размера может быть проем в потолке, как выбрать тип перегородок и их расположение. .

Изменение назначения чердака обычно связано с проектом реконструкции. Чаще всего это означает необходимость нанять архитектора и строителя, иногда также электрика и инженера по сантехнике. Стоимость такой проработки аналогична цене проекта нового индивидуального дома.Это связано с тем, что в соответствии с действующим строительным законодательством любое вмешательство в несущий элемент здания требует получения разрешения на строительство, т.е. подготовки технической документации уполномоченными лицами. Поэтому стоит самостоятельно оценить техническое состояние мансарды и возможность внесения изменений, и, возможно, вам удастся существенно сэкономить.

Чердачный потолок для изучения

В первую очередь необходимо определить, из чего сделан потолок и какова его конструктивная система. Лучше всего, когда у вас есть первоначальный проект дома, ведь тогда вся работа сводится к подтверждению полученной информации, т.е. замеру шага несущих стен, этажности и подтверждению типа перекрытия. Однако это не очень распространенная ситуация, потому что планы домов обычно отсутствуют. Но ломаться не обязательно, ведь может быть достаточно визуального осмотра, составления эскиза на основе нескольких замеров, сверления потолка или проведения локальных раскопок.

Виды потолков в частных домах

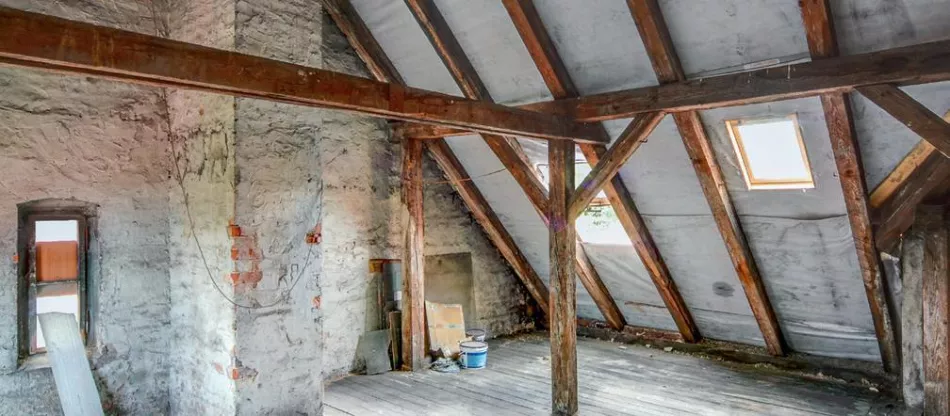

  • Деревянный потолок

Деревянное перекрытие чаще всего является элементом конструкции крыши, например, стропилами, хомутом, прогоном и хомутовыми или подвесными фермами. Балки часто имеют сечение 18 х 24 см и располагаются как стропила (80-150 см). Они могут быть видны снизу или прикрыты хедлайнером. На так называемый глухой пол обычно укладывают штукатурку. В прошлом это был широко используемый тип потолка, но из-за его горючести его заменили керамическими и железобетонными конструкциями.

  • Потолок Клейна

Кляйново перекрытие представляет собой конструкцию, состоящую из стальных двутавровых балок и заливки кладочного кирпича цементным раствором. В каждый второй сварной шов обычно укладывают арматуру из круглого железа или стальных стержней.Этот тип перекрытия очень часто используется на чердаках, особенно в экономичном варианте с так называемой легкой плитой, т.е. кирпичной укладкой вровень.

  • Потолок Аккермана

Перекрытие Аккермана - вид многореберного перекрытия из керамического пустотелого кирпича высотой 15, 18, 20 или 22 см, образующего своеобразную опалубку для железобетонных ребер. Арматура выполнена из несущих стержней и хомутов и имеет V-образное сечение.Перекрытие раньше очень часто использовалось из-за простоты конструкции и легкости исполнения. По такому же принципу строится перекрытие типа Контра, отличающееся шагом ребер (60 см) и пустотелыми кирпичами из бетона.

  • Реберная плита

Блочно-ребристый перекрытие отличается от перекрытия Аккермана тем, что балки сборные, а не монолитные, и при строительстве не требуется полная опалубка.

Такие потолки были и остаются популярными особенно в одноквартирных домах из-за скорости и простоты выполнения без использования тяжелой техники. Есть много типов этих потолков, в разных вариантах. Когда-то самыми популярными были Fert, DZ3, DZ4, DZ5.

  • Железобетонный пол

Плитный или пластинчато-ребристый – это очень универсальная монолитная конструкция, т.е. целиком изготавливаемая на строительной площадке. Его можно практически свободно формировать и адаптировать к конкретным задачам. Не очень часто используется в одноквартирном доме, так как требует расчетов, полной посадки, умения и аккуратности в вязке арматуры.

  • Потолок из сборных плит

Все элементы перекрытия из сборных плит изготавливаются в заводских условиях, и после доставки на строительную площадку и правильной укладки он готов к немедленной эксплуатации. Для сборки обычно требуется кран, поэтому он реже используется в частных домах. Исключение составляют многопустотные плиты, которые чаще применялись в индивидуальном домостроении. Это определялось такими преимуществами, как: ровная поверхность дна и верха, простота сборки без подпорок и обшивки, полная несущая способность сразу после укладки.

Осмотр потолка в отремонтированной мансарде

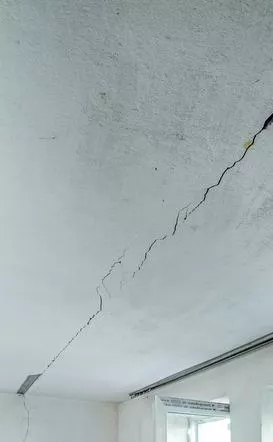

Во многих случаях можно сказать, с каким потолком вы имеете дело и какие стены являются несущими, благодаря беглым наблюдениям. Так обстоит дело с балочными потолками: деревянными и клейновыми. Просто балки с шагом от 80 до даже 160 см видны особенно при выходе на чердак, а иногда и со стороны жилых помещений. Часто расположение балок видно на потолке. На это указывают параллельные трещины в штукатурке или характерное изменение цвета (образуется в местах тепловых мостиков). Также относительно легко распознать многореберные потолки (шаг балок от 30 см до 60 см). Тогда вы также можете увидеть царапины или обесцвечивание на потолке в месте балок.

Сверла в потолке

Но лучше всего просверлить потолок, а на чердаке сломать фрагмент потолка между балками. Благодаря этому вы узнаете, что это такое:

  • тип потолка (Акерман, ДЗ, Ферт, Церит, Терива, Контра и др.),
  • из чего делают пустотелые кирпичи (бетон, керамзитобетон, керамика),
  • какова их высота, тип и шаг несущих балок (монолитные, сборные железобетонные, ферменные),
  • какая планировка потолка (т.е. на какие несущие стены опираются балки,
  • какая толщина верхнего слоя бетона.

Наверное, ни у кого не возникнет проблем с расшифровкой плитных перекрытий, особенно полых (так называемый потолок Жеранского). Трещины, а нередко и явные разломы на стыках соседних плит – почти норма. Они видны через равные промежутки от 60 см до 150 см с градацией 30 см. Эти виды отметин на потолке и повторяющиеся на полу чердака почти наверняка признаки, указывающие на такой потолок. Сложнее всего распознать качественно сделанный, даже железобетонный потолок. Впрочем, все станет ясно, когда вы его просверлите.Тогда вы узнаете какая толщина потолка (обычно от 6 см до 15 см).

Какая схема армирования потолка: карьеры

Также необходимо изучить схему армирования потолка. Можно использовать для этого металлоискатель или сделать карьер, т.е. отколоть покрытие прутьев на небольшой фрагмент, например, 40 х 40 см. Что крайне важно, выход делается со стороны потолка, а не пола, так как основное армирование плит перекрытия находится в их нижнем слое, особенно в средних зонах помещений. Тонкие стержни диаметром 4,5 мм или 6 мм, расположенные на расстоянии от 15 см до 33 см, являются так называемой распределительной арматурой, т.е. ненесущей. Более толстые стержни диаметром 8-16 мм с шагом от 5 см до 15 см являются основной, т. е. несущей, арматурой. Также важно, гладкие эти прутки или ребристые (ребристые обладают гораздо большей прочностью). Этот тип расположения армирования указывает на однонаправленное железобетонное перекрытие, которое часто опирается на продольные несущие стены, как наружные, так и внутренние.В домах с большими помещениями, похожими по форме на квадрат, можно встретить крестообразные железобетонные перекрытия. Тогда все бруски имеют одинаковый или даже одинаковый диаметр и образуют квадратную сетку с ячейками от 6 до 12 см, а несущие стены, на которые они опираются, образуют прямоугольник и имеют толщину более 12 см.

Нужно ли армировать потолок? Прочность старого потолка

Прочность старых потолков определяется инженером-строителем и часто необходима при приспособлении чердака, но не всегда. Несущая способность в значительной степени зависит от пролета пола, т.е. расстояния между стенами, на которые он опирается. Тип потолка, временная нагрузка, вес пола, перегородок и т. д. также оказывают значительное влияние всего на 50 кг/м2(вес людей, мебели , бытовая техника и подвижное оборудование). Это необходимо учитывать при приспособлении мансарды под жилые цели.Лучшим в этом отношении является перекрытие из сборных многопустотных плит, поскольку их несущей способности обычно достаточно, независимо от пролета. Проще говоря, эти плиты были рассчитаны на динамическую нагрузку не менее 150 кг/м2и типичную временную нагрузку (со слоями пола, штукатуркой и временной нагрузкой) не менее 320 кг/м.2, не считая собственного веса потолка. В многореберных потолках все не так однозначно. Многое зависит от пролета потолка, расстояния между балками, высоты используемых пустотелых кирпичей или толщины бетонного покрытия. Стандартно все они были рассчитаны на переменную нагрузку не менее 150 кг/м2Однако иногда предпринимались попытки сэкономить на потолках верхнего этажа и, например, использовались более широкие или более низкие пустотелые кирпичи, что повлияло на снижение нагрузки. Это было безопасно и приемлемо при гораздо меньших полезных нагрузках (без пола, без перегородок, с втрое меньшей переменной нагрузкой).Однако при приспособлении мансарды такой потолок необходимо усилить. Сделать это можно разными способами, и определиться с выбором решения должен застройщик (разумеется, после согласования способа с инвестором). Также проектировщик должен оценить (рассчитать) несущую способность монолитных железобетонных перекрытий. Переменных в данном случае просто так много (пролет, толщина, потолочная опора, диаметр, шаг и марка арматуры, класс бетона), что люди без соответствующих знаний и практики не в состоянии обеспечить должный уровень безопасности как структура здания и будущие пользователи. Аналогично перекрытиям Кляйна, в которых несущая способность зависит от пролета балок, их шага и вида кирпичной плиты (легкие, толщиной в ¼ кирпича, полутяжелые с ребрами из кирпичей, уложенных ромбами). , т. е. высотой в ½ кирпича, и тяжелым, толщиной в ½ кирпича). Не менее важен и способ армирования плит: лентой, т.е. плоскими стержнями сечением от 1 х 20 мм до 2 х 30 мм, или стальными стержнями диаметром от 4,5 мм до 8 мм, уложенными через каждую секунду. , каждый третий или каждый четвертый сустав.В целом можно сказать, что для мансардных перекрытий часто применялись потолки Кляйна со светлой плитой. По этой причине при адаптации, как правило, требуют подкрепления. Перекрытия с шагом несущих стен до 4,50 м, шагом балок до 1,20 м, хотя бы с полутяжелой плитой, вероятно, будет достаточно для передачи дополнительных эксплуатационных нагрузок.

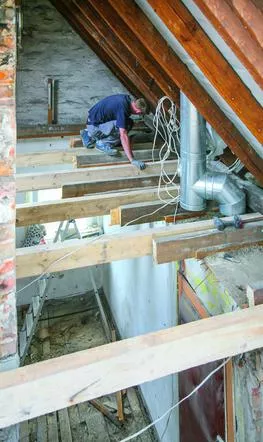

Проблемы с деревянным потолком: снятие штукатурки

С деревянными балочными потолками может быть иначе, ведь важно, что на таком потолке уложено. Очень часто это глиняная смесь, т.е. смесь глины, золы, извести и мякины или стружки. Этот слой играет очень важную роль в деревянном потолке – тепло-, звуко- и противопожарную изоляцию. В значительной степени он защищает его от грызунов и, в некотором смысле, от влаги, поскольку обладает способностью поглощать и выделять большое количество водяного пара (поэтому заменяет пароизоляцию). Недостатком пудинга является относительно большой вес от 800 до 1300 кг/м3Однако при использовании соответствующих более легких материалов поп-ап можно заменить, не нарушая звукоизоляции потолка и, что немаловажно, не увеличивая его вес. Если вы решили демонтировать полепу, очень важен способ ее удаления. Пространство между двумя балками не следует выкапывать сразу, так как это может привести к быстрому ослаблению балок и растрескиванию потолка. Это особенно важно, когда капитальный ремонт нижнего этажа не планируется. Штукатурку рекомендуется снимать полосами шириной около 100 см, перпендикулярно всем балкам перекрытия. Тогда разгрузка и перезагрузка балок с расчетными слоями будут равномерными. Проверку несущей способности балочных деревянных перекрытий без штукатурки следует поручить застройщику. Используемые ранее деревянные потолочные балки обычно имеют большой запас несущей способности и даже после добавления последующих расчетных слоев не должны требовать усиления, но это должно быть проверено лицом с соответствующей квалификацией и разрешениями.

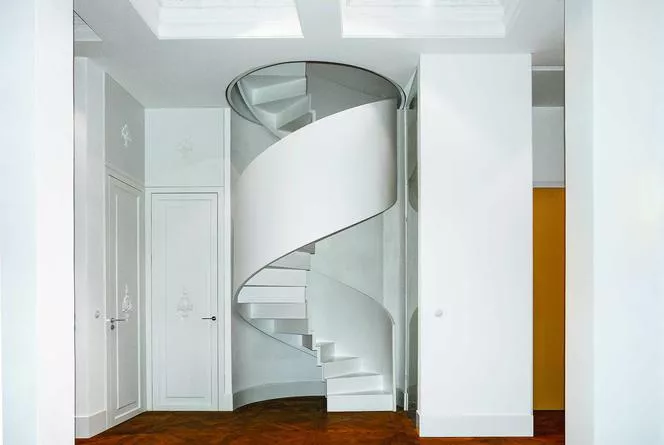

Открыта лестница в старом потолке

Очень часто для выхода на чердак использовали стремянку или лестницу. Это позволяло использовать небольшие и узкие пространства, такие как вестибюли, коридоры или ванные комнаты, для вертикального сообщения. Благодаря этому проем в потолке получился небольшим, примерно 60 х 80 см. После приспособления мансарды под жилые помещения лестницы должны соответствовать стандарту, т.е. занимать гораздо большую площадь и чаще всего потребуют демонтажа большого фрагмента потолка. Еще одним препятствием могут быть крутые двускатные крыши, как-то вынуждающие расположение входа на чердак в его средней зоне, т.е. там, где можно удобно стоять (минимальная высота 210 см). В свою очередь проектирование двухмаршевой лестницы обычно означает необходимость отвести одну из комнат первого этажа под коммуникации, а ведь ремонт вы делаете для увеличения жилой площади дома, а не для ее ограничения.Кроме того, этот тип клетки вызовет серьезное вмешательство в конструкцию потолка, так как необходимо будет вырезать проем с минимальными размерами 180 х 260 см (рекомендуется 250 х 380 см). Тогда может быть хорошим решением сделать закрытую лестницу снаружи здания и использовать для этой цели, например, веранду или расположить лестницу наверху дома. Тогда вы избежите ремонта потолка, получите удобную лестницу и хорошую связь с помещениями обоих этажей. Поэтому советуем рассматривать лестницы одномаршевые, возможно ломаные, т.е. с несколькими ступенями, расположенными перпендикулярно основному маршу, потому что они обычно вызывают наименьшее вмешательство в конструктивную систему потолка.

Ширина проема может быть только 80-90 см. В потолках с деревянными балками и потолках типа Клейна, как правило, нет необходимости вырезать какие-либо балки. Как правило, достаточно убрать фрагмент перекрытия, пудинга или кирпичной плиты длиной около 330 см и, возможно, добавить замену, т.е. дополнительную, перпендикулярную балку, на которую будет опираться лестничный марш.В многореберных перекрытиях обычно выгодно удалять одну или две балки перекрытия и пустотелые кирпичи на их основе, не повреждая конструкции. То же самое может быть и в случае с железобетонными сборными перекрытиями. Часто удается снять (сколотить, вырезать) только одну плиту, чтобы освободить место для новой лестницы. Выполнение работ с монолитным железобетонным перекрытием всегда требует привлечения строителя, так как часто требуется усиление пола по краям проема или дополнительная опора колонной.

Перегородки на старом потолке

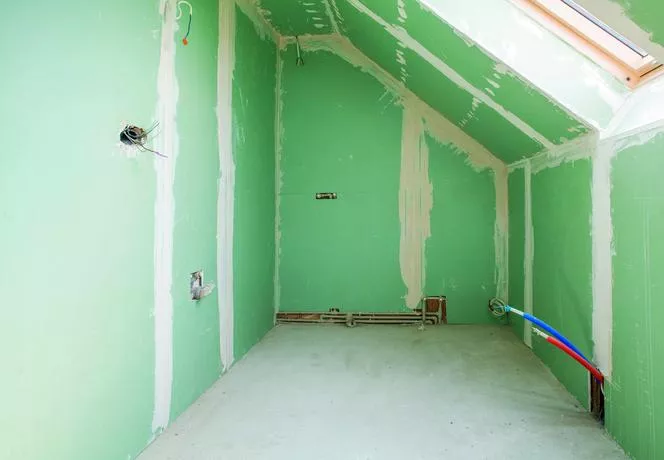

Основная задача перегородок – отделить помещения от чердачного объема и обеспечить помещениям достаточную звукоизоляцию. Эти функции прекрасно выполняют оштукатуренные стены из полнотелого кирпича, ячеистого бетона плотностью 600-700 кг/м3или керамического пустотелого кирпича. Однако у этих конструкций есть серьезный недостаток – они тяжелые (вес до 250 кг/м2). При строительстве нового дома это не помеха, ведь тогда - при оформлении перекрытия - достаточно добавить балку, ребро или соответствующую арматуру.Однако в существующем старом доме реализация такого вида армирования может оказаться достаточно хлопотной. Гораздо лучшим решением является использование стен из легкого гипсокартона (вес от 25 до 75 кг/м2). Просто вес такой стандартной стены с одинарной обшивкой из гипсокартона высотой 2,5 м составляет всего 65 кг/м, а с двойной обшивкой – 125 кг/м. Это эквивалентно стоячему весу человека, площадь стопы которого примерно в два раза превышает основание стены длиной 1 м. Для сравнения, вес аналогичной сплошной кирпичной перегородки составляет примерно 640 кг/м.

Малый вес стен из гипсокартона означает, что их можно ставить на все ребристые, железобетонные и сборные перекрытия без опасений и без дополнительных расчетов, но только в направлении, перпендикулярном ребрам перекрытия и основной арматуре. В потолках с деревянными балками и балками Кляйна из-за расстояния между несущими балками более 60 см под стеной из гипсокартона следует использовать деревянную или стальную фундаментную балку.Его поперечное сечение зависит от расстояния между потолочными балками, а также от высоты и веса перегородки. Его выбирают из-за прогиба, ведь тогда непременно будет гарантирована грузоподъемность. Обычно достаточно деревянного бревна сечением 5 х 5 см, 4 х 10 см или сечения С50Е, уложенного горизонтально. Разместить легкие стены из гипсокартона параллельно несущим элементам потолка уже не так просто и прямолинейно. Хотя сборные железобетонные перекрытия (особенно швеллерные) не требуют никакого армирования, перекрытия с очень тонкими монолитными плитами и большими пролетами должны быть проверены строителем. То же самое относится к потолкам с деревянными балками или потолкам Клейна. Когда вы хотите нагрузить одну балку массой перегородки - необходимы расчеты. Их можно избежать, если гипсокартонную стену запроектировать между двумя несущими балками и разместить на деревянных или стальных фундаментных балках с опорой на соседние несущие балки, расположенные примерно через каждые 60 см. То же самое следует делать и в случае многореберных перекрытий, поскольку не допускается размещать даже легкие гипсокартонные стены непосредственно над пустотами перекрытий или нагружать одно ребро, не проверив его несущую способность.
