Свежий воздух можно подвести к рекуператору под землей - по длинной трубе или через гравийный слой. Затем зимой будет тепло, а летом бесплатно.
Грунтовой теплообменник (GWC) - это устройство, которое используется в системах механической вентиляции с рекуперацией тепла. Это относительно простая установка, благодаря которой можно получить тепло, накопленное в земле. Благодаря GWC воздух можно охлаждать летом и нагревать зимой. Проверьте, стоит ли устанавливать наземный теплообменник и как это сделать. Какие теплообменники чаще всего сочетаются с механической вентиляцией и рекуператором?
Как сделать грунтовый теплообменник?
Диафрагменный теплообменник
Диафрагменный теплообменник заземления относительно прост в изготовлении. Он состоит из длинной (около 40 м) трубы, утопленной в земле на глубине 1, 2-1, 4 м. Это может быть тонкостенная канализационная система - из ПВХ - или, что еще лучше, специальная для строительства наземных теплообменников - полипропилен или полиэтилен с внутренним антибактериальным слоем.
Конструкция бездиафрагменного теплообменника
Бездиафрагменный обменник немного более хлопотный. Он состоит из очищенного (промытого, без песка) гравия с размером зерен 20-50 мм, заполняющего траншею сторонами 3-4 м в длину и глубиной около 80 см.

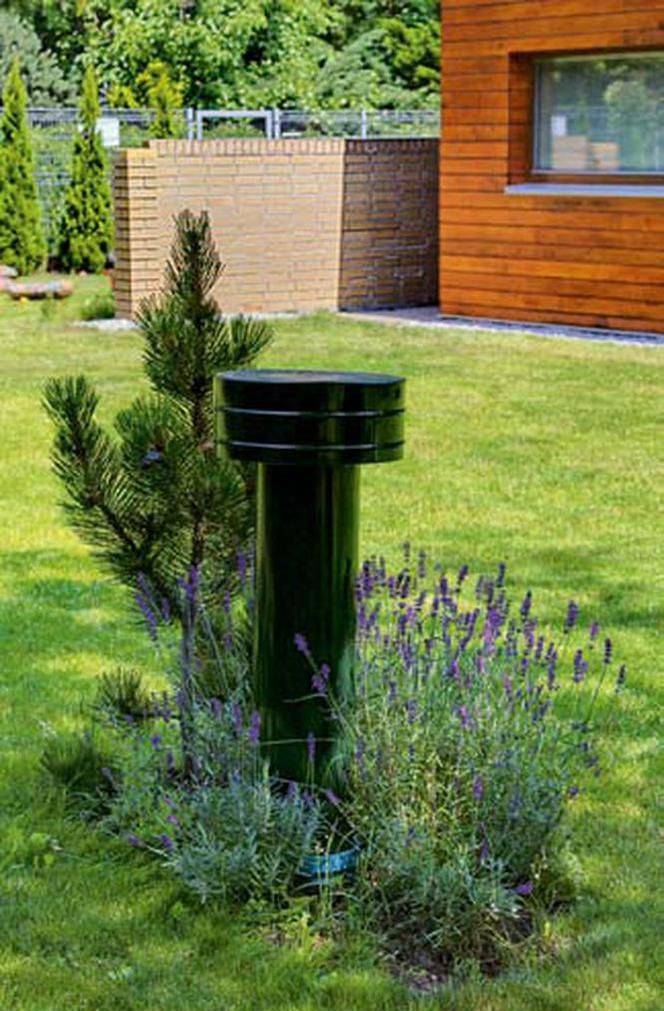

Вертикальная труба соединена с гравийным слоем - впускная труба втянута в горизонтальную дренажную трубу, распределяющую воздух по всей ширине теплообменника. На противоположной стороне от месторождения находится вторая труба, воздух которой всасывается в систему вентиляции внутри здания. Чтобы температура слоя всегда была положительной, ее следует покрыть сверху толстым слоем грунта, но вы также можете уложить на него теплоизоляцию, получая аналогичный эффект, несмотря на небольшую глубину теплообменника в земле.
Если возникнет такая необходимость, теплообменник может быть установлен над землей - изоляция позволит температуре внутри отложения соответствовать почве на глубине до 5 м.
Пластинчатый теплообменник
Пластинчатый теплообменник является модификацией Gravel Gravel. Он состоит из гравия и песчаного балласта толщиной 5 см, уложенных на балласт, внутри которых воздух поступает непосредственно в контакт с землей. На плиты укладывают пенополистирольную изоляцию толщиной 12 см, а всю покрывают родным грунтом. Траншея должна иметь площадь в три-четыре раза больше, чем в случае гравийного русла.
Преимущество пластины GWC выше, чем в стабильности температуры гравийного воздуха после прохождения через теплообменник. Это связано с большей площадью контакта теплообменника с естественным грунтом, в котором накапливается тепло.
