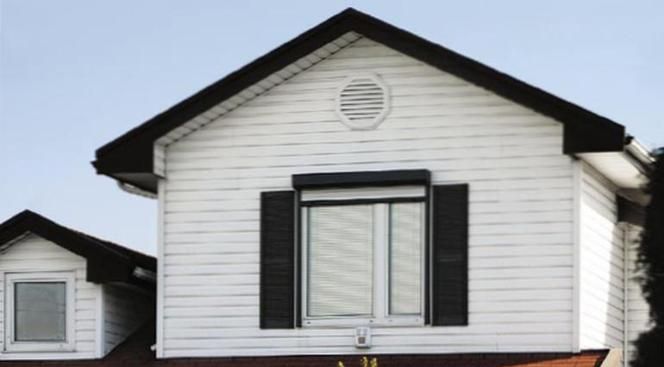

В доме с механической вентиляцией нет вентиляционных труб, но есть воздухозаборники и вытяжки, например, в виде отверстия в фасаде, закрытом жалюзи.
Наиболее важным устройством системы вентиляции с рекуперацией тепла является рекуператор. Однако это еще не все. Система рекуперации не будет работать должным образом без вентиляционных каналов, воздухозаборников и вытяжек, диффузоров и правильной регулировки. Откройте для себя элементы системы механической вентиляции с рекуперацией тепла.
Вентиляционные каналы
Воздуховоды в установках с рекуперацией тепла обычно имеют круглую или прямоугольную форму в поперечном сечении. В односемейных домах прямоугольные воздуховоды используются только там, где недостаточно места для круглых. Для таких относительно небольших вентиляционных установок предназначены прямоугольные воздуховоды высотой всего 5 см, которые могут быть скрыты даже в слое стяжки.
Стоит обратить внимание на жесткость каналов. Дешевле, из тонкого листового металла, деформации и утечки при установке. То же касается и прямоугольных пластиковых воздуховодов - они не гарантируют герметичность соединений и не рекомендуются для монтажа механической приточно-вытяжной вентиляции с рекуперацией тепла.
Воздуховоды должны быть теплоизолированы, обычно используется минеральная вата (это также будет звукоизоляция). Неизолированные воздуховоды, проходящие через неотапливаемые помещения, вызывают снижение эффективности рекуперации тепла. Кроме того, в результате снижения температуры воздуха из него могут конденсироваться водяные пары, а образовавшаяся конденсация может привести к повреждению установки.
Воздухозаборник
Воздухозаборник обычно это большая вентиляционная решетка, образующая конец канала забора свежего воздуха. Он прикреплен к стене дома, желательно вдали от окон и с наветренной стороны. На решетке обычно имеется так называемая приточная камера с заглушкой для подключения вентиляционного канала. Если в установке установлен наземный теплообменник, обычно устанавливается полевой воздухозаборник, то есть конец вентиляционного канала, направленный вертикально снизу от поверхности земли. Он должен быть покрыт сверху крышей, а воздухозаборники должны быть не менее 0, 5 м над землей по бокам, чтобы они не были покрыты снегом. Полевой воздухозаборник может быть металлическим, пластиковым или кирпичным, с входными отверстиями, закрытыми жалюзи или сеткой.
Воздушная пусковая установка
Пусковая установка - это конец воздуховода, через который выходит воздух из рекуператора . Как и воздухозаборник, это большая вентиляционная решетка, установленная во внешней стене дома, или вертикальная труба, проходящая через крышу с выходом, защищенным от осадков.
Решетки и диффузоры
Воздух направляется в помещения и извлекается из них через специальные вентиляционные решетки или (чаще) через круглые диффузоры. Элементы подачи и выпуска имеют немного различную форму, и это следует учитывать при установке. Поток приточного воздуха должен быть правильно направлен, а решетка или рассеиватель не должны шуметь или загрязняться. Стоит также отметить, что более дешевые пластиковые диффузоры покрывают пыль быстрее, чем более дорогие металлические.
Регулирующие дроссели
Заслонки используются для выравнивания давления в отдельных ветвях воздуховодов, так что предполагаемый воздушный поток вытекает из каждого диффузора и что из отдельных комнат извлекается столько воздуха, сколько предсказывал разработчик. Часто для экономии демпферы опускаются, и регулирование осуществляется с помощью самих диффузоров, что также позволяет это, но во многих случаях такая регулировка недостаточна и система вентиляции не работает должным образом.
