Как работает современное гибридное отопление тепловым насосом и как его установить? Мы объясняем, что такое гибридный тепловой насос.

Гибридное отопление - решение, которое используется уже несколько лет. Однако готовые комплекты, обеспечивающие гибридное отопление, появились на рынке совсем недавно. Во многих домах они были созданы, например, путем подключения газового котла к установке, ранее работавшей от твердотопливного угольного или дровяного котла, чтобы сделать отопление менее поглощающим, или путем подключения солнечных коллекторов к установке с масляным котлом. с целью снижения затрат на подготовку горячей технической воды.

Готовые комплекты и компактные гибридные отопительные приборы – относительно свежая идея. Примером такого комплекта является комбинация газового котла, естественно конденсационного, и сплит-воздушного теплового насоса. Этот комплект особенно рекомендуется для существующих домов с уже работающей газовой котельной, но возможно его внедрение и в строящихся домах.

Содержание

  1. Что такое гибридное отопление?
  2. Гибридный тепловой насос
  3. Система Magis Combo - газовый котел + тепловой насос
  4. Преимущества гибридной системы отопления
  5. Что входит в гибридный комплект?
  6. Как получить финансирование для гибридного теплового насоса
  7. Установка гибридного теплового насоса
  8. Почему стоит заменить угольный котел тепловым насосом?

Что такое гибридное отопление?

Гибрид – это организм или система, состоящая из разных, казалось бы, несовместимых элементов. Применительно к отопительным установкам гибридное отопление - это система, использующая как минимум два вида топлива или электричества, либо объединяющая два (или более) отопительных прибора. Благодаря такой интеграции системы становятся удобнее для пользователя - гибче, надежнее и дешевле в эксплуатации.

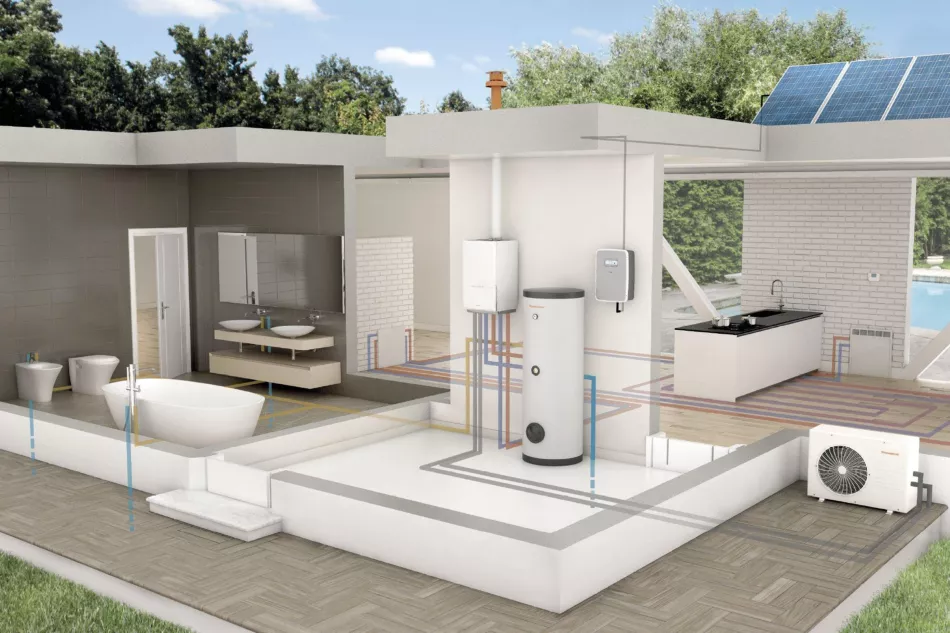

Гибридное отопление, т.е. объединение нескольких устройств в одну установку, призвано обеспечить более экономичную работу и надежность. Что это будут за устройства? С одной стороны, они используют бесплатную возобновляемую энергию, такую как тепловые насосы, солнечные коллекторы, фотовольтаика, а с другой – работающие в любых условиях, но более дорогие в эксплуатации, такие как газовый котел. В гибридной системе обычно имеется большой буферный резервуар, к которому может подаваться тепло из нескольких источников. Необходимо оснастить систему системой автоматического управления, которая позволит наилучшим образом использовать каждую из них с учетом их эффективности, погодных и тепловых затрат.Примером гибридной системы может быть установка с солнечными коллекторами и бойлером или воздушный тепловой насос и газовый бойлер. Совместное автоматическое управление позволяет наилучшим образом использовать КПД каждого источника и текущую доступность топлива с учетом изменяющихся погодных условий, а также оптимизировать затраты на выработку тепла в них. Гибридные системы отопления гарантируют бесперебойность теплоснабжения. Если одно устройство выходит из строя, другое вступает во владение.

Гибридный тепловой насос

Кроме гибридных систем отопления, существуют также компактные гибридные устройства, сочетающие в себе несколько источников энергии (часто возобновляемых). Примером такого комплекта является фотоэлектрический модуль, взаимодействующий с солнечным коллектором, или описанный в этой статье гибридный тепловой насос, объединяющий тепловой насос воздух-вода с газовым конденсационным котлом.

Гибридный тепловой насос – это устройство будущего, но, прежде всего, оно гарантирует снижение затрат на нагрев технической воды и большие шансы снизить расходы на центральное отопление.Ни котел с насосом для ГВС, ни даже сам по себе конденсационный котел таких возможностей не давал. Гибридные тепловые насосы являются относительно инновационным решением. Таких установок не так много, поэтому мнение о них еще не сложилось.

Система Magis Combo - газовый котел + тепловой насос

Система Magis Combo состоит из интегрированных: теплового насоса сплит-системы воздух-вода и газового конденсационного котла. Комплект можно использовать для отопления, охлаждения и производства горячей воды для бытовых нужд. Наружный блок теплового насоса доступен в трех версиях мощностью 5, 8 или 10 кВт. Во внутреннем блоке элементы конденсационного котла (с максимальной мощностью 27 кВт для горячей воды и 24 кВт для центрального отопления) объединены с гидравлическим модулем теплового насоса. Тепловой насос может работать при наружной температуре -20°oC. Он способен снабжать установку водой с температурой 55оС при температуре наружного воздуха -10оС и 45oC для -20oC.

Контроллер устройства принимает решение о питании установки от котла или теплового насоса – в зависимости от погодных условий, с учетом эксплуатационных расходов теплового насоса и котла. Это сделано для того, чтобы тепло всегда производилось с наименьшими затратами.

Преимущества гибридной системы отопления

  • Гибкий - гарантирует непрерывность теплоснабжения, в том числе в случае выхода из строя одного из источников.
  • Экономичный - позволяет подстроить работу системы под цены на топливо и погодные условия.
  • Удобный - работает практически без обслуживания и управляется автоматически.

Что входит в гибридный комплект?

  • Внутренний блок - в корпусе, напоминающем подвесной газовый котел, расположены элементы конденсационного котла и гидромодуль теплового насоса

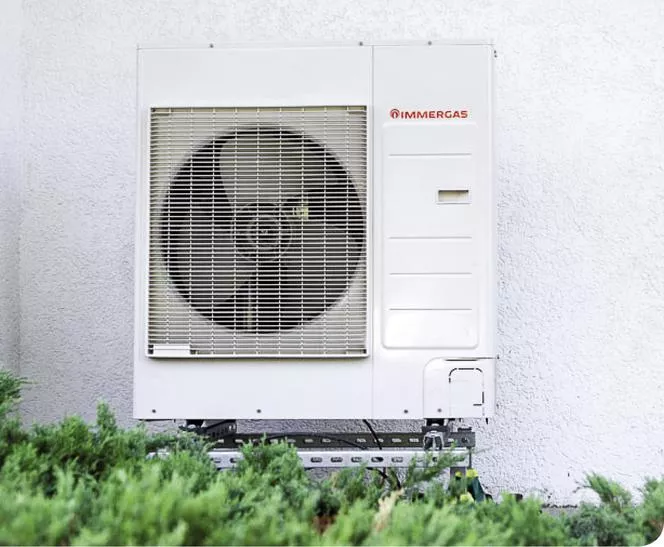

  • Наружный блок - как и все наружные блоки сплит-тепловых насосов воздух-вода, имеет вентилятор, испаритель и самый громкий элемент под кожухом - компрессор

Читайте также: Сколько стоит отопление дома тепловым насосом>

Как получить финансирование для гибридного теплового насоса

Если мы решим приобрести и установить гибридный тепловой насос, то можем рассчитывать на финансирование, предоставляемое, например, в рамках государственной программы «Чистый воздух». Его главная цель - борьба со смогом и поддержка экологических решений. Субсидия, предоставляемая тепловому насосу, покрывает от 30% до 90% инвестиционных затрат – ее размер зависит от дохода на человека в семье. Подробнее о субсидиях на тепловые насосы читайте в статье: Как получить субсидию на тепловые насосы

Установка гибридного теплового насоса

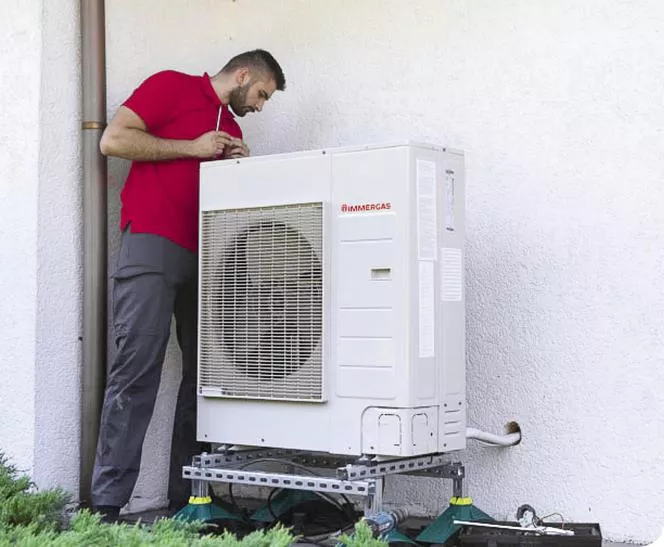

Опорная конструкция - Выбор места и способа установки теплового насоса должен быть хорошо продуман, чтобы исключить возможные вибрации и шумы, возникающие при работе устройства, и обеспечить комфорт его использования.

Контур теплового насоса - Тепловой насос установлен на жесткой раме с вибропоглощающими опорами, а изолированные трубы хладагента между двумя блоками проложены в соответствии с инструкциями по установке.

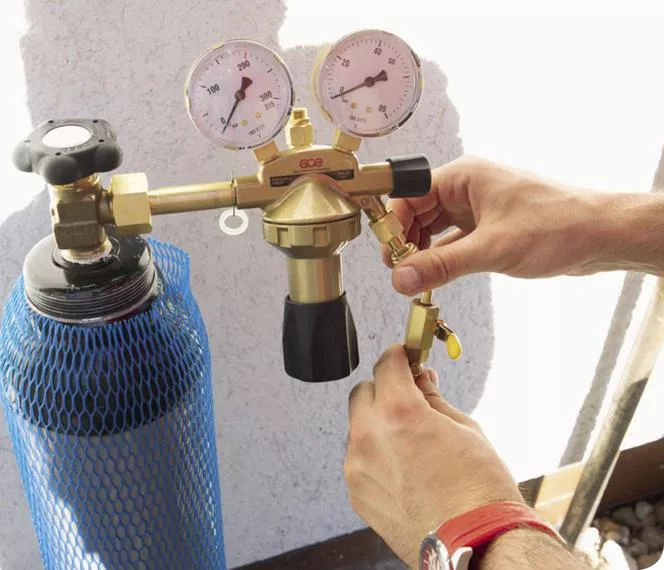

Испытание под давлением - Перед запуском теплового насоса оба агрегата должны быть проверены на герметичность путем заполнения соединительных труб сухим азотом при максимальном рабочем давлении.

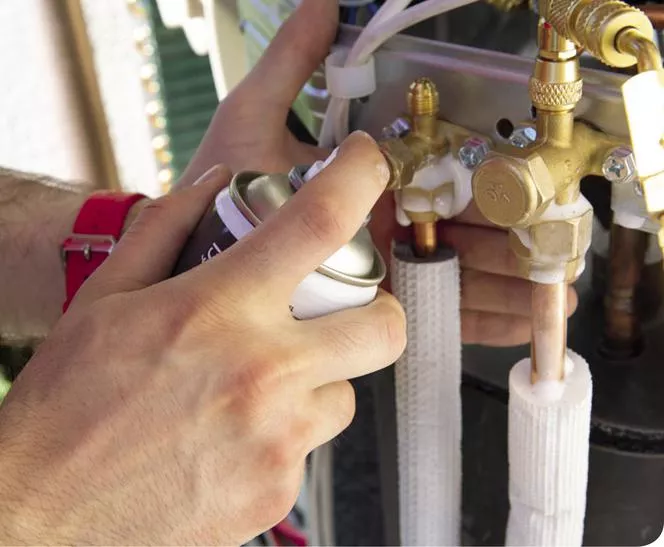

Герметичность - Для поиска возможных утечек используйте пенообразователь с соответствующим сертификатом. Свойства этого решения позволяют быстро обнаруживать утечки.

По мнению экспертаКамил Роза, эксперт по тепловым насосам, Immergas

Почему стоит заменить угольный котел тепловым насосом?

Замена угольного котла тепловым насосом, безусловно, решение, которое принесет инвестору много выгод, не только финансовых.Угольный котел – это источник тепла, требующий самоотверженности и работы, связанной с заготовкой и хранением «топлива» для котла и его ежедневной эксплуатации. Это деятельность, на которую пользователи данного типа котлов тратят большую часть своего времени в течение года. Кроме того, мы имеем «загрязнение» котельной топливом, а также загрязнение окружающей среды в виде выбросов в атмосферу пыли и загрязняющих веществ, выходящих из дымовых труб. Тепловой насос, в свою очередь, является необслуживаемым устройством, благодаря которому мы забываем обо всех вышеперечисленных мероприятиях, сопровождающих пользователей угольных котлов. Дополнительным преимуществом является тот факт, что тепловой насос является устройством, которое не выбрасывает в атмосферу никаких загрязняющих веществ и, что немаловажно для инвестора, является источником тепла, который стоит меньше, чем угольные котлы для центрального отопления и горячего водоснабжения в период эксплуатации. год.

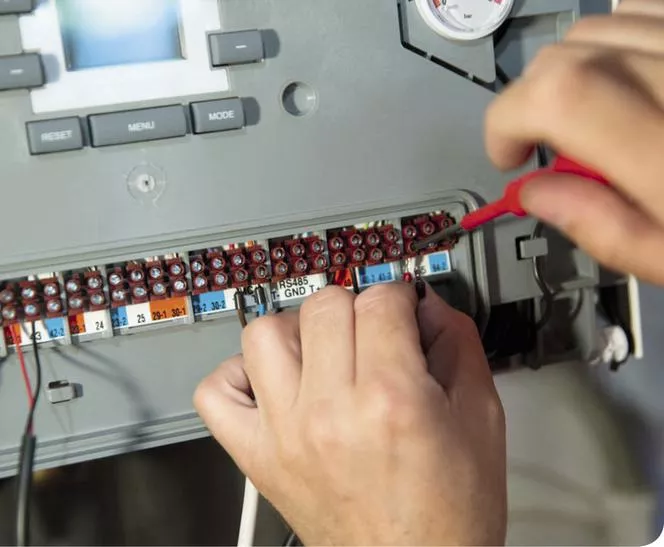

Электрические соединения - Электрические соединения взаимодействующих устройств должны быть выполнены правильно и к назначенным клеммам на клеммной колодке.

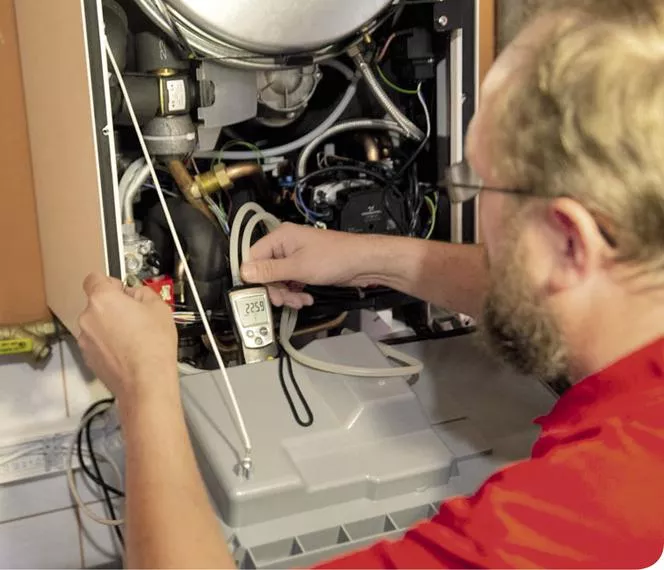

Настройка - При запуске установки производится настройка устройства, проверка параметров работы теплового насоса, газового котла и других взаимодействующих с ними устройств.
