Откуда это тепло?

В системах центрального отопления в домах на одну семью теплоносителем обычно является вода. В свою очередь, элементами, которые передают тепло в помещения, являются радиаторы или пол с расположенными в них петлями для труб. Тем не менее, вы также можете разместить отопление на стенах. Посмотрите, как это сделать.

Установка центрального отопления в полу и стенах - способы укладки

В прошлом установки выполнялись на верхних частях стен, не обращая особого внимания на эстетические последствия таких действий, сегодня стремятся к тому, чтобы только радиаторы и элементы, необходимые для управления, были видны (но не заметны). Поэтому новые установки обычно укладываются в пол.

Центральное отопление

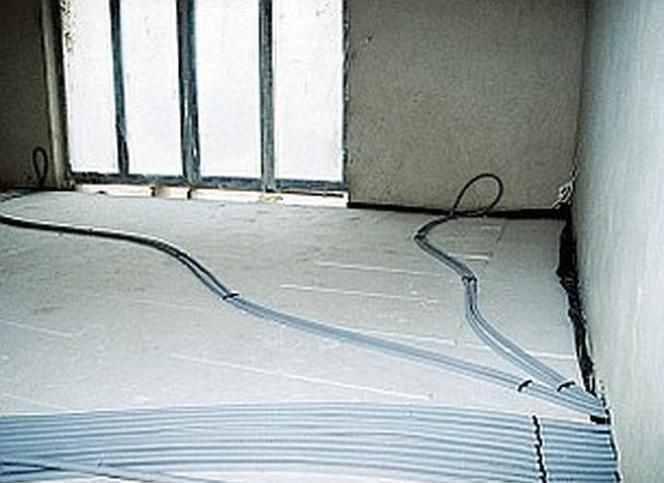

Он проходит от источника тепла (обычно котла) до вертикальных труб, проводов к отдельным этажам, а затем - в зависимости от архитектуры и размеров здания - методом тройника или коллектора ко всем радиаторам. Поскольку распределение обычно выполняется по полу, оно должно быть спроектировано таким образом, чтобы нагревательные кабели и изоляционный слой (полистирол или минеральная вата) помещались в него. Трубы - и те, что в полу, и те, которые проложены в бороздах на стене - следует прокладывать в защитном канале или теплоизоляции, а в скелетных домах - в пространстве между скелетной облицовкой и через деревянные опоры, также в изоляции.

Способы запуска установки центрального отопления

Современные установки, которые чаще всего выполняются на полу - от источника тепла до радиаторов - и в домах более чем одного этажа - также на вертикальных проводах, проводах к отдельным этажам и там к радиаторам.

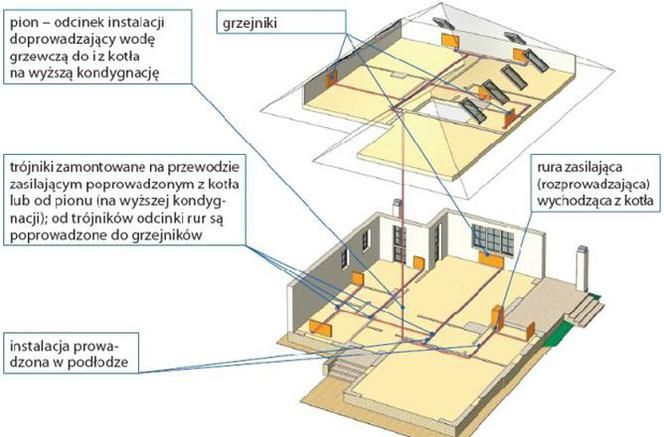

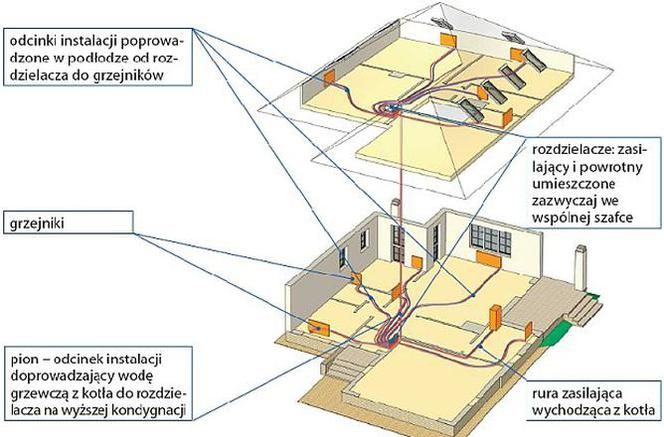

Распределение кабеля по системе тройника Распределение кабеля с распределительной системой

Обогреватели на стенах

В новых установках обычно устанавливаются панельные, радиаторные и конвекторные радиаторы . Они обычно вешаются на наружную стену под окном и подключаются к установке сбоку или снизу, в зависимости от типа радиатора и расположения установки. Для установок, распределенных по полу и оставляющих пол или проложенных в полу или в стене и выходящих из стены под радиатором, особенно подходят нагреватели, поставляемые снизу, но используя специальные соединительные комплекты, вы также можете эстетично и удобно подключать те, которые питаются сбоку. В принципе, однако, они предназначены для установок, выполняемых традиционно - в настенных бороздах или на верхней части стен. Подключение нагревателя снизу не без оснований считается более эстетичным.
Из-за риска коррозии стальные панельные радиаторы не следует устанавливать во влажных помещениях (ванные комнаты, прачечные и т. Д.). Так называемые полотенцесушители лучше подходят для них, в том числе благодаря их дополнительным качествам - их можно использовать как сушилки для полотенец и небольшие шкафы. Алюминиевые нагреватели - из-за угрозы электрохимической коррозии - лучше не совмещать с медной установкой.
Обогреватели конвектора лучше всего размещать под подоконником, который изгибает поток радиаторов теплого воздуха и защищает стену над радиатором от быстрого загрязнения. Пластинчатые, секционные и конвекторные нагреватели могут снабжаться водой при температуре 55-90 ° С. Средняя температура поверхности радиатора составляет от 40 до 60 ° С.

Автоматизация, что вам нужно или нет?

Сколько вы можете сэкономить на отоплении …

  • понижение комнатной температуры на 1 ° С в течение всего отопительного сезона - около 6%;
  • путем установки электронных комнатных термостатов и погодных регуляторов с функцией периодического снижения температуры - даже около десятка процентов;
  • с использованием современных систем автоматического управления - до 20%. Сколько еще нужно потратить на отопление …
  • поддержание в переходные периоды (осень и зима) температуры на 1 ° С выше необходимой - даже на 10%.
  • отопление помещений до 23 вместо 20 ° С (значение, принятое для расчетов) - более 20%.

При сегодняшних ценах на энергию и оборудование, оснащение установки программируемыми комнатными термостатами и еще более дорогой погодный регулятор окупятся в первом отопительном сезоне. В небольших домах дорогая автоматизация, хотя и обеспечивает комфорт и удобство использования, вряд ли принесет гигантскую экономию.

Установка центрального отопления в полу и стенах - способы укладки

Подпольное отопление - что это такое?

Его формируют укладкой труб под полом - они могут быть изготовлены из меди, сшитого полиэтилена, полибутилена с диффузионным барьером или многослойного пластика с алюминиевой вставкой - и снабжать их водой, нагретой в источнике тепла (при температуре 45-55 ° С). Петли из одного отрезка трубы укладываются на слой изоляции (чаще всего из вспененного полистирола), растекающийся по потолку или полу на земле. Они покрыты слоем бетонной смеси толщиной не менее 4, 5 см. Пол не может иметь температуру выше 29 ° C в помещениях, коридорах и на кухнях, 33 ° C - в ванных комнатах и 35 ° C - возле окон (здесь трубы более плотно проложены), поскольку он может плохо переноситься организмом человека. Следовательно, КПД радиатора под полом ограничен примерно 80 Вт / м². Подогрев полов выделяет около половины тепла за счет излучения, благодаря чему ощущение комфорта достигается при температуре примерно на 2 ° C ниже, чем в помещениях, обогреваемых традиционными радиаторами.

Что лучше: радиаторы или полы с подогревом?

  • в большой комнате с керамическим полом - пол с подогревом ; пол будет приятно теплым, и тепло от установки будет лучше всего использовано.
  • в комнате с окнами на пол или дверью на террасу - пол с подогревом; для обогревателей было бы трудно найти хорошее место; повешенный на стене рядом с окнами помешал бы обустройству интерьера;
  • в спальнях - обогреватели; быстрее реагируют на сигналы от устройств автоматической регулировки, поэтому ночью будет легко понизить температуру, а утром повысить;
  • если у вас семейная аллергия - пол с подогревом; выделяет тепло в основном за счет излучения и не вызывает повышенного движения пыли в помещении.

Обогреватели и полы вместе

Несмотря на многочисленные преимущества напольного отопления, его специфика означает, что он редко устанавливается по всему дому. Они обычно сочетаются с радиаторами в одной комнате. Из-за ограниченной температуры пола и, следовательно, ограниченной мощности радиатора под полом (трубы прокладываются только в той части пола, которая не закрыта стационарными зданиями - шкафами, кухонными шкафами, ванной или большой тяжелой мебелью), в помещениях с высокими потерями тепла иногда дополнительно подвешивают традиционный обогреватель для обеспечения желаемой температуры. В свою очередь, пол с подогревом часто устанавливается в ванных комнатах, обогреваемых радиаторами, чтобы получить эффект теплого пола в местах, где он становится босиком.

Объединить радиаторы и пол с подогревом в одной установке сложно, потому что:

  • они разогреваются и охлаждаются с разной скоростью (у них разная инерция);
  • они должны быть снабжены водой разной температуры (от пола до 55 ° С);
  • требуют использования специальных регулирующих фитингов.

В доме, обогреваемом в основном радиаторами, теплые полы могут питаться от радиаторной системы с помощью специальных модулей управления. Модуль включает в себя термостатический клапан с предустановкой или ограничителем температуры (или оба) и вентиляционный клапан. Термостатическая головка реагирует на изменения температуры в контуре отопления (а не в помещении) и, когда она превышает установленное значение, закрывает клапан, предотвращая протекание воды через змеевик.
В доме с большой поверхностью нагрева пола контуры пола и радиатора должны быть разделены, каждый из которых оснащен отдельным циркуляционным насосом, а трехходовой клапан (смеситель) должен быть установлен на подводящей трубе, выходящей из котла. Котел нагревает воду до температуры, требуемой радиаторами, и вода, подходящая для подпольного отопления (охладитель), будет получена путем смешивания питающей воды с возвратом в котел в трехходовом клапане. Если система оснащена системой регулирования погоды, температура в контуре пола не только будет снижаться, но и ее производительность будет автоматически регулироваться в зависимости от потребности в тепле в помещении.
